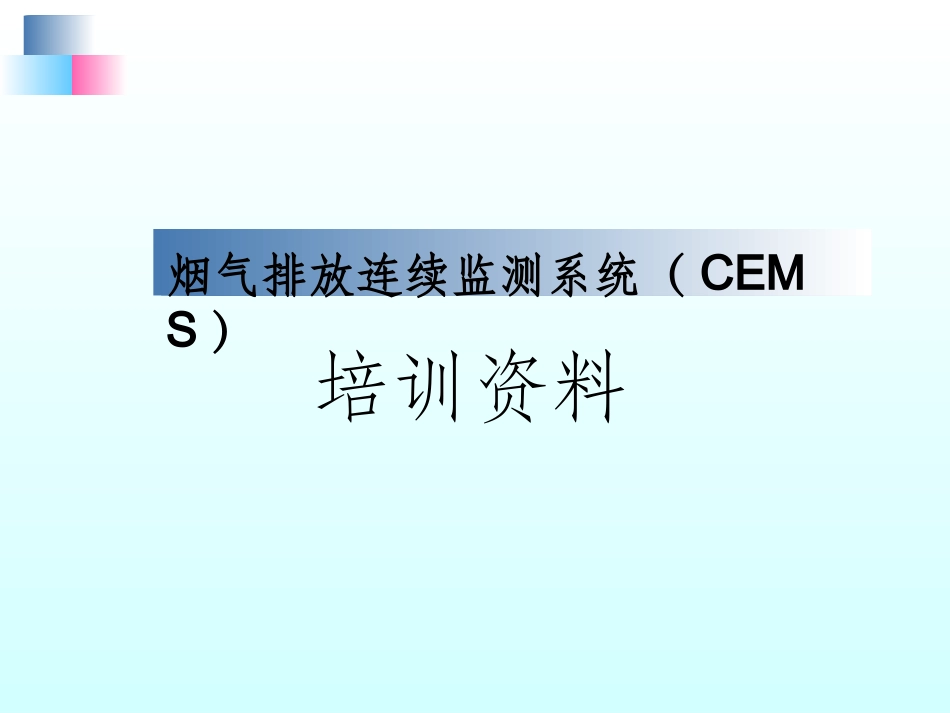

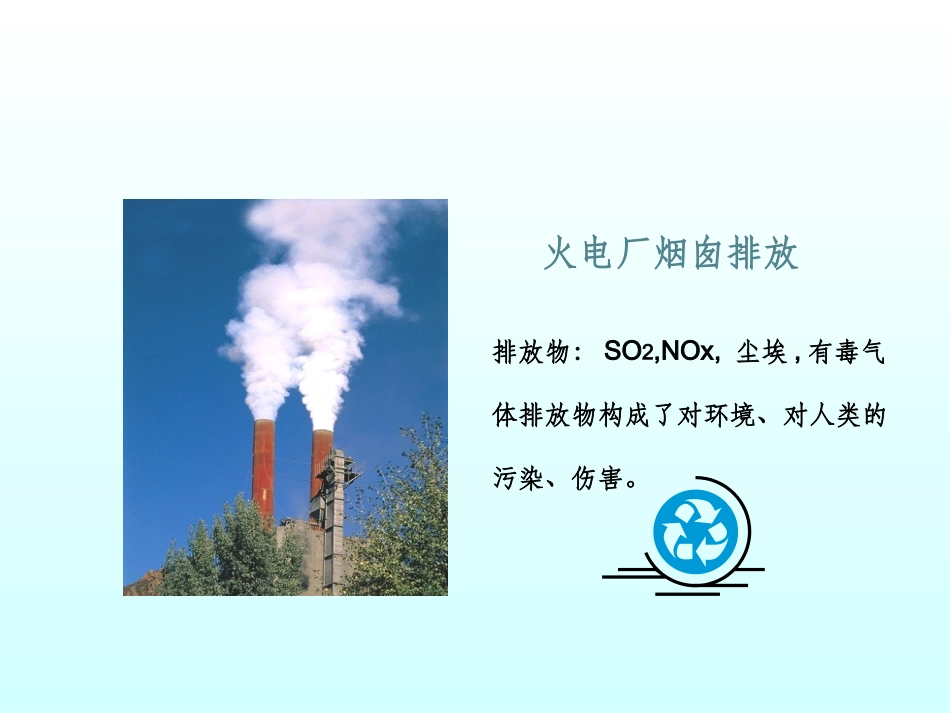

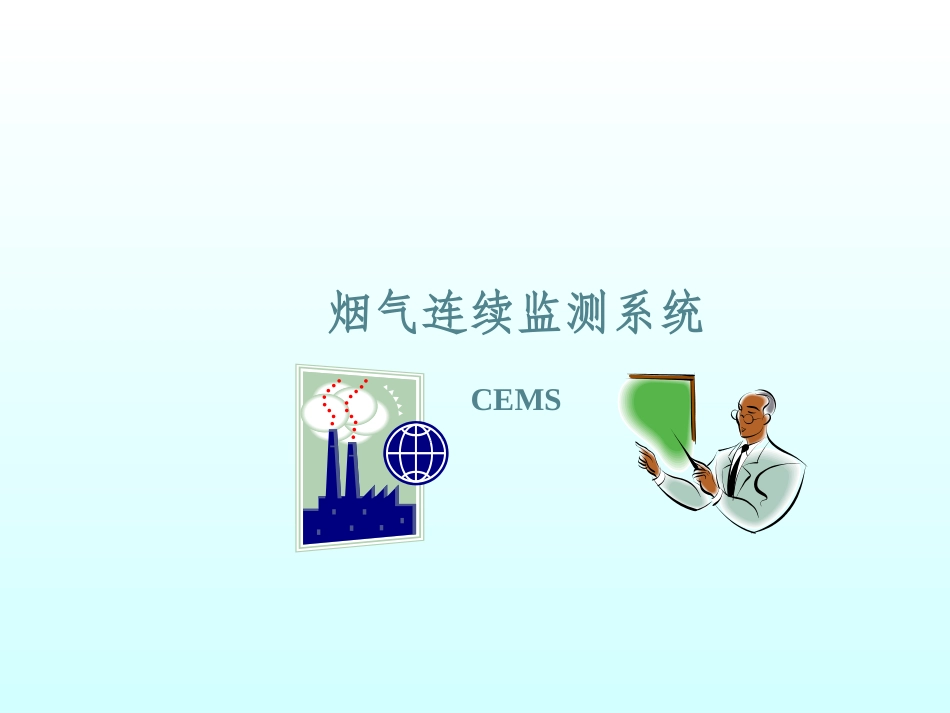

烟气排放连续监测系统（CEMS）培训资料烟气连续监测系统CEMS火电厂烟囱排放排放物：SO2,NOx,尘埃,有毒气体排放物构成了对环境、对人类的污染、伤害。《火电厂大气污染物排放标准》GB13223-96《固定污染源烟气排放连续监测技术规范》HJ/T75-2007《固定污染源烟气连续监测系统要求及检测方法》HJ/T76-2007《中华人民共和国大气污染防治法》2000年9月1日起实施《火电厂烟气连续监测系统典型设备技术规范书》G-HB97-01《火电厂烟气连续排放连续监测技术规程》HJ/T-2000《固定污染源排放中颗粒物测定与气态污染物采样方法》GB/T16157-1996《烟气采样器技术条件》HJ/T47-1999《烟尘采样器技术条件》HJ/T48-1999中国烟气排放的有关法规CEMS系统组成1、烟气成份分析系统1.1分析对象：SO2、NOx、CO、CO2、O21.2系统构成采样单元样品预处理单元分析仪表2.烟尘浓度监测系统3.质量流量检测系统流量：Qs压力：P温度：T湿度：H2O4.数据采集、处理及控制系统烟气排放连续监测系统SCS-900seriesCEMS采样方法介绍一、直接抽取法烟气由采样泵抽取，经由采样探头，过滤器、采样管送至预处理。经过除尘、除湿后进入分析仪进行含量检测。<1>直接抽取法<2>稀释法<3>直接测量法二、稀释法烟气由喷射泵抽取，用干净空气按一定比例稀释样气，经简单预处理之后进入分析仪进行含量检测。CEMS采样方法介绍稀释法取样探头结构图1.2.3.4.5.6.7.8.1、原理说明：采用文丘里喷射泵抽取烟气，干燥、清洁的空气作为喷射源和稀释气，压缩空气在喷射泵的一级喷嘴和二级喷嘴之间的空间内产生一个负压，此负压将烟道内的烟气从节流孔抽入，并与压缩空气混合稀释后经管线送往分析仪。稀释法取样探头工作原理图2、要点说明：（1）当节流孔两侧压力保证P下≤0.53P上时，小孔处于临界状态，此时流过小孔的体积流量保持恒定，与P上和P下无关。（2）稀释比：稀释后气体的流量与经过小孔的烟气流量之比，r=(Q1+Q2)/Q2。通过调节空气压力所得。稀释通常为：100：1至300：1（3）真空压力表是监视节流孔下游压力P下的。（4）探头需要另加一个控制器a)向探头提供空气源，保持喷射泵的真空度，保证稀释比。b)送标气对零点和量程进行标定用。c)定时向探头进行反吹冲洗。（5）压缩空气必须除SO2、NOx、CO、CO2、H2O等干扰杂质。（6）防止节流小孔堵塞，定期反吹是关键。三、直接测量法将一束红外或紫外光直接照射到烟道中，应用气体的特征吸收光谱进行相应能量吸收，达到检测的目的。结构形式：内置式外置式CEMS采样方法介绍根据工艺条件，重点解决两个问题A：把大量的粉尘堵在探头过滤器之外，并且定期吹回到烟道之中。B：保证水蒸气不结露，不能与SO2反应生成亚硫酸。结构及功能(1)探杆：φ30，316SS——伸入烟道之中(2)冶金粉沫过滤器，孔隙：5－10μm——堵塞烟尘(3)电加热管：保证水蒸气不结露，加热温度120~160℃，小于120℃时报警。(4)法兰——安装连接(5)防雨罩，支架等——保护1、采样器采样单元——直接抽取法介绍2、反吹系统——定时将粉尘吹回烟道中(1)储气罐(2)二通电磁阀(3)仪用空气为反吹气源——0.4－0.7MPa(4)由PLC控制，每6－8小时反吹一次。保证采样管畅通。CEMS采样方法介绍采样器及反吹系统示意图CEMS采样方法介绍采样器、反吹系统示图CEMS采样方法介绍采样器主要部件图CEMS采样方法介绍采样管采用电伴热形式，中间样气管采用聚四氟乙烯耐腐蚀软管。采样管内温度控制在130-160℃，使得烟气中水含量以蒸气状态存在，防止水结露与SO2生成酸，并有报警装置。PT100测温电阻温度范围130－160度∮8聚四氟乙烯管保温材料电伴热带采样管内部结构示意图样气管烟气成份分析系统组成∮50聚氯乙烯管样品预处理单元将烟道中的气体按照分析仪器能够接受的压力、温度、流量、含水量、含尘量以及干净程度完成其处理功能。主要完成以下几项工作：样品抽取：用取样泵将烟道中气体抽取，供分析仪器测量SO2、NOx、O2的含量。气水分离：样气温度下降出现游离水，气水分离器将气、水分开，然后将水排出。冷凝除水：压缩机致冷器除水，蠕动泵排水，并且用膜式除湿器除去样气中含水量。精密过滤：进一步除尘，保证整个过滤精度在0.5...
