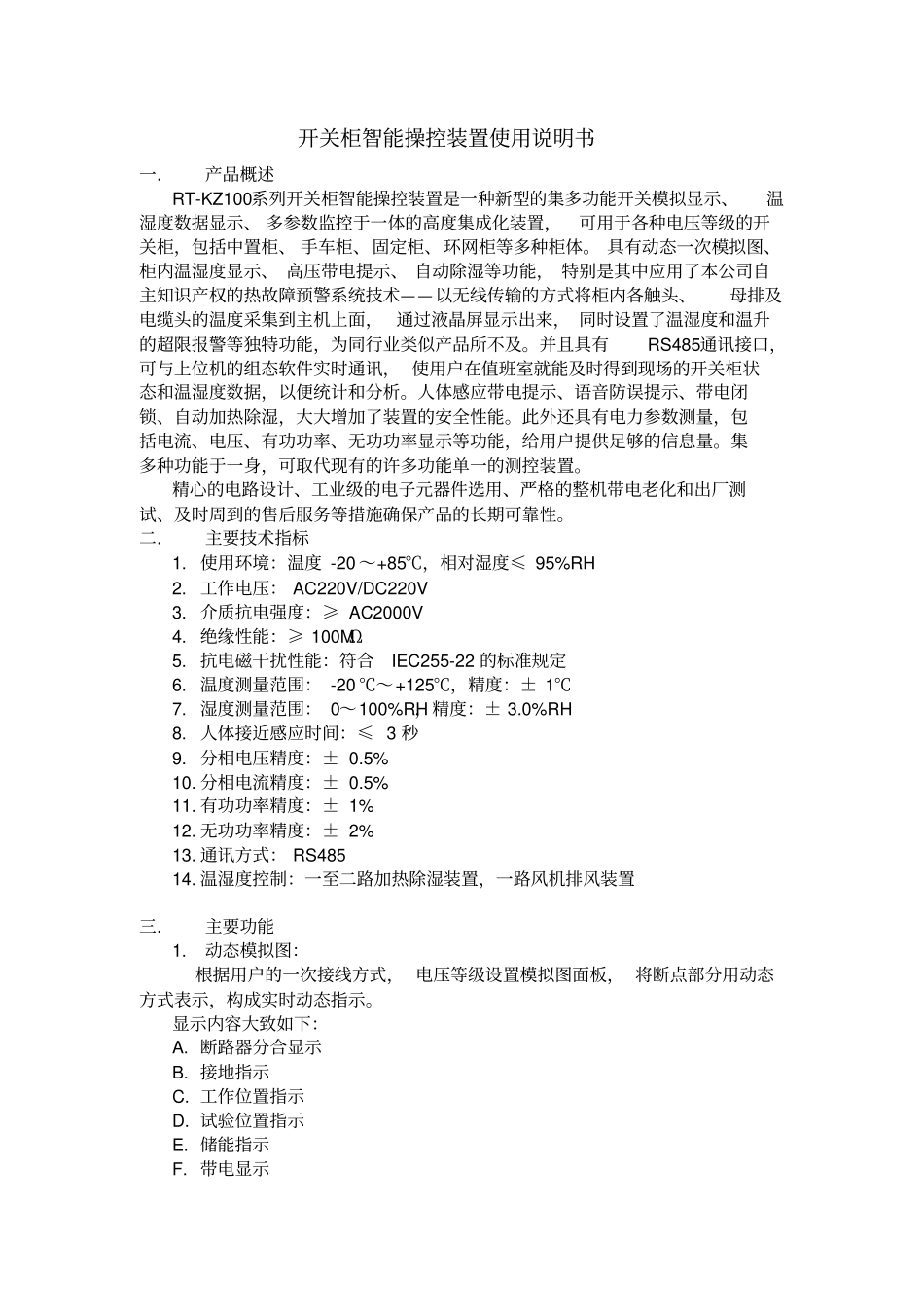

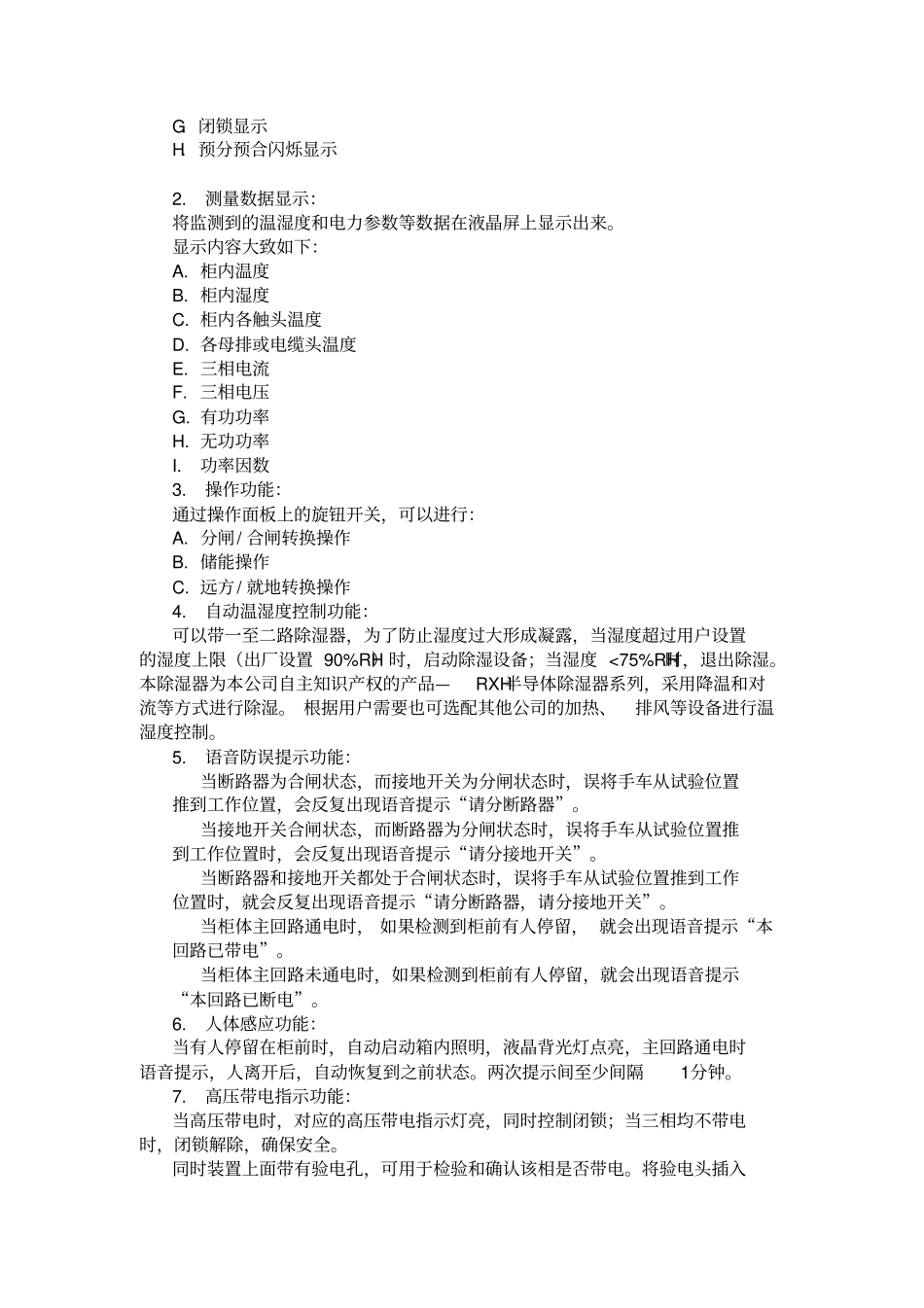

开关柜智能操控装置使用说明书一．产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、 多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、 手车柜、固定柜、环网柜等多种柜体。 具有动态一次模拟图、柜内温湿度显示、 高压带电提示、 自动除湿等功能， 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面， 通过液晶屏显示出来， 同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。并且具有RS485通讯接口，可与上位机的组态软件实时通讯， 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。集多种功能于一身，可取代现有的许多功能单一的测控装置。精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。二．主要技术指标1. 使用环境：温度 -20 ～+85℃，相对湿度≤ 95%RH 2. 工作电压： AC220V/DC220V 3. 介质抗电强度：≥ AC2000V 4. 绝缘性能：≥ 100MΩ5. 抗电磁干扰性能：符合IEC255-22 的标准规定6. 温度测量范围： -20 ℃～+125℃，精度：± 1℃7. 湿度测量范围： 0～100%RH，精度：± 3.0%RH 8. 人体接近感应时间：≤ 3 秒9. 分相电压精度：± 0.5% 10. 分相电流精度：± 0.5% 11. 有功功率精度：± 1% 12. 无功功率精度：± 2% 13. 通讯方式： RS485 14. 温湿度控制：一至二路加热除湿装置，一路风机排风装置三．主要功能1.动态模拟图：根据用户的一次接线方式， 电压等级设置模拟图面板， 将断点部分用动态方式表示，构成实时动态指示。显示内容大致如下：A. 断路器分合显示B. 接地指示C. 工作位置指示D. 试验位置指示E. 储能指示F. 带电显示G．闭锁显示H．预分预合闪烁显示2.测量数据显示：将监测到的温湿度和电力参数等数据在液晶屏上显示出来。显示内容大致如下：A. 柜内温度B. 柜内湿度C. 柜内各触头温度D. 各母排或电缆头温度E. 三相电流F. 三相电压G. 有功功率H. 无功功率I. 功率因数3.操作功能：通过操...
