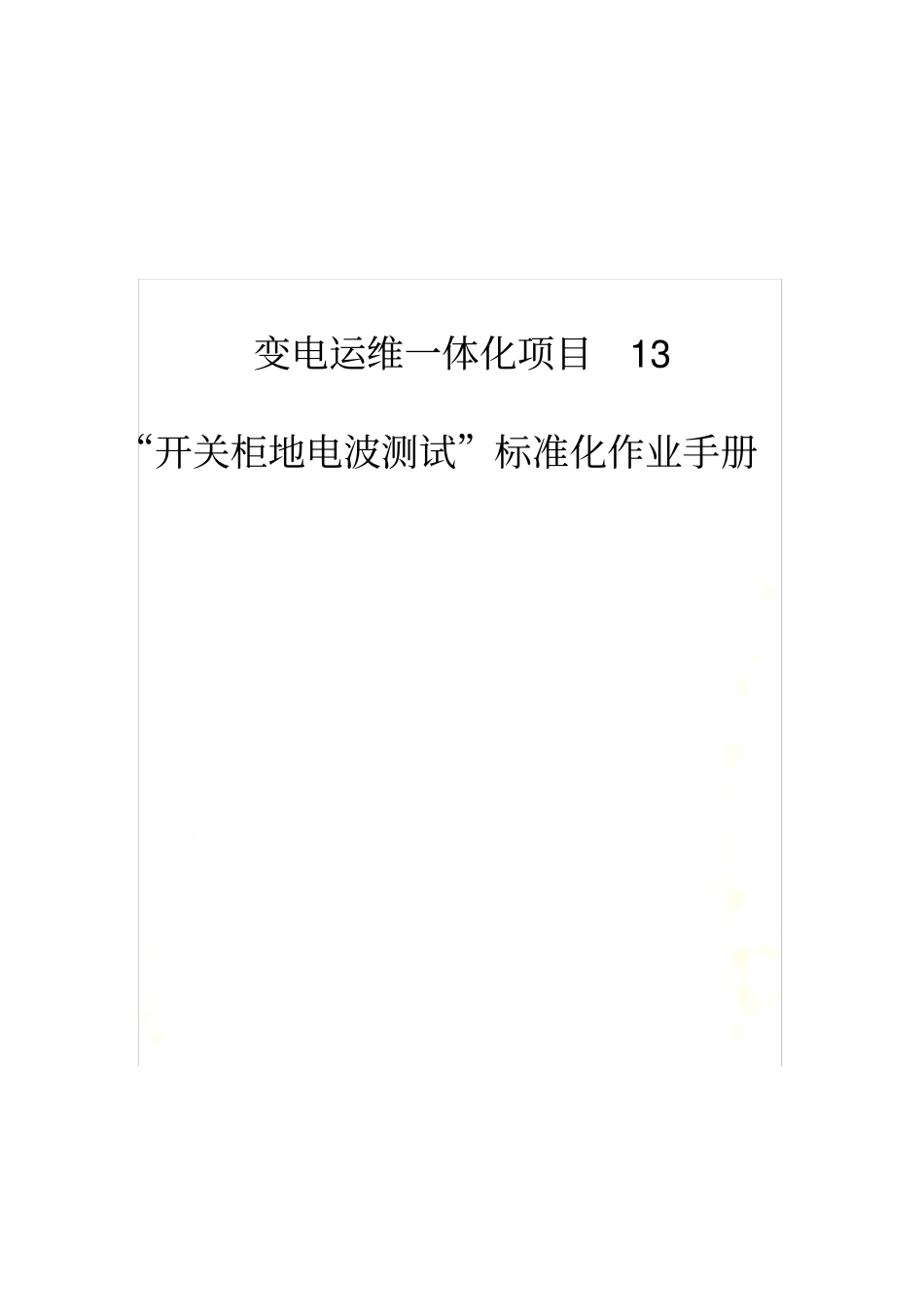

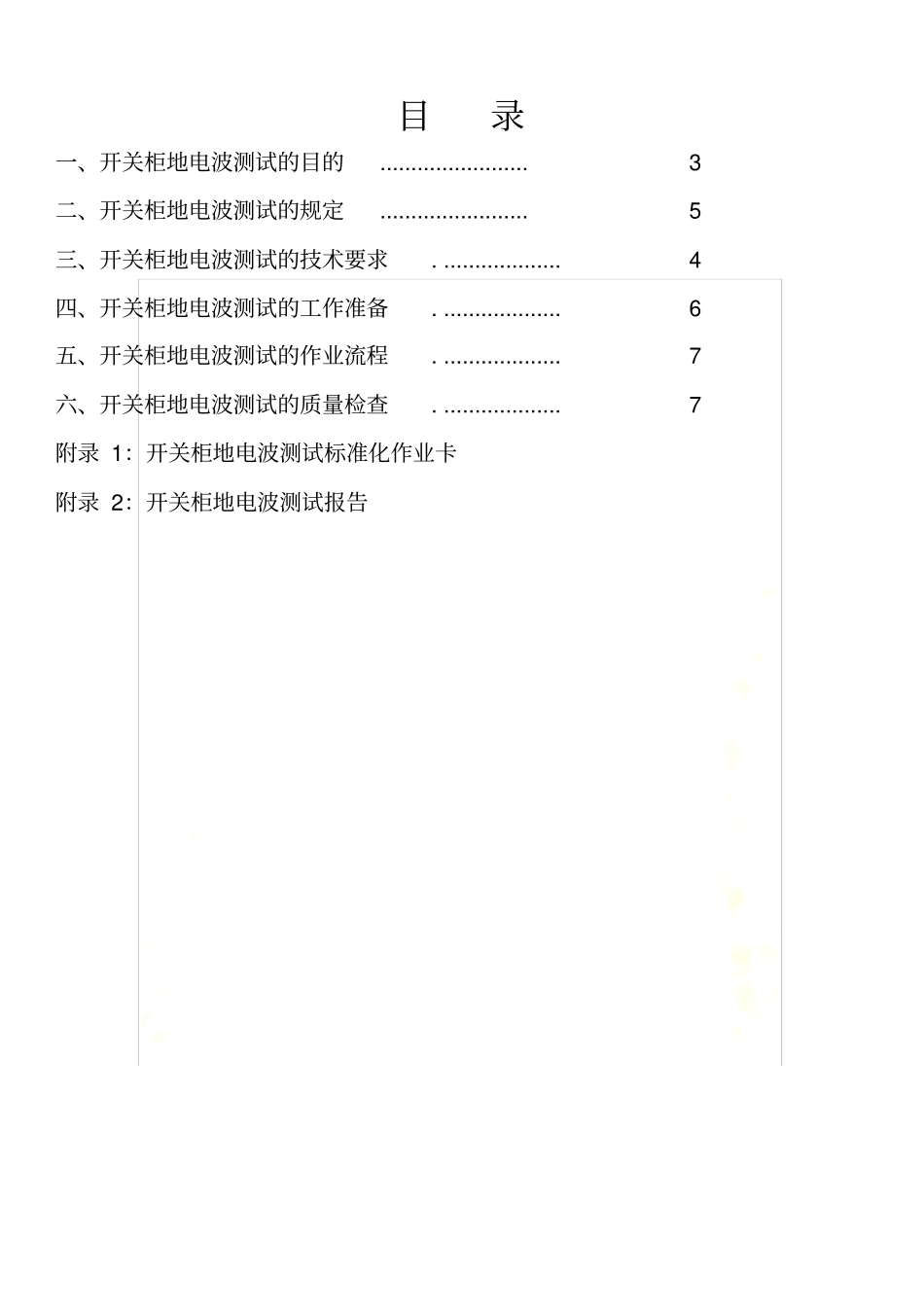

开关柜地电波测试变电运维一体化项目13 “开关柜地电波测试”标准化作业手册目录一、开关柜地电波测试的目的........................ 3 二、开关柜地电波测试的规定........................ 5 三、开关柜地电波测试的技术要求. ................... 4 四、开关柜地电波测试的工作准备. ................... 6 五、开关柜地电波测试的作业流程. ................... 7 六、开关柜地电波测试的质量检查. ................... 7 附录 1:开关柜地电波测试标准化作业卡附录 2:开关柜地电波测试报告一、开关柜地电波测试的目的高压电气设备发生局部放电时,放电量往往先聚集在与接地点相邻的接地金属部位,形成对地电流,在设备的金属表面上传播。对于内部放电,放电量聚集在接地屏蔽的内表面,屏蔽连续时在设备外部很难检测到放电信号,但屏蔽层通常在绝缘部位、垫圈连接、电缆绝缘终端等部位不连续,局部放电的高频信号会由此传输到设备屏蔽外壳。根据麦克斯韦电磁场理论,局部放电现象的发生产生出变化的电场,变化的电场激起磁场,而变化的磁场又会感应出电场,这样,交变的电场与磁场相互激发并向外传播,形成了电磁波。当开关柜的内部元件对地绝缘发生局部放电时,小部分放电能量会以电磁波的形式转移到柜体的金属铠装上,因柜体接地,电磁波在开关柜外表面感应出高频电流,利用电容耦合即可测出放电脉冲信号。暂态地电波检测原理如图1 所示。二、开关柜地电波测试的规定1、220kV 及以上开关柜及地电波,每年进行一次地电波测试,测量110kV(66kV)图 1 暂态地电波局放检测示意图暂态地电波局放检测仪(传感器)开关柜及以下开关柜及地电波,每两年行一次地电波测试,测量电流小于100mA。2、如果开关柜及地电波地电波大于100mA,或与历史数据相比较,接地电流有明显突然增大的情况,应停电进行全面诊断性试验,判断开关柜产地电波增大的原因并制定相应的处理措施。三、开关柜地电波测试的技术要求开关柜地电波测试工作需注意以下注意事项:1、 作业时需选择天气较好时进行,空气湿度不得大于80%。2、 测试前,观察铁芯接地可靠,无发热痕迹。3、 测试时,戴上绝缘手套,穿上绝缘靴。4、 测试数据,待读数稳定后读取。5、 同一测试点,进行两次及以上测试,确保数据的准确性。6、 与历史数据对比,无明显增大情况。四、开关柜地电波测试的工作准备( 一) 危险点分析开关柜地电波测试作业中,以下危险点可能会造成人...
