引水隧洞衬砌缺陷修补方案VIP免费

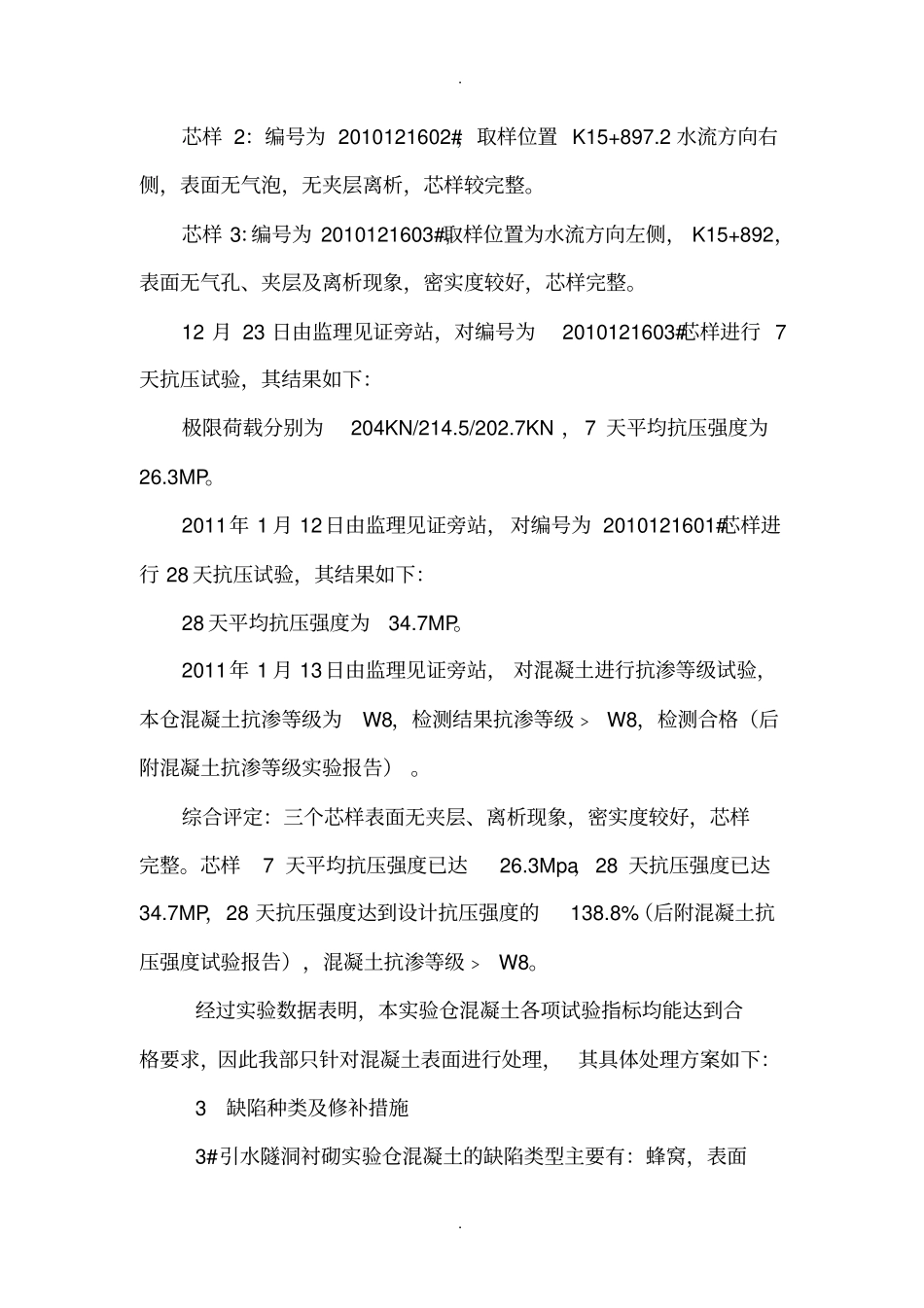

. . 3#引水隧洞衬砌实验仓缺陷修补方案1工 程 概 况3#引水隧洞引（ 3）15＋902.5～引（ 3）15+890.4 段试验段的混凝土施工已经完成， 现场拆模后发现混凝土局部存在缺陷，经过试验，本实验仓各项试验指标均能达到合格要求，芯样 7 天平均抗压强度已达 26.3Mpa，28 天抗压强度已达34.7MP，28 天抗压强度达到设计抗压强度的138.8%，现针对本隧洞试验段的局部缺陷问题提出修补方案。2 衬砌实验舱的各项实验数据及取样过程图 1：试验取芯、抗压试验根据业主及监理部要求， 2010年 12 月 16日试验中心对本仓进行取芯取样。芯样 1：编号为 2010121601#，取样位置 K15+897.2 底拱中部，表面无明显气孔、夹层及离析现象，密实度较好，芯样完整。. . 芯样 2：编号为 2010121602#，取样位置 K15+897.2 水流方向右侧，表面无气泡，无夹层离析，芯样较完整。芯样 3：编号为 2010121603#,取样位置为水流方向左侧， K15+892，表面无气孔、夹层及离析现象，密实度较好，芯样完整。12 月 23 日由监理见证旁站，对编号为2010121603#芯样进行 7天抗压试验，其结果如下：极限荷载分别为204KN/214.5/202.7KN ，7 天平均抗压强度为26.3MP。2011年 1 月 12日由监理见证旁站，对编号为 2010121601#芯样进行 28 天抗压试验，其结果如下：28 天平均抗压强度为34.7MP。2011年 1 月 13日由监理见证旁站， 对混凝土进行抗渗等级试验，本仓混凝土抗渗等级为W8，检测结果抗渗等级﹥ W8，检测合格（后附混凝土抗渗等级实验报告） 。综合评定：三个芯样表面无夹层、离析现象，密实度较好，芯样完整。芯样7 天平均抗压强度已达26.3Mpa，28 天抗压强度已达34.7MP，28 天抗压强度达到设计抗压强度的138.8%（后附混凝土抗压强度试验报告），混凝土抗渗等级﹥ W8。经过实验数据表明，本实验仓混凝土各项试验指标均能达到合格要求，因此我部只针对混凝土表面进行处理， 其具体处理方案如下：3 缺陷种类及修补措施3#引水隧洞衬砌实验仓混凝土的缺陷类型主要有：蜂窝，表面. . 脱皮，麻面，表面水泡及气泡；3. 1蜂窝3.1.1蜂窝产生的原因本试验段局部存在蜂窝，主要是在底拱右侧引（3）15+899～15+898，原因是未按操作规程浇注砼，下料不当，使碎石集中，造成砼离析。振捣不密实或漏振 ,模板有缝隙使水泥浆流失, 造成严重漏浆。见下图：图 2 蜂窝3.1.2蜂窝的处理（1）将缺陷部位松散混凝土凿除，直至密实混凝土。凿坑四周...
