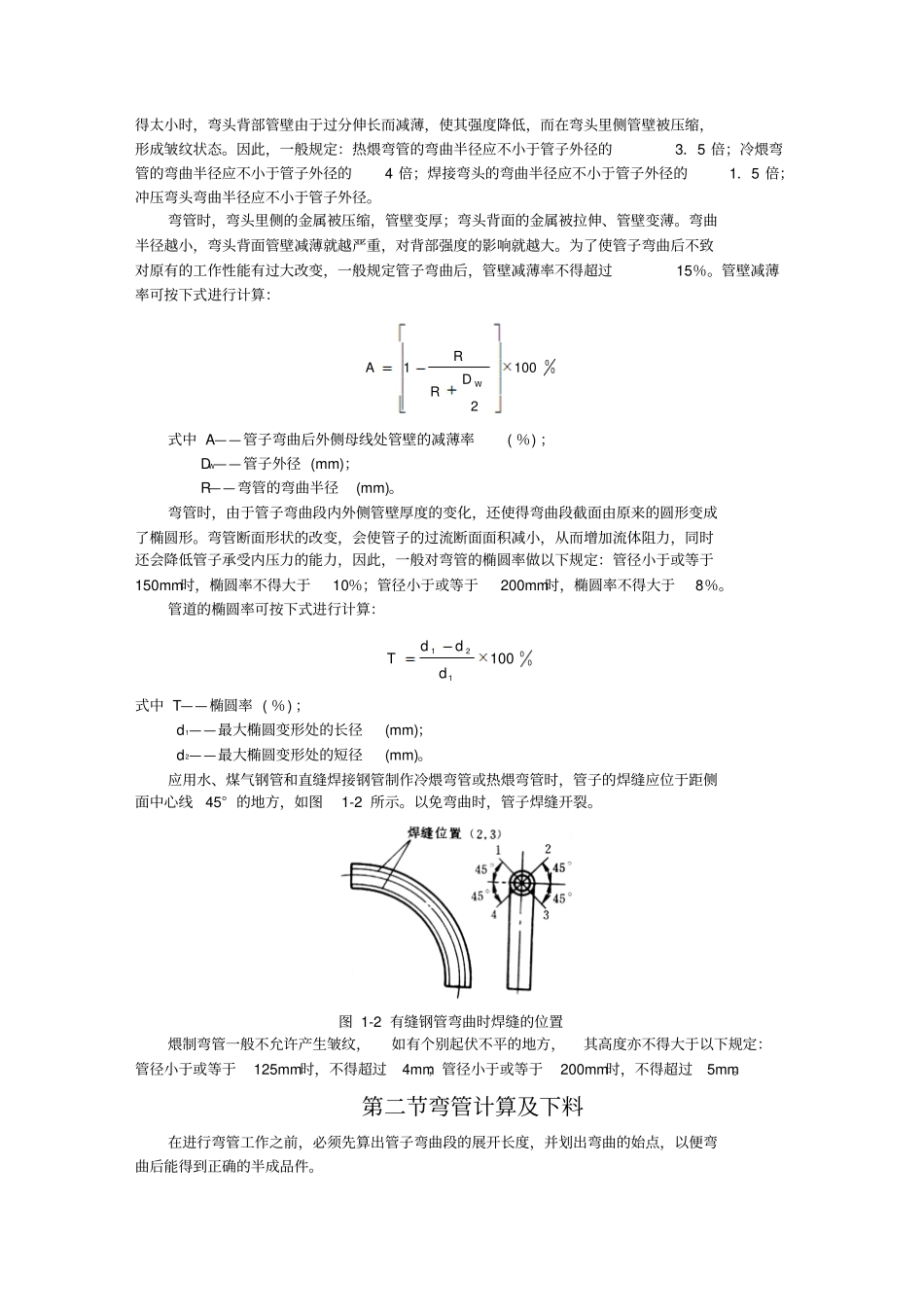

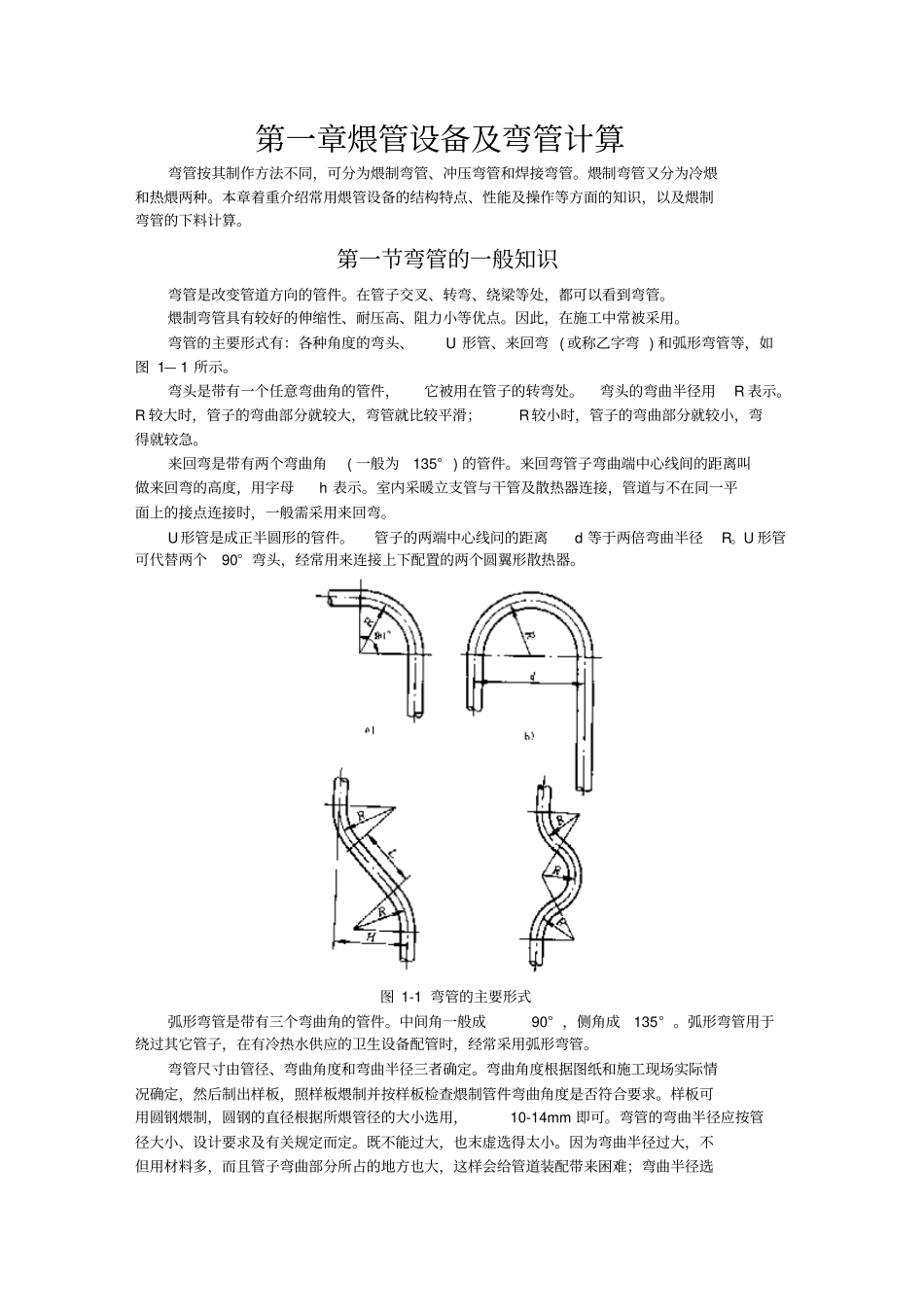

第一章煨管设备及弯管计算弯管按其制作方法不同,可分为煨制弯管、冲压弯管和焊接弯管。煨制弯管又分为冷煨和热煨两种。本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识,以及煨制弯管的下料计算。第一节弯管的一般知识弯管是改变管道方向的管件。在管子交叉、转弯、绕梁等处,都可以看到弯管。煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。因此,在施工中常被采用。弯管的主要形式有:各种角度的弯头、U 形管、来回弯 ( 或称乙字弯 ) 和弧形弯管等,如图 1— 1 所示。弯头是带有一个任意弯曲角的管件,它被用在管子的转弯处。弯头的弯曲半径用R 表示。R 较大时,管子的弯曲部分就较大,弯管就比较平滑;R较小时,管子的弯曲部分就较小,弯得就较急。来回弯是带有两个弯曲角( 一般为135° ) 的管件。来回弯管子弯曲端中心线间的距离叫做来回弯的高度,用字母h 表示。室内采暖立支管与干管及散热器连接,管道与不在同一平面上的接点连接时,一般需采用来回弯。U形管是成正半圆形的管件。管子的两端中心线问的距离d 等于两倍弯曲半径R。U 形管可代替两个90° 弯头,经常用来连接上下配置的两个圆翼形散热器。图 1-1 弯管的主要形式弧形弯管是带有三个弯曲角的管件。中间角一般成90° ,侧角成135° 。弧形弯管用于绕过其它管子,在有冷热水供应的卫生设备配管时,经常采用弧形弯管。弯管尺寸由管径、弯曲角度和弯曲半径三者确定。弯曲角度根据图纸和施工现场实际情况确定,然后制出样板,照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。样板可用圆钢煨制,圆钢的直径根据所煨管径的大小选用,10-14mm 即可。弯管的弯曲半径应按管径大小、设计要求及有关规定而定。既不能过大,也末虚选得太小。因为弯曲半径过大,不但用材料多,而且管子弯曲部分所占的地方也大,这样会给管道装配带来困难;弯曲半径选得太小时,弯头背部管壁由于过分伸长而减薄,使其强度降低,而在弯头里侧管壁被压缩,形成皱纹状态。因此,一般规定:热煨弯管的弯曲半径应不小于管子外径的3.5 倍;冷煨弯管的弯曲半径应不小于管子外径的4 倍;焊接弯头的弯曲半径应不小于管子外径的1.5 倍;冲压弯头弯曲半径应不小于管子外径。弯管时,弯头里侧的金属被压缩,管壁变厚;弯头背面的金属被拉伸、管壁变薄。弯曲半径越小,弯头背面管壁减薄就越严重,对背部强度的影响就越大。为了使管子弯曲后不致对原有的工作性能有过大改变,...
