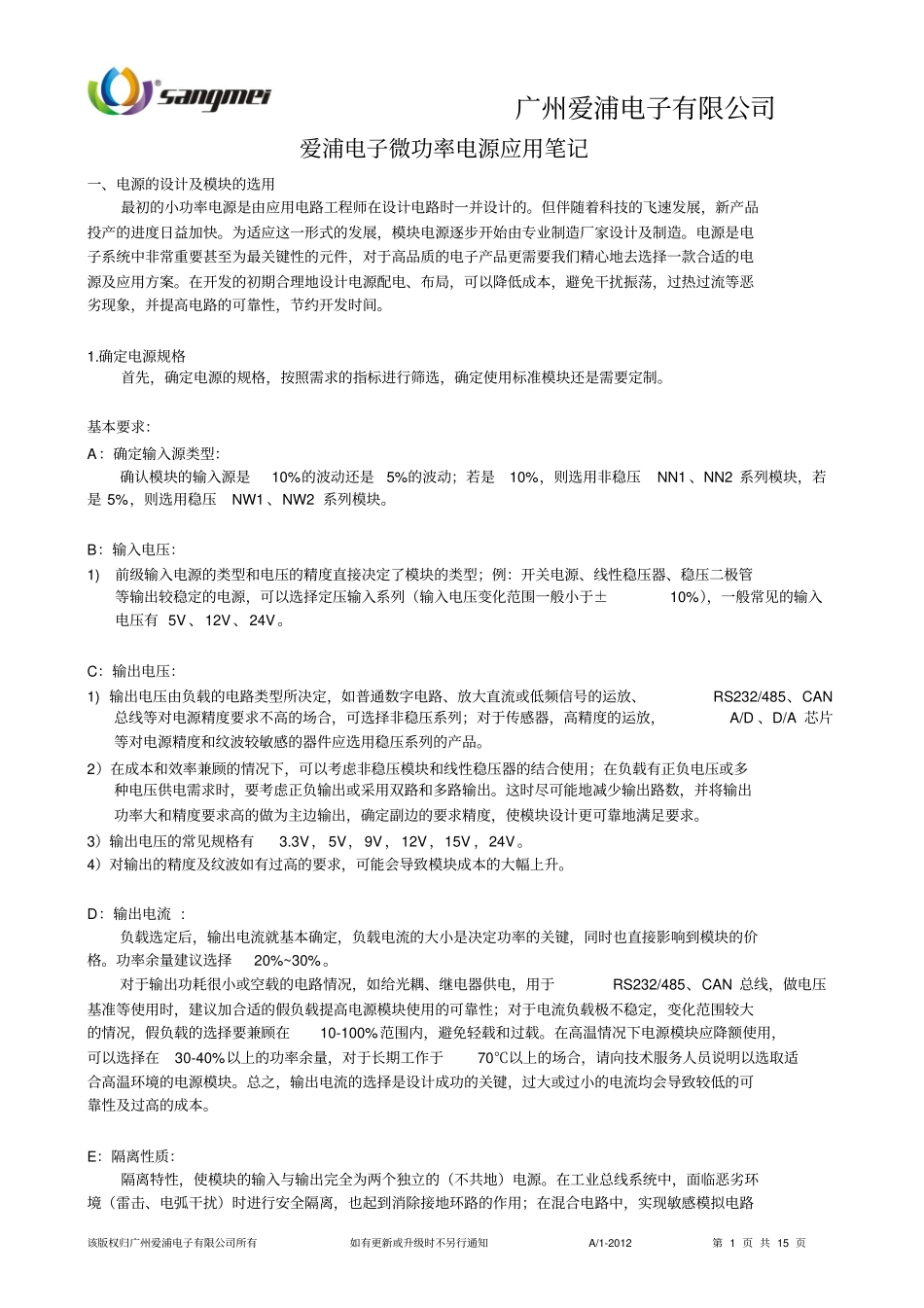

广州爱浦电子有限公司该版权归广州爱浦电子有限公司所有如有更新或升级时不另行通知A/1-2012 第 1 页 共 15 页爱浦电子微功率电源应用笔记一、电源的设计及模块的选用最初的小功率电源是由应用电路工程师在设计电路时一并设计的。但伴随着科技的飞速发展，新产品投产的进度日益加快。为适应这一形式的发展，模块电源逐步开始由专业制造厂家设计及制造。电源是电子系统中非常重要甚至为最关键性的元件，对于高品质的电子产品更需要我们精心地去选择一款合适的电源及应用方案。在开发的初期合理地设计电源配电、布局，可以降低成本，避免干扰振荡，过热过流等恶劣现象，并提高电路的可靠性，节约开发时间。1.确定电源规格首先，确定电源的规格，按照需求的指标进行筛选，确定使用标准模块还是需要定制。基本要求：A：确定输入源类型：确认模块的输入源是10%的波动还是5%的波动；若是10%，则选用非稳压NN1 、NN2 系列模块，若是 5%，则选用稳压NW1 、NW2 系列模块。B：输入电压：1)前级输入电源的类型和电压的精度直接决定了模块的类型；例：开关电源、线性稳压器、稳压二极管等输出较稳定的电源，可以选择定压输入系列（输入电压变化范围一般小于±10%），一般常见的输入电压有 5V 、12V 、24V 。C：输出电压：1) 输出电压由负载的电路类型所决定，如普通数字电路、放大直流或低频信号的运放、RS232/485、CAN总线等对电源精度要求不高的场合，可选择非稳压系列；对于传感器，高精度的运放，A/D 、D/A 芯片等对电源精度和纹波较敏感的器件应选用稳压系列的产品。2）在成本和效率兼顾的情况下，可以考虑非稳压模块和线性稳压器的结合使用；在负载有正负电压或多种电压供电需求时，要考虑正负输出或采用双路和多路输出。这时尽可能地减少输出路数，并将输出功率大和精度要求高的做为主边输出，确定副边的要求精度，使模块设计更可靠地满足要求。3）输出电压的常见规格有3.3V， 5V，9V ，12V ，15V ，24V 。4）对输出的精度及纹波如有过高的要求，可能会导致模块成本的大幅上升。D：输出电流 : 负载选定后，输出电流就基本确定，负载电流的大小是决定功率的关键，同时也直接影响到模块的价格。功率余量建议选择20%~30%。对于输出功耗很小或空载的电路情况，如给光耦、继电器供电，用于RS232/485、CAN 总线，做电压基准等使用时，建议加合适的假负载提高电源模块使用的可靠性；对于电流负载极不稳定，变化范围较大的情况，假负...
