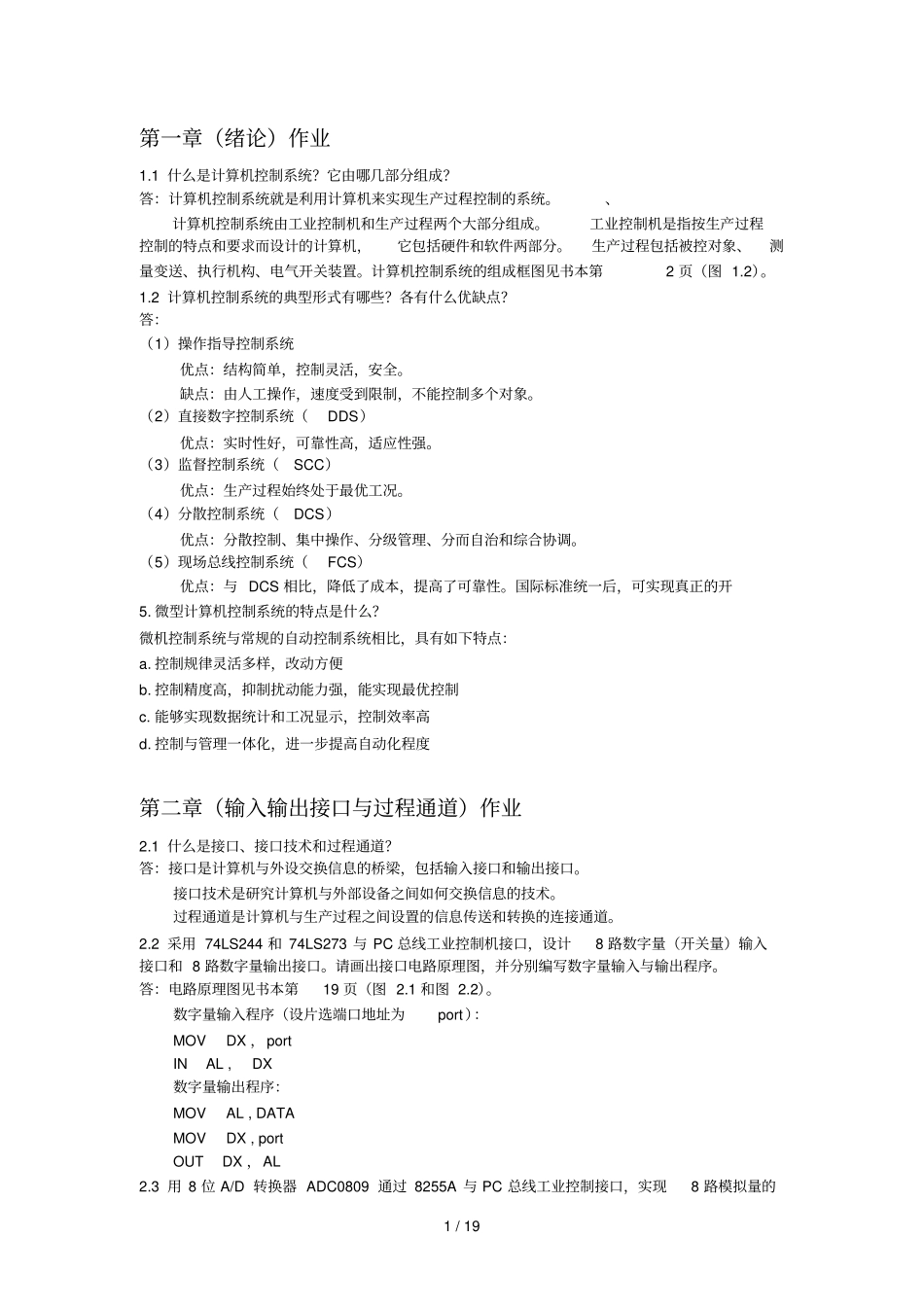

1 / 19 第一章(绪论)作业1.1 什么是计算机控制系统?它由哪几部分组成?答:计算机控制系统就是利用计算机来实现生产过程控制的系统。、计算机控制系统由工业控制机和生产过程两个大部分组成。工业控制机是指按生产过程控制的特点和要求而设计的计算机,它包括硬件和软件两部分。生产过程包括被控对象、测量变送、执行机构、电气开关装置。计算机控制系统的组成框图见书本第2 页(图 1.2)。1.2 计算机控制系统的典型形式有哪些?各有什么优缺点?答:(1)操作指导控制系统优点:结构简单,控制灵活,安全。缺点:由人工操作,速度受到限制,不能控制多个对象。(2)直接数字控制系统(DDS)优点:实时性好,可靠性高,适应性强。(3)监督控制系统(SCC)优点:生产过程始终处于最优工况。(4)分散控制系统(DCS)优点:分散控制、集中操作、分级管理、分而自治和综合协调。(5)现场总线控制系统(FCS)优点:与 DCS 相比,降低了成本,提高了可靠性。国际标准统一后,可实现真正的开5. 微型计算机控制系统的特点是什么?微机控制系统与常规的自动控制系统相比,具有如下特点:a. 控制规律灵活多样,改动方便b. 控制精度高,抑制扰动能力强,能实现最优控制c. 能够实现数据统计和工况显示,控制效率高d. 控制与管理一体化,进一步提高自动化程度第二章(输入输出接口与过程通道)作业2.1 什么是接口、接口技术和过程通道?答:接口是计算机与外设交换信息的桥梁,包括输入接口和输出接口。接口技术是研究计算机与外部设备之间如何交换信息的技术。过程通道是计算机与生产过程之间设置的信息传送和转换的连接通道。2.2 采用 74LS244 和 74LS273 与 PC 总线工业控制机接口,设计8 路数字量(开关量)输入接口和 8 路数字量输出接口。请画出接口电路原理图,并分别编写数字量输入与输出程序。答:电路原理图见书本第19 页(图 2.1 和图 2.2)。数字量输入程序(设片选端口地址为port):MOV DX ,port IN AL , DX 数字量输出程序:MOV AL , DATA MOV DX , port OUT DX ,AL 2.3 用 8 位 A/D 转换器 ADC0809 通过 8255A 与 PC 总线工业控制接口,实现8 路模拟量的2 / 19 采集,请画出接口原理图,并设计出8 路模拟量的数据采集程序。答:原理图见书本上第28 页(图 2.15)。8 路模拟量采样程序:ADC0809 PROC NEAR MOV CX , 8 CLD MOV BL , 00H LEA DI , DA ...
