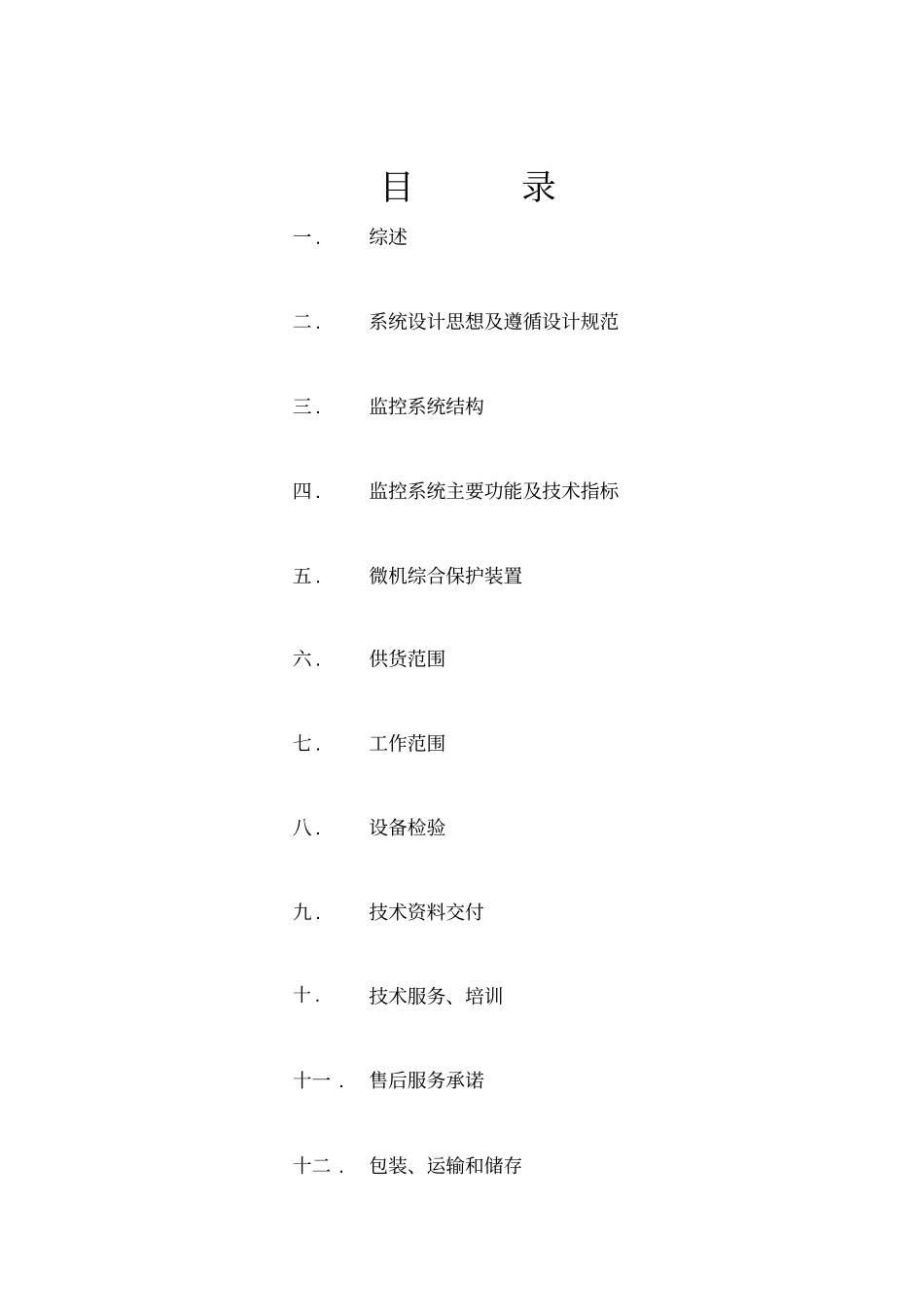

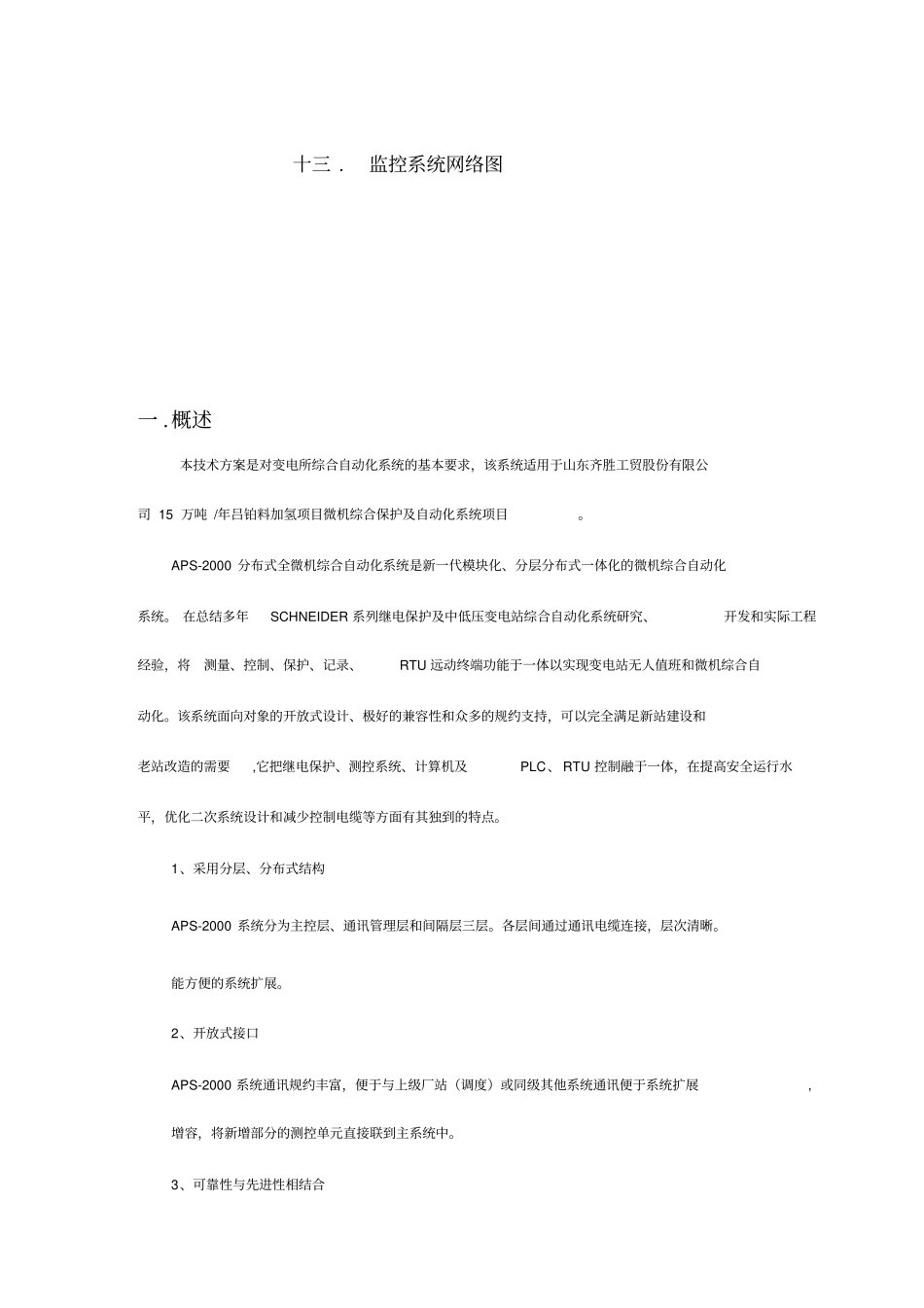

微机保护综合自动化系统技术方案目录一 . 综述二 . 系统设计思想及遵循设计规范三 . 监控系统结构四 . 监控系统主要功能及技术指标五 . 微机综合保护装置六 . 供货范围七 . 工作范围八 . 设备检验九 . 技术资料交付十 . 技术服务、培训十一 . 售后服务承诺十二 . 包装、运输和储存十三 . 监控系统网络图一 . 概述本技术方案是对变电所综合自动化系统的基本要求，该系统适用于山东齐胜工贸股份有限公司 15 万吨 /年吕铂料加氢项目微机综合保护及自动化系统项目。APS-2000 分布式全微机综合自动化系统是新一代模块化、分层分布式一体化的微机综合自动化系统。 在总结多年SCHNEIDER 系列继电保护及中低压变电站综合自动化系统研究、开发和实际工程经验，将测量、控制、保护、记录、RTU 远动终端功能于一体以实现变电站无人值班和微机综合自动化。该系统面向对象的开放式设计、极好的兼容性和众多的规约支持，可以完全满足新站建设和老站改造的需要,它把继电保护、测控系统、计算机及PLC、 RTU 控制融于一体，在提高安全运行水平，优化二次系统设计和减少控制电缆等方面有其独到的特点。1、采用分层、分布式结构APS-2000 系统分为主控层、通讯管理层和间隔层三层。各层间通过通讯电缆连接，层次清晰。能方便的系统扩展。2、开放式接口APS-2000 系统通讯规约丰富，便于与上级厂站（调度）或同级其他系统通讯便于系统扩展, 增容，将新增部分的测控单元直接联到主系统中。3、可靠性与先进性相结合APS-2000 系统在软件和硬件上，选型全面，采用当今世界成熟且先进的技术及元件，以达到系统运行的高可靠性。4、环境条件海拔高度<3000 m 环境温度：-25℃～ +55℃ 最热月平均相对湿度：93% 系统频率: 50HZ/60HZ 5、设计规范监控系统所遵循的主要现行标准及国内电力系统反措技术要求：GB14285-93 《继电保护和安全自动装置技术规程》DL400-81 《继电保护和安全自动装置技术规程》DL478-92 《静态继电保护及安全自动装置通用技术条件》GB/T15145 《微机线路保护装置通用技术条件》GB50062-82 《电力装置的继电保护和自动装置设计技术规范》DK/T58T-1886 《微机继电保护装置运行管理规程》DL-99 《火力发电厂、变电所二次接线设计技术规定》GB50062-92 部颁《电力系统继电保护和安全自动装置反事故措施要点——设计规范》GBJ63-90 《电力装置的电测量仪表装置设计规范》DL478-92 《静态继电保护及安全...
