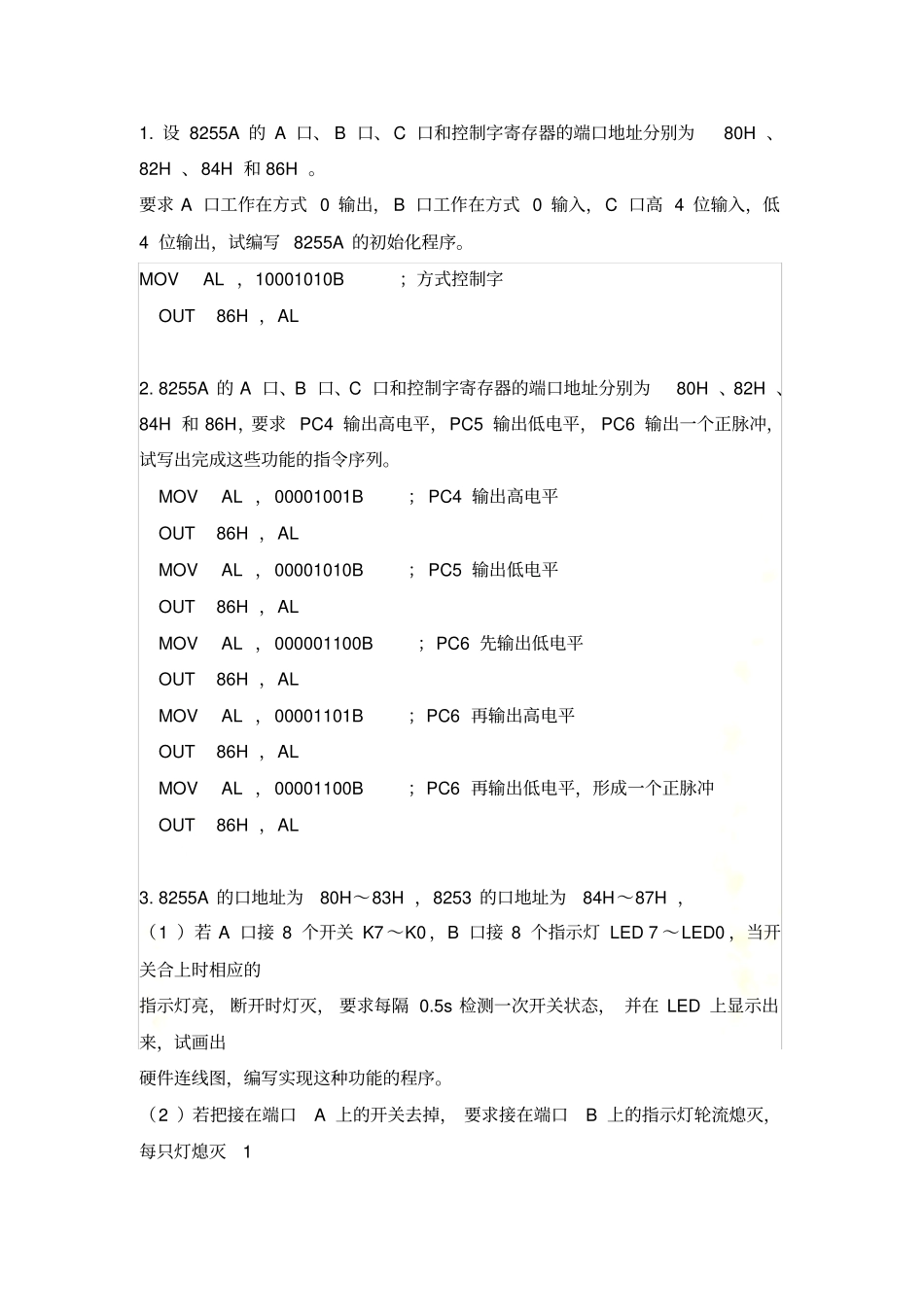

微机原理习题 -1 1. 设 8255A 的 A 口、 B 口、C 口和控制字寄存器的端口地址分别为80H 、82H 、84H 和 86H 。要求 A 口工作在方式 0 输出， B 口工作在方式 0 输入，C 口高 4 位输入，低4 位输出，试编写 8255A 的初始化程序。MOV AL ，10001010B ；方式控制字OUT 86H ，AL 2. 8255A 的 A 口、B 口、C 口和控制字寄存器的端口地址分别为80H 、82H 、84H 和 86H，要求 PC4 输出高电平，PC5 输出低电平， PC6 输出一个正脉冲，试写出完成这些功能的指令序列。MOV AL ，00001001B ； PC4 输出高电平OUT 86H ，AL MOV AL ，00001010B ； PC5 输出低电平OUT 86H ，AL MOV AL ，000001100B ；PC6 先输出低电平OUT 86H ，AL MOV AL ，00001101B ；PC6 再输出高电平OUT 86H ，AL MOV AL ，00001100B ；PC6 再输出低电平，形成一个正脉冲OUT 86H ，AL 3. 8255A 的口地址为80H～83H ，8253 的口地址为84H～87H ，（1 ）若 A 口接 8 个开关 K7 ～K0 ，B 口接 8 个指示灯 LED 7 ～LED0 ，当开关合上时相应的指示灯亮， 断开时灯灭， 要求每隔 0.5s 检测一次开关状态， 并在 LED 上显示出来，试画出硬件连线图，编写实现这种功能的程序。（2 ）若把接在端口A 上的开关去掉， 要求接在端口B 上的指示灯轮流熄灭，每只灯熄灭1 秒钟，请编程实现这种功能。答：（1 ）8255A ：A 口输入， B 口输出8253：2MHz/2Hz ＝1000000 通道 0 工作于方式2 ，取 N0＝ 1000 通道 1 工作于方式0 ，取 N1＝ 999，即得 OUT1 每 0.5 秒中断一次。本题用 8253 定时中断，中断处理时检测开关状态，并点亮相应的LED 。 假设 8259A 已初始化，主程序如下：MOV AX, SEG INTR ；形成中断矢量表MOV DS, AX MOV DX, OFFSET INTR MOV AL, N MOV AH, 25H INT 21H MOV AL, 10010000B ；8255 初始化OUT 83H, AL MOV AL, 00110101B ；通道 0 方式 2 ，BCD 计数OUT 87H, AL MOV AL, 00H ；置初值 1000 OUT 84H, AL MOV AL, 10H OUT 84H, AL MOV AL, 01110001B ；通道 1 方式 0 ，BCD 计数OUT 87H, AL MOV AL, 99H ；置初值 999 OUT 85H, AL MOV AL, 09H OUT 85H, AL STI AGAIN:HLT JMP AGAIN 中断服务程序：INTR: PUSH AX STI IN AL, 80H ；检测开...
