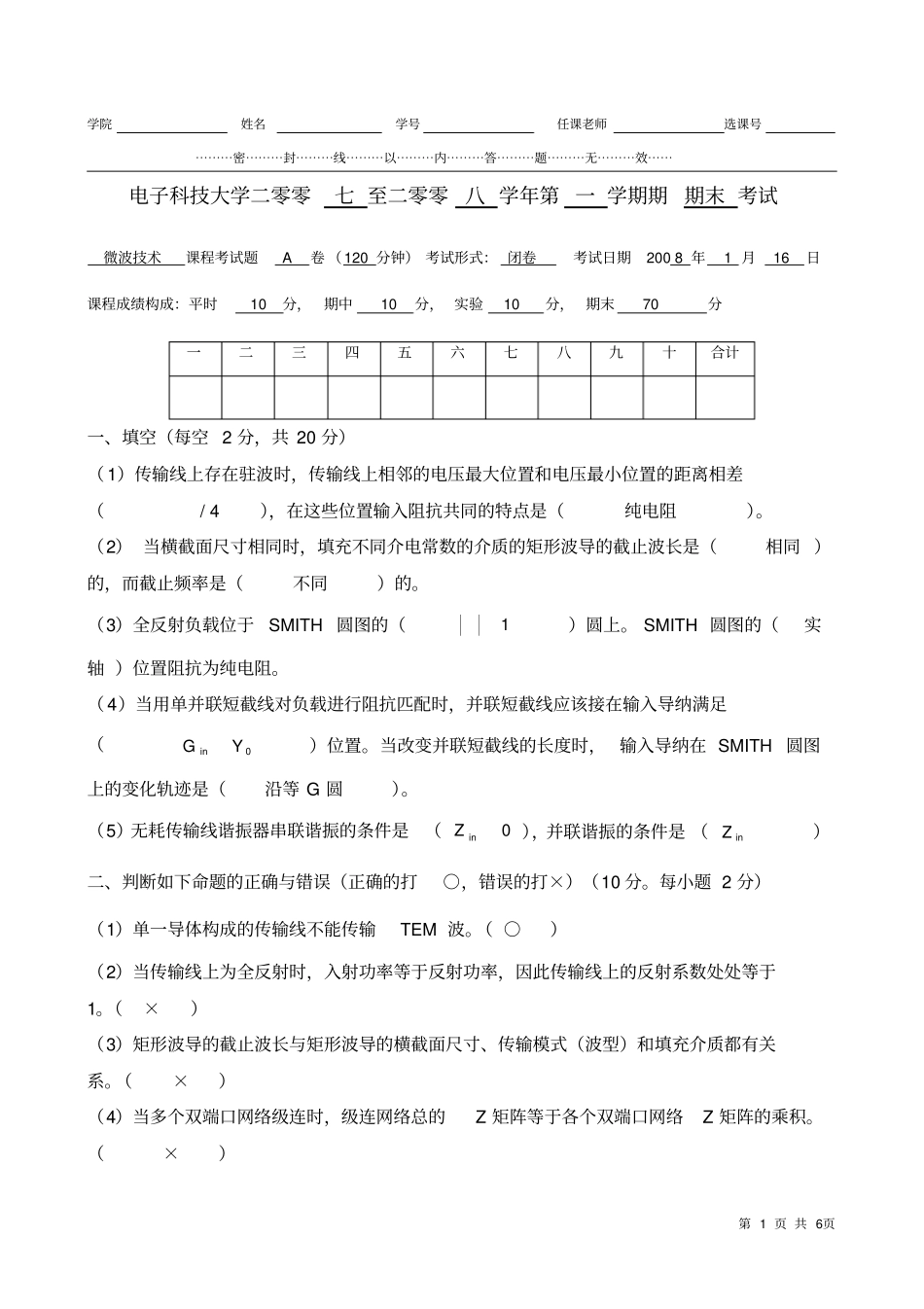

学院姓名学号任课老师选课号⋯⋯⋯密⋯⋯⋯封⋯⋯⋯线⋯⋯⋯以⋯⋯⋯内⋯⋯⋯答⋯⋯⋯题⋯⋯⋯无⋯⋯⋯效⋯⋯第 1 页 共 6页电子科技大学二零零七 至二零零八 学年第 一 学期期期末 考试微波技术课程考试题A 卷 （120 分钟） 考试形式： 闭卷考试日期200 8 年1 月16 日课程成绩构成：平时10 分，期中10 分， 实验10 分， 期末70 分一二三四五六七八九十合计一、填空（每空 2 分，共 20 分）（ 1）传输线上存在驻波时，传输线上相邻的电压最大位置和电压最小位置的距离相差（4/），在这些位置输入阻抗共同的特点是（纯电阻）。（2） 当横截面尺寸相同时，填充不同介电常数的介质的矩形波导的截止波长是（相同 ）的，而截止频率是（不同）的。（3）全反射负载位于SMITH 圆图的（1）圆上。 SMITH 圆图的（实轴 ）位置阻抗为纯电阻。（ 4）当用单并联短截线对负载进行阻抗匹配时，并联短截线应该接在输入导纳满足（0inYG）位置。当改变并联短截线的长度时， 输入导纳在 SMITH 圆图上的变化轨迹是（沿等 G 圆）。（5）无耗传输线谐振器串联谐振的条件是（0Z in），并联谐振的条件是 （inZ）二、判断如下命题的正确与错误（正确的打○，错误的打×）（10 分。每小题 2 分）（1）单一导体构成的传输线不能传输TEM 波。（ ○）（2）当传输线上为全反射时，入射功率等于反射功率，因此传输线上的反射系数处处等于1。（×）（3）矩形波导的截止波长与矩形波导的横截面尺寸、传输模式（波型）和填充介质都有关系。（×）（4）当多个双端口网络级连时，级连网络总的Z 矩阵等于各个双端口网络Z 矩阵的乘积。（×）学院姓名学号任课老师选课号⋯⋯⋯密⋯⋯⋯封⋯⋯⋯线⋯⋯⋯以⋯⋯⋯内⋯⋯⋯答⋯⋯⋯题⋯⋯⋯无⋯⋯⋯效⋯⋯第 2 页 共 6页（5）当输入阻抗为纯电阻时，传输线上也可能存在反射。（○）三、如图所示的电路，其中传输线特征阻抗为Z 0=50 欧姆，负载阻抗 Z L=50+j50，按要求在SMITH 圆图上完成作图（ 20 分）（1）在圆图上标出归一负载阻抗的位置。 （5 分）（2）当 L 1 从 0 变到λ /4 时，在圆图上标出Z in1 的变化轨迹。（ 5 分）（3）保持 L 1=λ /4 不变，当 X 由 0 变化到 50 欧姆时，输入阻抗Z in2 的变化轨迹。（5 分）（4）保持 L 1=λ /4，X=50 欧姆不变，当 B 由 0 变到 0.02 时，输入阻抗 Z in3 的变化轨迹。（ 5 分）解：（见...
