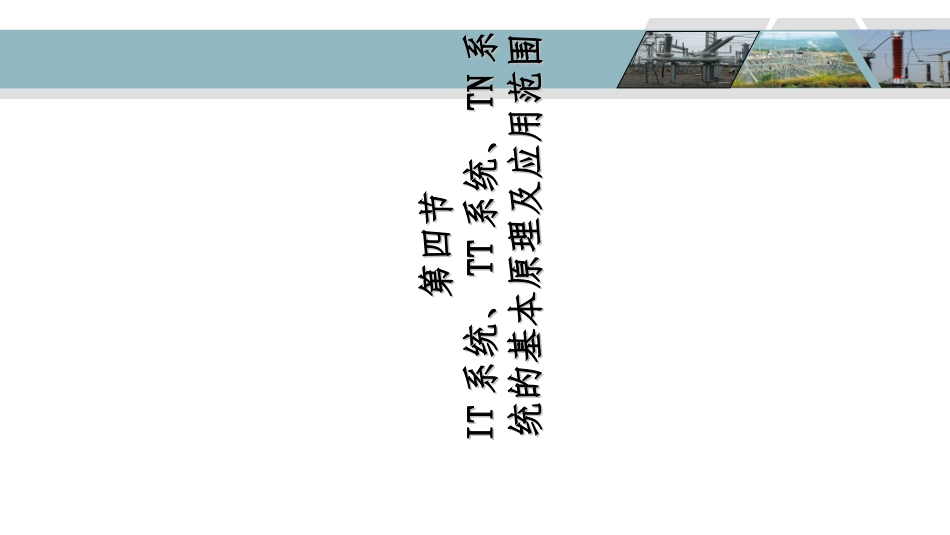

电工培训第四节第四节ITIT系统、系统、TTTT系统、系统、TNTN系系统的基本原理及应用范围统的基本原理及应用范围（一）接地及其分类一、接地的基本概念1.工作接地2.保护接地接地是指从电网运行或人身安全的需要出发，人为地把电气设备的某一部位与大地做良好的电气连接。工作接地是指由于运行和安全需要，为保证电力网在正常情况或事故情况下能可靠地工作而将电气回路中某一点实行的接地。保护接地是指为了保障人身安全，避免发生触电事故，将电气设备在正常情况下不带电的金属部分与大地作电气连接。三相四线制•L1、L2、L3火（相）线；•N中性（零）线；•PE保护线3、防雷接地给防雷保护装置（避雷针、避雷线、避雷网）向大地泄放雷电流提供通道。4、防静电接地为了防止静电引起易燃易爆气体或液体发生火灾或爆炸，而对贮气体或液体管道、容器等设置的接地。5、重复接地三相四线制的零线(或中性点)一处或多处经及接地装置与大地再次可靠连接，称为重复接地。其他接地类型二、接地保护应用范围1、电机、变压器、电器、手握式及移动式电器；2、Ⅰ类和Ⅱ类电动工具或者民用电器的金属外壳；3、室内外配电装置的金属构架，钢筋混凝土构架的钢筋及靠近带电部分的金属围栏等；4、配电屏及控制屏的框架；5、电力线路的金属保护管、各种金属接线盒(如开关、插座等金属接线盒)，敷线的钢索、电缆桥架、线槽，起重运输设备的金属管道；6、电缆的金属外皮及电力电缆接线盒、终端盒；7、在非沥青地面场所的小接地电流系统中架空电力线路的金属杆塔。安装在电力线路上的开关、电容器等电力设备及支架等。三、低压配电系统的接地方式三、低压配电系统的接地方式根据国际电工委员会（IEC）和现行的国家标准《电压配电设计规范》，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。（1）第一个字母表示电源端与地的关系：T-电源端有一点直接接地I-电源端所有带电部分不接地或有一点通过阻抗接地。（2）第二个字母表示电气装置的外露可导电部分与地的关系：T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N-电气装置的外露可导电部分与电源端接地点有直接电气连接。11、、ITIT系统系统•IT系统就是电源中性点不接地、用电设备外露可导电部分直接接地的系统。•IT系统又称为三相三线制系统。IT系统中，连接设备外露可导电部分和接地体的导线，就是PE线。WVULLPEPEL1L2L3R'C'IbIe当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时,当人触及外壳,接地电流将经过人体入地后,再经其它两相对地绝缘电阻及分布电容回到电源，容易产生触电事故。分布电容（（11）电气设备外壳未装保护接地）电气设备外壳未装保护接地时时电气设备外壳有保护接地时R'C'R0IbIeI0保护接地作用保护接地作用：：将电气设备不带电的金属外壳用PE线与接地体电器可靠地连接在一起。利用接地装置的分流作用来减少通过人体的电流。（（22）电气设备外壳保护接地）电气设备外壳保护接地（（33）特点）特点•IT方式供电系统在短距离送电时，一旦线路漏电，单相对地漏电流仍小，对地电压不超过50V，不需要立即切断故障回路，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。•但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。只有在供电距离不太长时才比较安全。（（44）应用范围）应用范围•IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。•在建筑物电气装置配电中几乎不采用IT系统。22、、TTTT系统系统•TT系统就是电源中性点直接接地、用电设备外露可导电部分也直接接地的系统。•TT系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。WVUNLPEPEL1L2L3NNPE三相设备单相设备单相插座N（（11）优点）优点（1）能抑制高压线与低压线搭连或配变高低...
