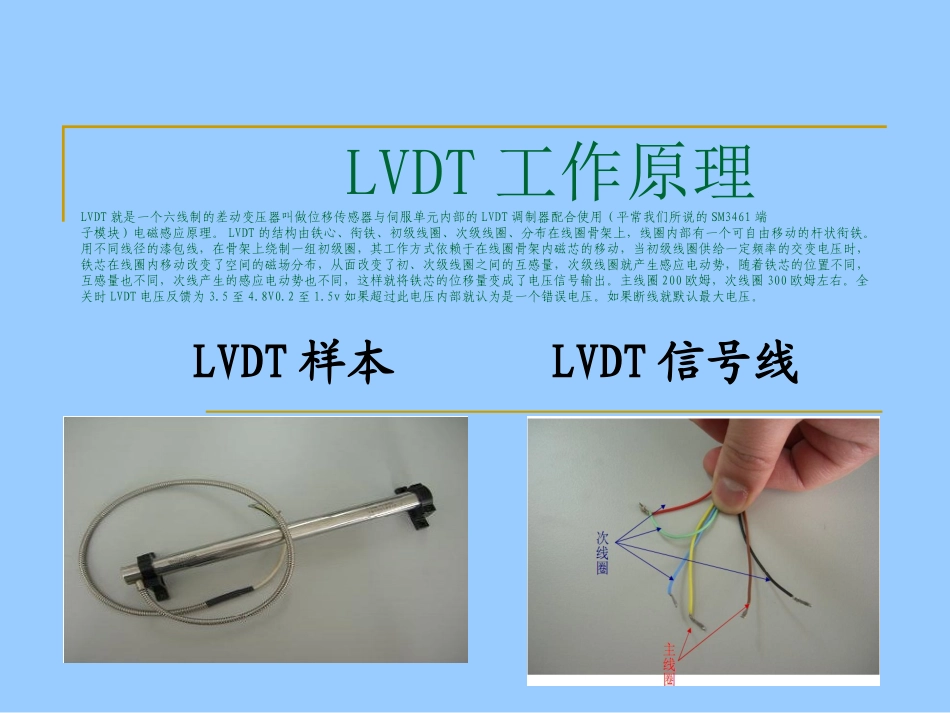

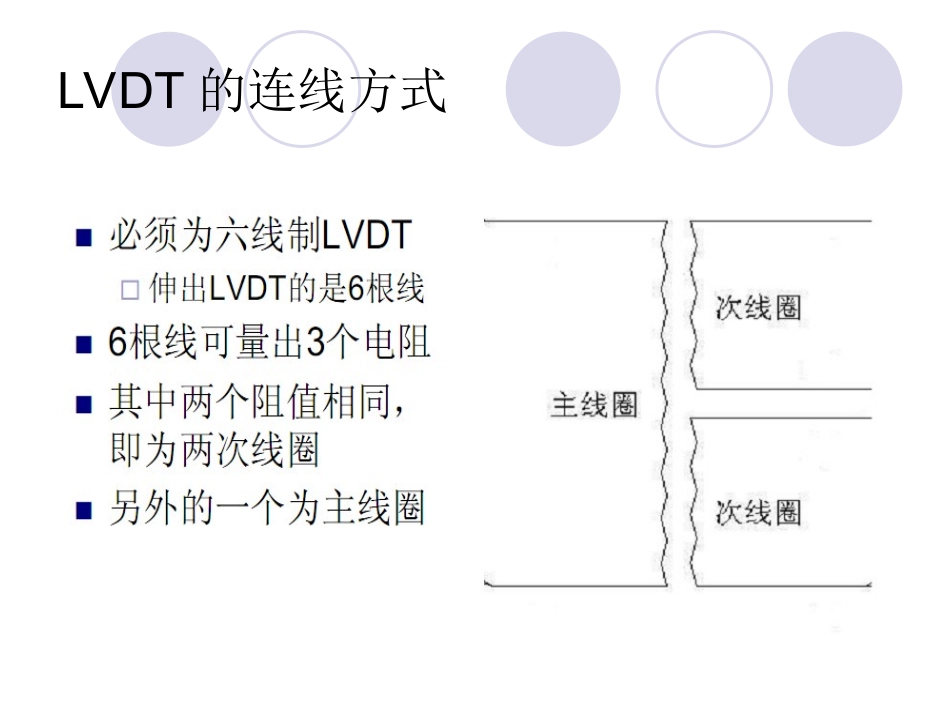

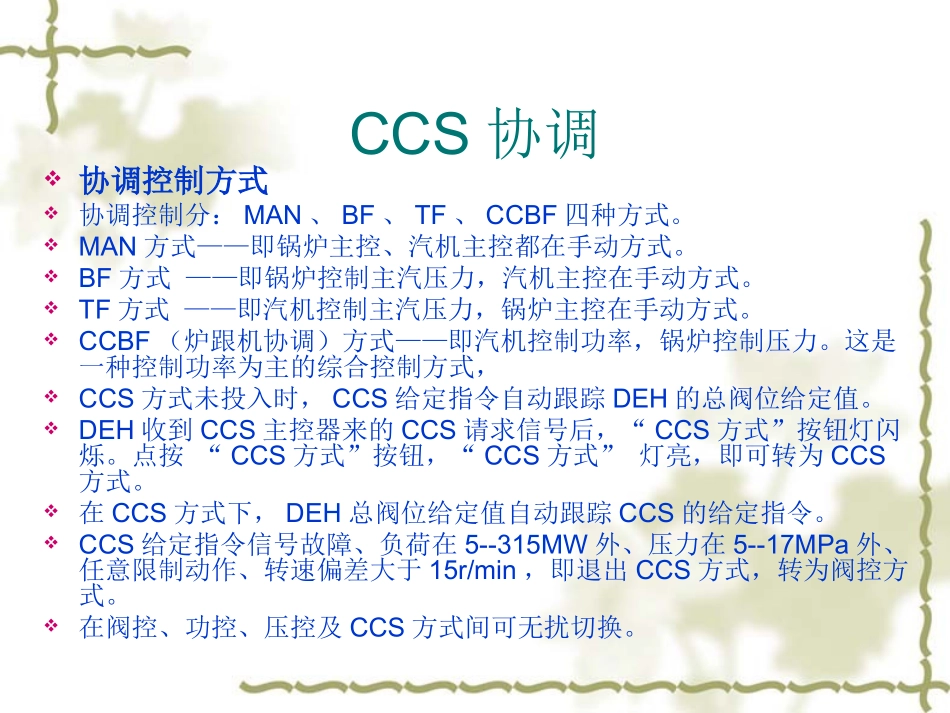

LVDT工作原理LVDT就是一个六线制的差动变压器叫做位移传感器与伺服单元内部的LVDT调制器配合使用（平常我们所说的SM3461端子模块）电磁感应原理。LVDT的结构由铁心、衔铁、初级线圈、次级线圈、分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。用不同线径的漆包线，在骨架上绕制一组初级圈，其工作方式依赖于在线圈骨架内磁芯的移动，当初级线圈供给一定频率的交变电压时，铁芯在线圈内移动改变了空间的磁场分布，从面改变了初、次级线圈之间的互感量，次级线圈就产生感应电动势，随着铁芯的位置不同，互感量也不同，次线产生的感应电动势也不同，这样就将铁芯的位移量变成了电压信号输出。主线圈200欧姆，次线圈300欧姆左右。全关时LVDT电压反馈为3.5至4.8V0.2至1.5v如果超过此电压内部就认为是一个错误电压。如果断线就默认最大电压。LVDT样本LVDT信号线LVDT的连线方式CCS协调协调控制方式协调控制分：MAN、BF、TF、CCBF四种方式。MAN方式——即锅炉主控、汽机主控都在手动方式。BF方式——即锅炉控制主汽压力，汽机主控在手动方式。TF方式——即汽机控制主汽压力，锅炉主控在手动方式。CCBF（炉跟机协调）方式——即汽机控制功率，锅炉控制压力。这是一种控制功率为主的综合控制方式，CCS方式未投入时，CCS给定指令自动跟踪DEH的总阀位给定值。DEH收到CCS主控器来的CCS请求信号后，“CCS方式”按钮灯闪烁。点按“CCS方式”按钮，“CCS方式”灯亮，即可转为CCS方式。在CCS方式下，DEH总阀位给定值自动跟踪CCS的给定指令。CCS给定指令信号故障、负荷在5--315MW外、压力在5--17MPa外、任意限制动作、转速偏差大于15r/min，即退出CCS方式，转为阀控方式。在阀控、功控、压控及CCS方式间可无扰切换。CCS控制按钮(禁)按CV紧急手动主汽压力低保护动作转速在3000±15转内高负荷限制进行低负荷限制进行已跳闸发电机解列阀位限制在进行功率失效功率不在3%~105%内主汽压力不在低限~110%内主汽压差超限主汽压力失效没有CCS请求阀位给定偏差>5CCS阀位给定与总阀位给定偏差5阀控投入按钮投投CCSCCS的顺序的顺序第一步：投入任一给煤机自动第二步：投入燃烧主控手操器自动第三步：投入锅炉主控手操器自动1、引风机自动投入正常2、送风机自动投入正常3、给水自动投入正常第四步：发出CCS请求DEH给出遥控方式第五步：投入汽机主控只要以上自动全部投入CCS已投入锅炉主控强制手动条件RUNBACK动作燃料主控切手动主汽压力坏质MFT控制方式（基本方式、锅炉跟随方式、汽机跟随方式、协调控制方式）汽机主控手操器强制手动汽机主控手操器强制手动单元机组域号分配机组名称机组域号IP（分段）辅网机组名称域号IP（分段）#01两机公用#0域50#1、#2精处理#0域60#1机组#1域60#3、#4精处理#1域70#2机组#2域70#1脱硫、#2脱硫#2域80#3机组#3域80#1、#2除灰渣#3域90#4机组#4域90#3、#4除灰渣#4域100#02两机公用#5域100输煤#5域110除盐水#6域120系统名称现场控制站分布站号地点站号地点输煤DCS系统#24站输煤电子设备间#24站扩展柜T2转运站#25站输煤电子设备间#26站输煤电子设备间#26站扩展柜煤仓间除灰渣DCS系统#27站除灰渣电子设备间#28站除灰渣电子设备间#28站扩展柜输煤电子设备间#29站除灰渣电子设备间化水DCS系统#10站化水电子设备间#11站化水电子设备间#12站化水电子设备间#13站化水电子设备间#13站扩展柜化水电子设备间#14站化水电子设备间#14站扩展柜化水电子设备间#15站化水电子设备间#15站扩展柜化水电子设备间#16站综合泵房电子设备间#16站扩展柜综合泵房电子设备间#17站综合泵房电子设备间#17站扩展柜综合泵房电子设备间#18站综合泵房电子设备间#19站综合泵房电子设备间#19站扩展柜循泵房电子设备间单台辅机出力情况：引、送、给水设为50%根据现场情况约为220MW。一次风机设为50%根据现场情况约为190MW。给水泵正常不动作，8S内抢水不成功给水泵RB触发；空预器、燃料不再触发RB。RB投入条件无画面按钮投入即可。RB触发条件两台送风机运行时，任一台送风机跳闸两台引风机运行时，任一台引风机跳闸两台一次风机...
