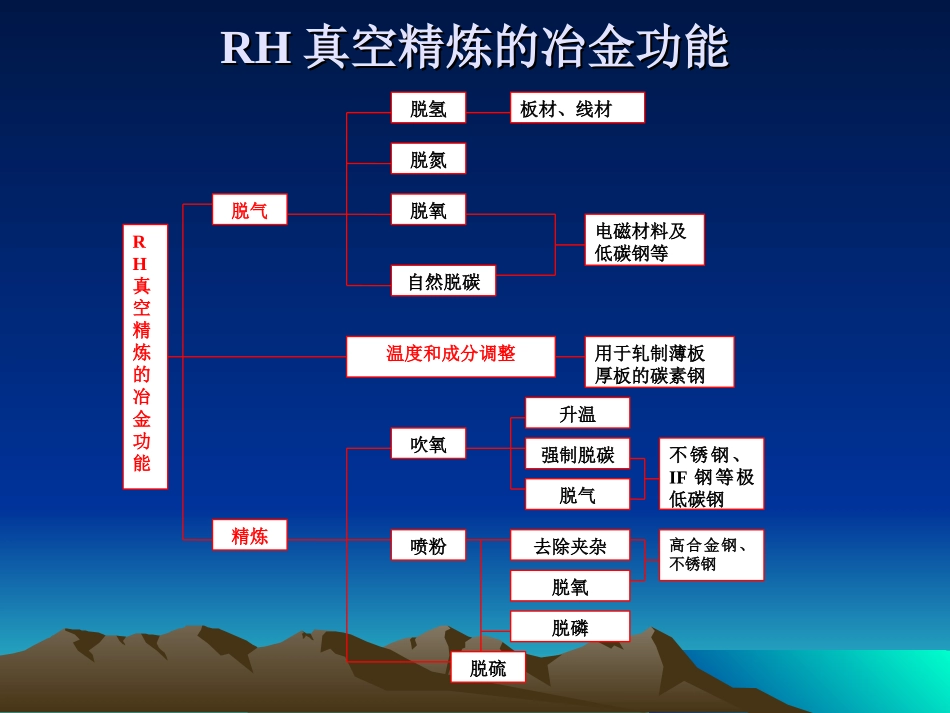

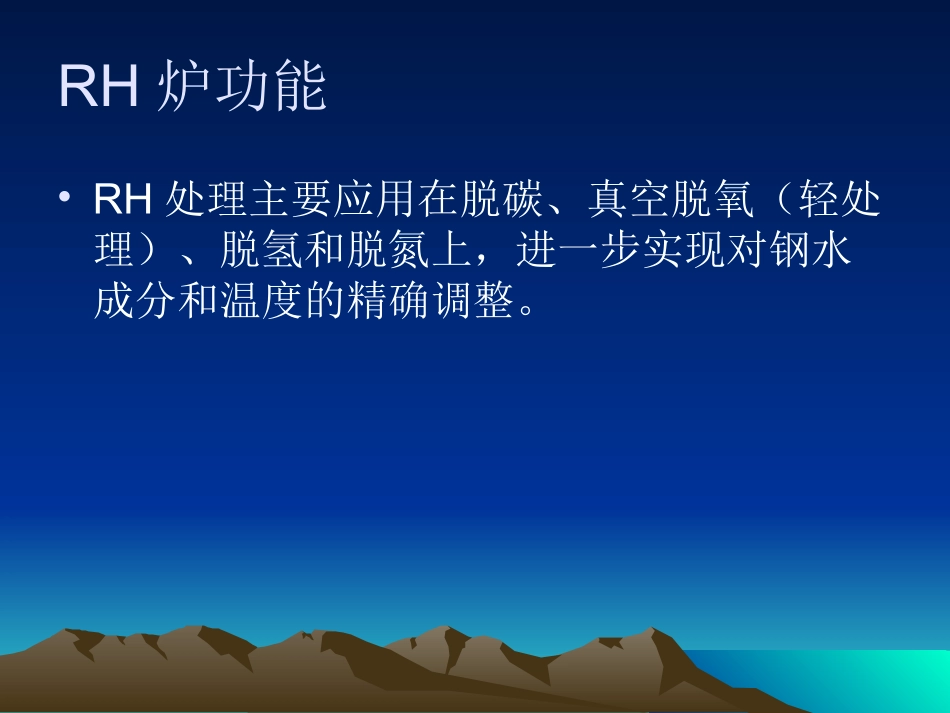

RH-TOP工艺介绍迁钢二期筹备组2005年9月19日RH炉功能•RH处理主要应用在脱碳、真空脱氧（轻处理）、脱氢和脱氮上，进一步实现对钢水成分和温度的精确调整。RHRH真空精炼的冶金功能真空精炼的冶金功能RH真空精炼的冶金功能脱气精炼脱氢板材、线材脱氮脱氧自然脱碳电磁材料及低碳钢等温度和成分调整用于轧制薄板厚板的碳素钢吹氧升温强制脱碳脱气不锈钢、IF钢等极低碳钢喷粉去除夹杂脱氧高合金钢、不锈钢脱硫脱磷RH-TOPRH-TOP的主要设备及功能的主要设备及功能•钢包提升系统•真空室系统•真空室输送系统•顶枪系统•煤气预热系统•自动测温取样系统•真空系统•合金加料系统•喂丝/覆盖剂自动加入系统•真空室维修及更换系统•真空室换衬和预热系统钢包提升系统钢包提升系统•在处理位置通过液压提升系统提升带钢包的钢包输送车，提升系统安装在真空室下面的一个坑里。•钢包提升装置主要由液压装置、提升缸、液压管、液压流体、提升架、导轨组成。•主要参数：提升能力：500t提升行程：2650mm提升速度：2.5/1.25m/min钢包提升真空室系统真空室系统•为了进行脱气处理，同时为了维修真空室内衬，需要下列真空室：★真空室No.1，在处理位置★真空室No.2，在备用位置★真空室No.3，在预热位置★真空室No.4，在维修位置•每个真空室由真空室和浸渍管组成。•浸渍管装配有用于启动钢水循环的循环气体管。•主要参数：浸渍管内径：650mm；高度：1075mm真空室壳体外径：3000mm；总高度：10825mm真空室输送系统真空室输送系统•真空室运送车负责处理位和备用位之间的真空室运输。真空室运送系统增强了脱气设备的处理能力，换下位于处理位置用过的真空室，在10分钟内将位于备用位置的新真空室换上。•真空室输送系统主要由铁轨、真空室输送车组成。•主要参数真空室输送车载荷能力：150t运行速度：12m/min真空室运输顶枪系统顶枪系统•顶枪系统具有吹氧脱碳、吹氧加铝升温和煤气喷嘴加热功能。•在真空处理期间和处理炉次间隙允许用顶枪进行加热，这样能使耐材表面保持一个较高温度以减少冷钢附在上面。在更换后也可以用顶枪把真空室的耐材加热至处理需要的温度。•顶枪系统主要由顶枪行程装置、顶枪旋转装置、顶枪（包括摄像头）、真空密封通道组成。•主要参数顶枪长度：10000mm；外径：275mm顶枪升降行程：6500mm顶枪旋转行程：1500mm顶枪系统煤气预热系统煤气预热系统•煤气喷嘴安装在备用位置在真空室更换后用来加热耐材，并在把真空室送至处理位置之前使耐材衬表面温度保持在1400-1450°C。产生的废气离开真空室通过浸渍管进入周围环境。•煤气预热系统的主要设备为备用燃烧器。•主要参数：加热速度>50℃/h自动测温取样系统自动测温取样系统•测温取样系统为未封盖的钢水进行测温取样，同时安装有一个破渣器在测温取样前进行破渣。•测温取样系统主要由破渣器、测温取样枪组成。•主要参数破渣器行程：2350mm测温取样枪行程：2350mm真空系统真空系统•真空泵系统安装的蒸汽喷射泵根据不同的真空处理来设计，采用先进的全蒸汽四级（3、4级并联）喷射真空泵系统。•真空系统主要由气体冷却器、至真空泵抽吸管道、真空针式控制阀、增压泵、喷射器、冷凝器、密封水箱、冷凝水排放泵、增压泵清理设备、隔音设备组成。•主要参数抽吸能力：真空系统RH蒸汽•蒸汽喷射泵需要的蒸汽条件：压力：P=1.0MPa温度：T=210℃流量：Min.0.2t/hMax.25.6t/h•蒸汽方案：用蒸汽调节系统来对转炉蓄热器和电厂来的蒸汽进行混合。蒸汽调节系统示意图合金加料系统合金加料系统•货车把合金运到现场并倒入地下料仓，通过垂直皮带从地下料仓送至料仓的入口，被选择的合金通过由电磁驱动的电振卸放到相应的称重料斗。在称重后，一批料通过由电磁驱动的电振卸放到集料输送皮带上，再通过真空加料装置加入到真空室内。•合金加料系统主要由地下料仓、电振、垂直皮带、布料皮带、可行走皮带、料仓（20个）、称量斗（5个）、集料皮带、旋转溜槽、事故卸放装置、真空加料系统、Y型给料管、膨胀接头组成。合金加料系统喂丝喂丝//覆盖剂自动加入系统覆盖剂自动加入系统•喂丝机用来给钢包喂入各种不同的丝，在喂丝的同...
