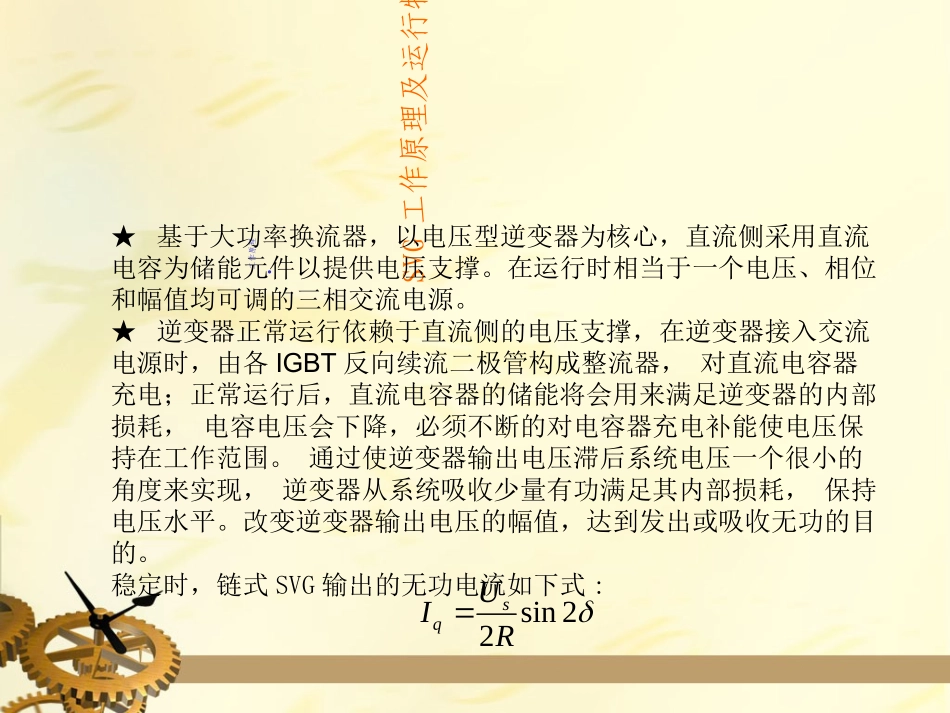

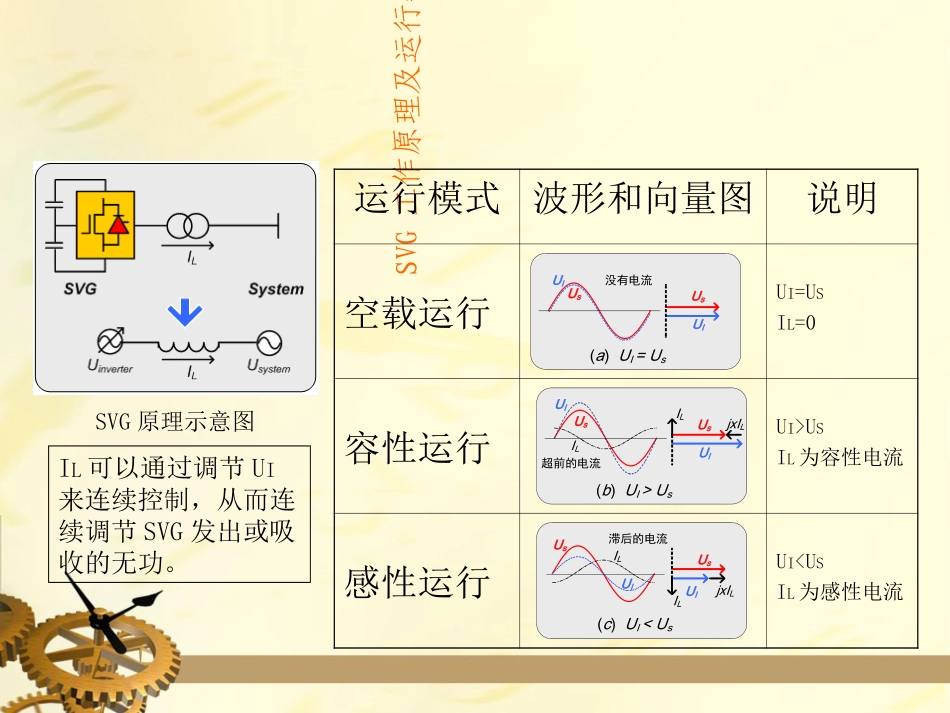

SVG培训SVG工作原理及运行特性•工作原理★基于大功率换流器，以电压型逆变器为核心，直流侧采用直流电容为储能元件以提供电压支撑。在运行时相当于一个电压、相位和幅值均可调的三相交流电源。★逆变器正常运行依赖于直流侧的电压支撑，在逆变器接入交流电源时，由各IGBT反向续流二极管构成整流器，对直流电容器充电；正常运行后，直流电容器的储能将会用来满足逆变器的内部损耗，电容电压会下降，必须不断的对电容器充电补能使电压保持在工作范围。通过使逆变器输出电压滞后系统电压一个很小的角度来实现，逆变器从系统吸收少量有功满足其内部损耗，保持电压水平。改变逆变器输出电压的幅值，达到发出或吸收无功的目的。稳定时，链式SVG输出的无功电流如下式:sin22sqUIRSVG工作原理及运行特性SVG原理示意图IL可以通过调节UI来连续控制，从而连续调节SVG发出或吸收的无功。运行模式波形和向量图说明空载运行UI=USIL=0容性运行UI>USIL为容性电流感性运行UIUs超前的电流UIUsILUIUsjxILIL滞后的电流(c)UI
