2011CAD2级考试样题VIP免费

2011CAD2级考试样题_第1页
1/12

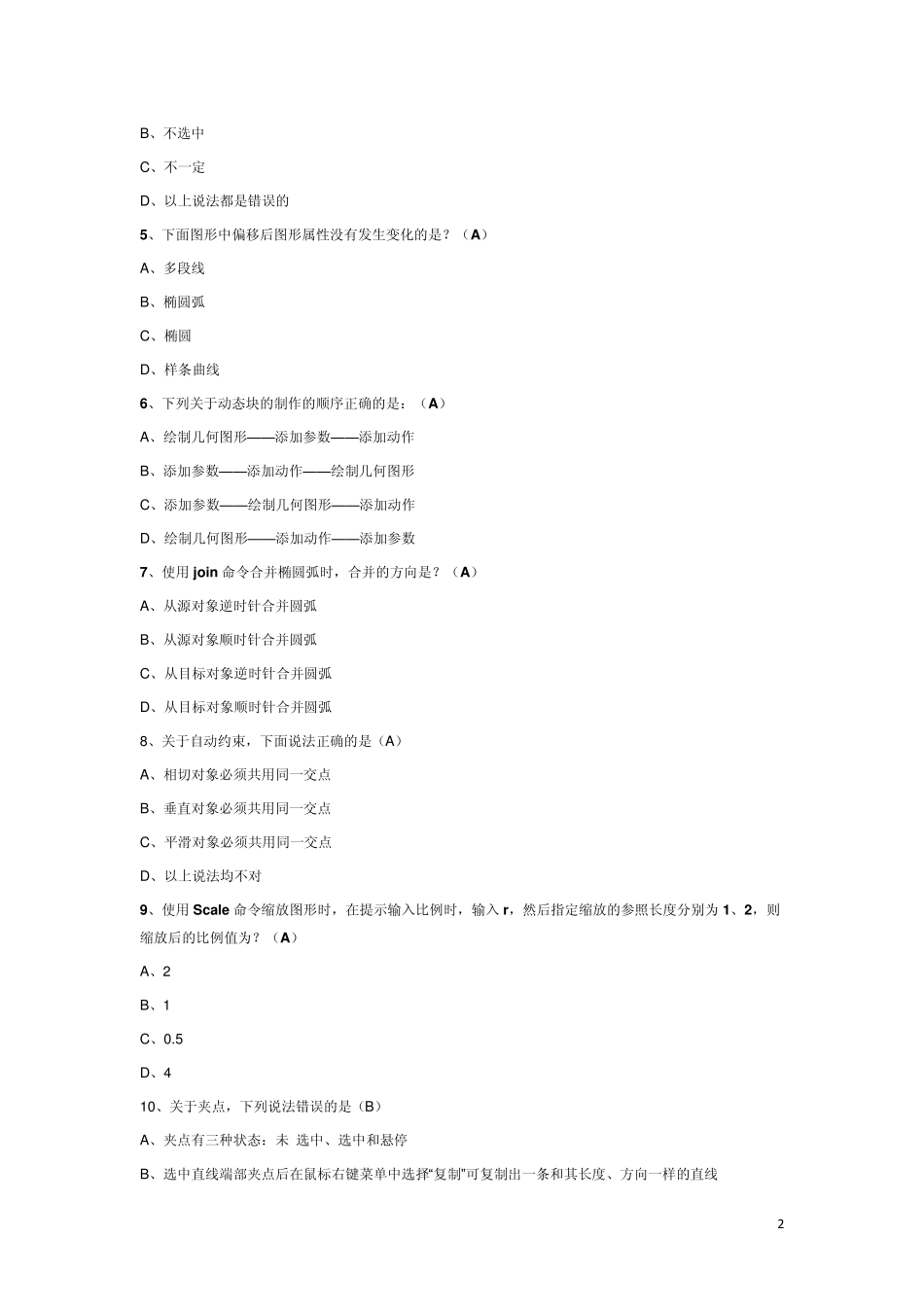

2011CAD2级考试样题_第2页
2/12

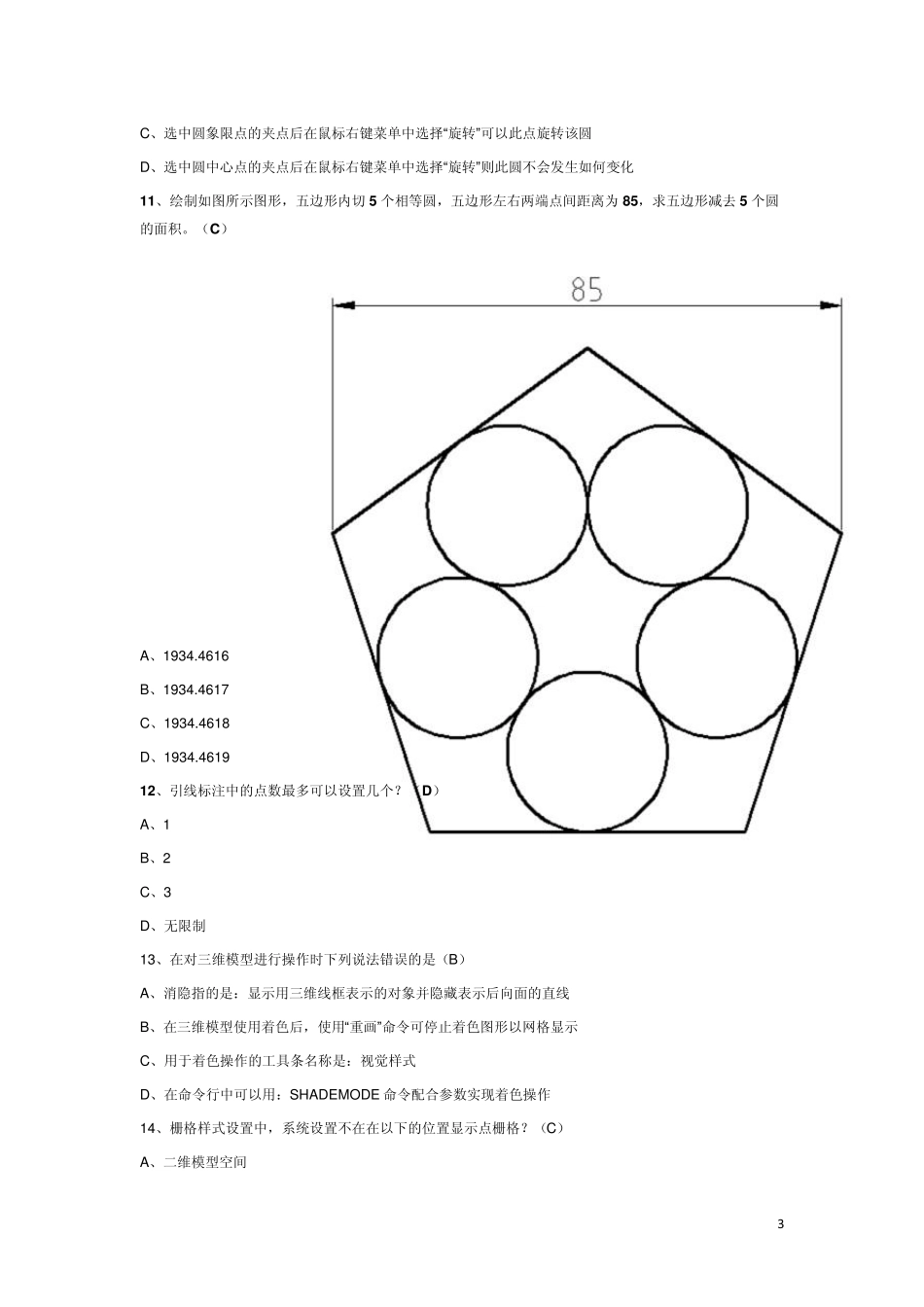

2011CAD2级考试样题_第3页
3/12
1 2011 版本 CAD 2 级考试样题 一、单选题: 1、在图形中对一处图案填充建立一个块的属性,该属性包含“对象”类别字段,则该属性不包括图案填充的哪项信息? (C ) A、面积 B、角度 C、比例 D、间距 2、当为样条曲线插入字段时,不可以选择下列哪种特性(D) A、阶数 B、起点切矢量 C、端点切矢量 D、材质 3、 下列变量中哪一个的功能是:控制当光标悬停在支持夹点提示的动态块和自定义对象的夹点上时夹点提示的显示。(C ) A、GRIPHOT B、GTAUTO C、GRIPTIPS D、ANGDIR 4、如图所示的对象编组,其中编组“111”包含左边的三个圆对象,当选择其中一个圆时,其他两个圆将发生什么变化(B ) A、选中 2 B、不选中 C、不一定 D、以上说法都是错误的 5、下面图形中偏移后图形属性没有发生变化的是?(A) A、多段线 B、椭圆弧 C、椭圆 D、样条曲线 6、下列关于动态块的制作的顺序正确的是:(A) A、绘制几何图形——添加参数——添加动作 B、添加参数——添加动作——绘制几何图形 C、添加参数——绘制几何图形——添加动作 D、绘制几何图形——添加动作——添加参数 7、使用 join 命令合并椭圆弧时,合并的方向是?(A) A、从源对象逆时针合并圆弧 B、从源对象顺时针合并圆弧 C、从目标对象逆时针合并圆弧 D、从目标对象顺时针合并圆弧 8、关于自动约束,下面说法正确的是(A) A、相切对象必须共用同一交点 B、垂直对象必须共用同一交点 C、平滑对象必须共用同一交点 D、以上说法均不对 9、使用 Scale 命令缩放图形时,在提示输入比例时,输入 r,然后指定缩放的参照长度分别为 1、2,则缩放后的比例值为?(A) A、2 B、1 C、0.5 D、4 10、关于夹点,下列说法错误的是(B) A、夹点有三种状态:未 选中、选中和悬停 B、选中直线端部夹点后在鼠标右键菜单中选择“复制”可复制出一条和其长度、方向一样的直线 3 C、选中圆象限点的夹点后在鼠标右键菜单中选择“旋转”可以此点旋转该圆 D、选中圆中心点的夹点后在鼠标右键菜单中选择“旋转”则此圆不会发生如何变化 11、绘制如图所示图形,五边形内切 5 个相等圆,五边形左右两端点间距离为 85,求五边形减去 5 个圆的面积。(C ) A、1934.4616 B、1934.4617 C、1934.4618 D、1934.4619 12、引线标注中的点数最多可以设置几个?(D ) A、1 B、2 C、3 D、无限制 13、在对三维模型进行操作时下列说法错...
