20120808图纸设计交底会议纪要(机电)VIP免费

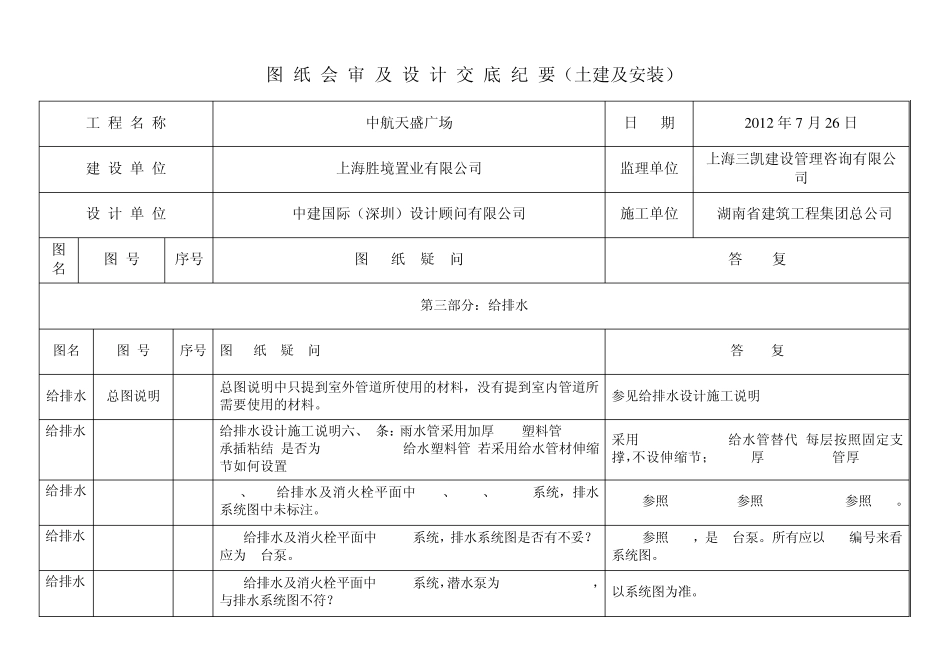

图 纸 会 审 及 设 计 交 底 纪 要（土建及安装） 工 程 名 称 中航天盛广场 日 期 2 0 1 2 年7 月2 6 日 建 设 单 位 上海胜境置业有限公司 监理单位 上海三凯建设管理咨询有限公司 设 计 单 位 中建国际（深圳）设计顾问有限公司 施工单位 湖南省建筑工程集团总公司 图名 图 号 序号 图 纸 疑 问 答 复 第三部分：给排水 图名 图 号 序号 图 纸 疑 问 答 复 给排水 总图说明 1 总图说明中只提到室外管道所使用的材料，没有提到室内管道所需要使用的材料。 参见给排水设计施工说明 给排水 GE_P_003 2 给排水设计施工说明六、3条：雨水管采用加厚 PVC塑料管S11.2承插粘结,是否为Mpa1.25 UPVC给水塑料管,若采用给水管材伸缩节如何设置? 采用Mpa1.25UPVC给水管替代.每层按照固定支撑，不设伸缩节； De110厚 4.7mm,160管厚 6.9mm. 给排水 GE_P_006 3 B2F、B1F给排水及消火栓平面中YF-1、YF-5、YF-10系统，排水系统图中未标注。 YF-1参照 W/-, YF-1参照 W/13, YF-10参照 W/-。 给排水 GE_P_006 4 B2F给排水及消火栓平面中YF-6系统，排水系统图是否有不妥？应为 4台泵。 YF-6参照 W/-，是 4台泵。所有应以 W/-编号来看系统图。 给排水 BM_P_101.2 5 B2F给排水及消火栓平面中YF-3系统，潜水泵为 80JYWQ40-15-4，与排水系统图不符？ 以系统图为准。 给排水 BM_P_102.2 6 B1F给排水及消火栓平面中Y/13、Y/20下沉式广场、车道集水坑未标注潜水泵型号。 Y/13 潜水泵参见 Y/12,Y/20坡道处水泵 Q=65立方，H=15m，功率 5.5KW。 给排水 BM_P_102.1 7 B1F给排水及消火栓平面中J/3、J/6给水管径标注是否有不妥？消防系统图为 DN250。 平面图有误，应为 DN250。 给排水 SP_P_101 8 室外给排水总图未见 J/11（人防给水）接口，仅在 B2F给排水及消火栓平面中标注，人防设计为从 B1F进水，请明确。 从 B2层穿至 B1，从 B1出户，详人防图纸。 给排水 PD_P_101.1 9 1F给排水及消火栓平面LL-01～17是否为外走道屋面排水？ 是的。 给排水 BM_P_102 10 B1F给排水及消火栓平面中（3-1轴）、（3-6轴）车道地沟只标示地漏，是否排入 B2F地沟？ 非人防区域设 DN50地漏，设 DN50管道排入 B2F地沟。 给排水 GE_P_005 11 给水系统图是否缺少 BC楼 11F给水分支点？ 水箱设置应为屋顶，增设 11F给水分支点。 给排水 BM_P_4...
