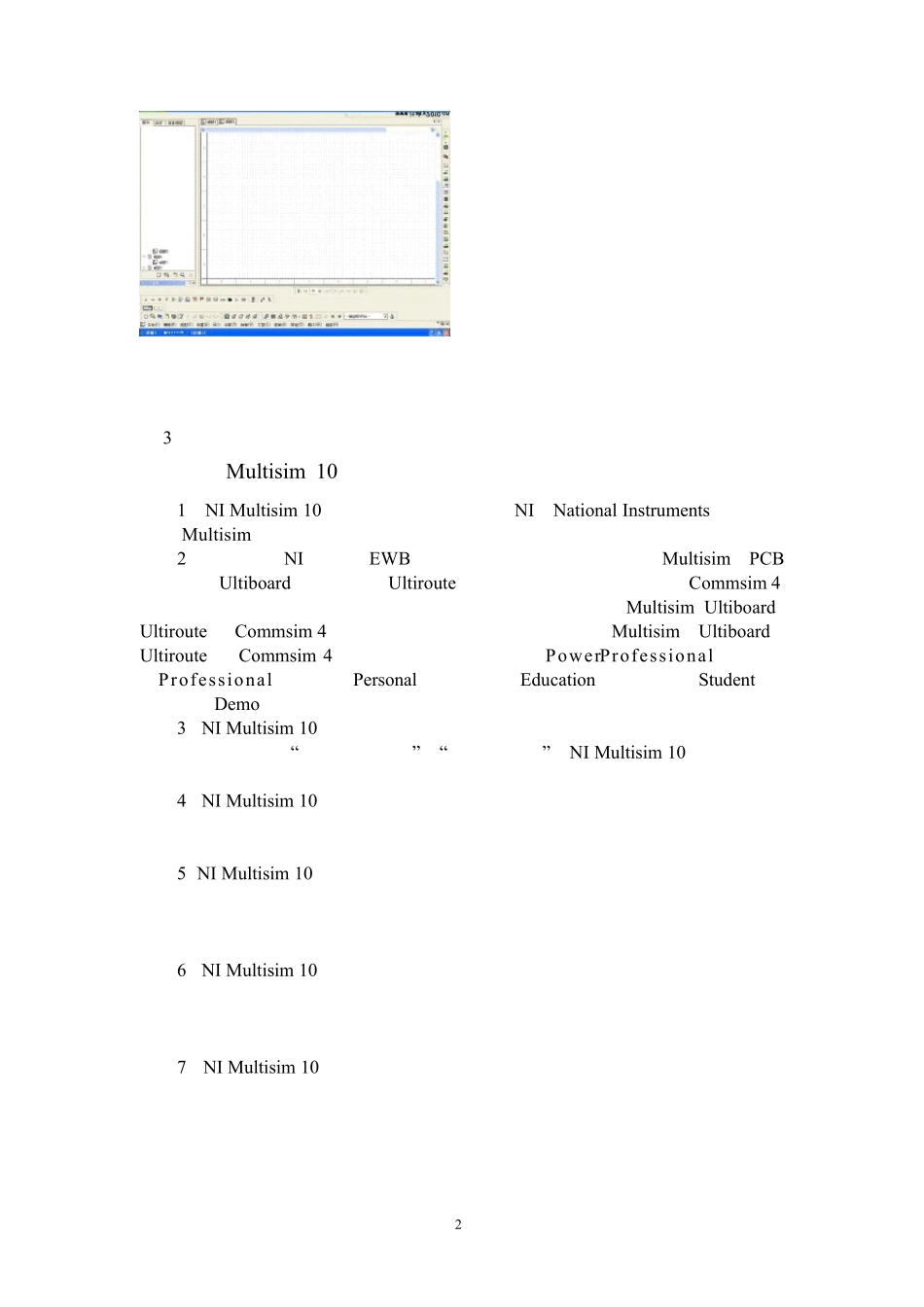

1Mu ltisim 10 简明教程1、启动操作,启动 Mu ltisim10 以后,出现以下界面,如图 1 所示。图 12、Mu ltisim 10 打开后的界面如图 2 所示:主要有菜单栏,工具栏,缩放栏,设计栏,仿真栏,工程栏,元件栏,仪器栏,电路图编辑窗口等部分组成。图 23、选择文件/新建/原理图,即弹出图 3 所示的主设计窗口。2图 3一、Multisim 10 功能简介1、NI Multisim 10 是美国国家仪器公司(NI,National Instruments)最新推出的 Multisim 最新版本。2、目前美国 NI 公司的 EWB 的包含有电路仿真设计的模块 Multisim、PCB设计软件 Ultiboard、布线引擎 Ultiroute 及通信电路分析与设计模块 Commsim 4个部分,能完成从电路的仿真设计到电路版图生成的全过程。Multisim、Ultiboard、Ultiroute 及 Commsim 4 个部分相互独立,可以分别使用。Multisim、Ultiboard、Ultiroute 及 Commsim 4 个部分有增强专业版(PowerProfessional)、专业版(Professional)、个人版(Personal)、教育版(Education)、学生版(Student)和演示版(Demo)等多个版本,各版本的功能和价格有着明显的差异。3、NI Multisim 10 用软件的方法虚拟电子与电工元器件,虚拟电子与电工仪器和仪表,实现了“软件即元器件”、“软件即仪器”。NI Multisim 10 是一个原理电路设计、电路功能测试的虚拟仿真软件。4、NI Multisim 10 的元器件库提供数千种电路元器件供实验选用,同时也可以新建或扩充已有的元器件库,而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到,因此也很方便的在工程设计中使用。5、NI Multisim 10 的虚拟测试仪器仪表种类齐全,有一般实验用的通用仪器,如万用表、函数信号发生器、双踪示波器、直流电源;而且还有一般实验室少有或没有的仪器,如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。6、NI Multisim 10 具有较为详细的电路分析功能,可以完成电路的瞬态分析和稳态分析、 时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法,以帮助设计人员分析电路的性能。7、NI Multisim 10 可以设计、测试和演示各种电子电路,包括电工学、模拟电路、数字电、射频电路及微控制器和接口电路等。可以对被仿真的电路中的元器件设置各种故障,如开路、短路和不同程度的漏...
