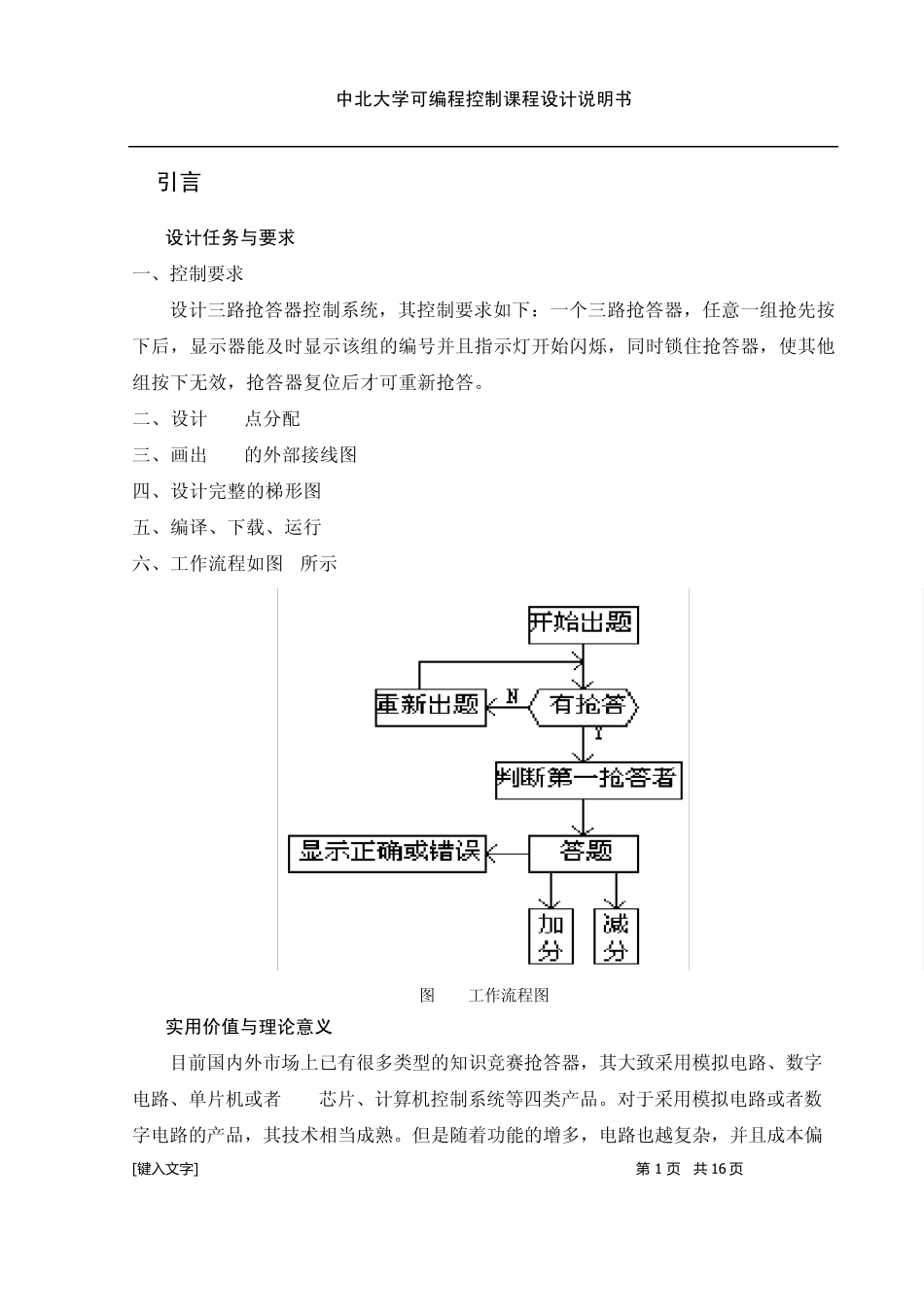

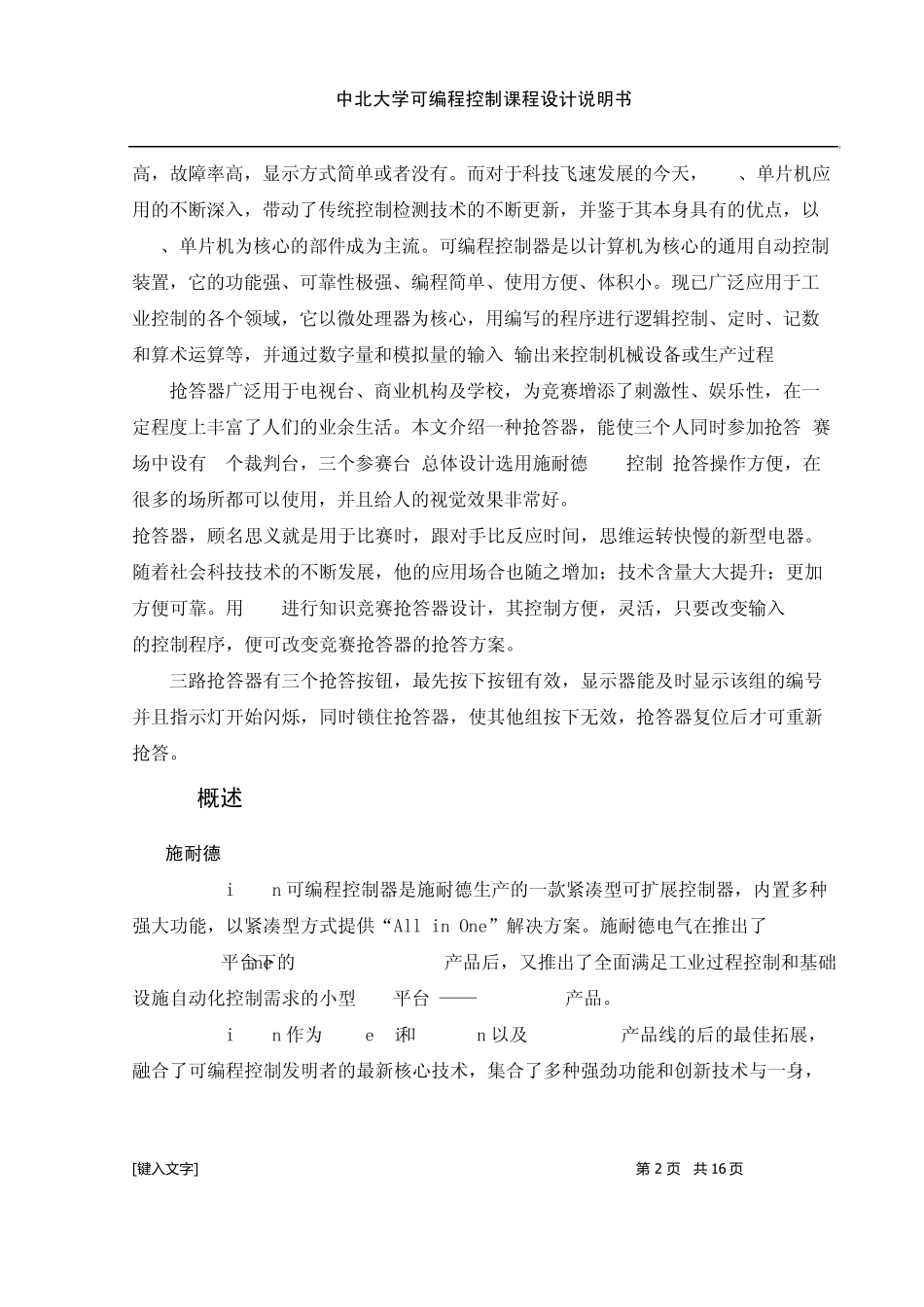

中北大学可编程控制课程设计说明书 [键 入文字] 第 1 页 共 16 页 1 引言 1.1设计任务与要求 一、控制要求 设计三路抢答器控制系统，其控制要求如下：一个三路抢答器，任意一组抢先按下后，显示器能及时显示该组的编号并且指示灯开始闪烁，同时锁住抢答器，使其他组按下无效，抢答器复位后才可重新抢答。 二、设计 I/O点分配 三、画出 PLC的外部接线图 四、设计完整的梯形图 五、编译、下载、运行 六、工作流程如图1所示 图 1.1工作流程图 1.2实用价值与理论意义 目前国内外市场上已有很多类型的知识竞赛抢答器，其大致采用模拟电路、数字电路、单片机或者 PLC芯片、计算机控制系统等四类产品。对于采用模拟电路或者数字电路的产品，其技术相当成熟。但是随着功能的增多，电路也越复杂，并且成本偏中北大学可编程控制课程设计说明书 [键 入文字] 第 2 页 共 16 页 高 ， 故 障 率 高 ， 显 示 方 式 简 单 或 者 没 有 。 而 对 于 科 技 飞 速 发 展 的 今 天 ， PLC、 单 片 机 应用 的 不 断 深 入 ， 带 动 了 传 统 控 制 检 测 技 术 的 不 断 更 新 ， 并 鉴 于 其 本 身 具 有 的 优 点 ， 以PLC、 单 片 机 为 核 心 的 部 件 成 为 主 流 。 可 编 程 控 制 器 是 以 计 算 机 为 核 心 的 通 用 自 动 控 制装 置 ， 它 的 功 能 强 、 可 靠 性 极 强 、 编 程 简 单 、 使 用 方 便 、 体 积 小 。 现 已 广 泛 应 用 于 工业 控 制 的 各 个 领 域 ， 它 以 微 处 理 器 为 核 心 ， 用 编 写 的 程 序 进 行 逻 辑 控 制 、 定 时 、 记 数和 算 术 运 算 等 ， 并 通 过 数 字 量 和 模 拟 量 的 输 入 /输 出 来 控 制 机 械 设 备 或 生 产 过 程 . 抢答器 广 泛 用 于 电视台、 商业 机 构及学校， 为 竞赛增添了 刺激性 、 娱乐性 ， 在一定 程 度上丰富了 人们的 业 余生 活。 本 文介绍一种抢答器 ， 能 使 三个 人同时 参加抢答,赛场中设 有 1个 裁判台， 三个 参赛台.总体 设 计 选用 施耐德PLC控 制 ,抢答操作方 便 ， 在很多的 场所都可 以 使 用 ， 并 且给人的 视觉效果非常好。 抢答器 ， 顾名...
