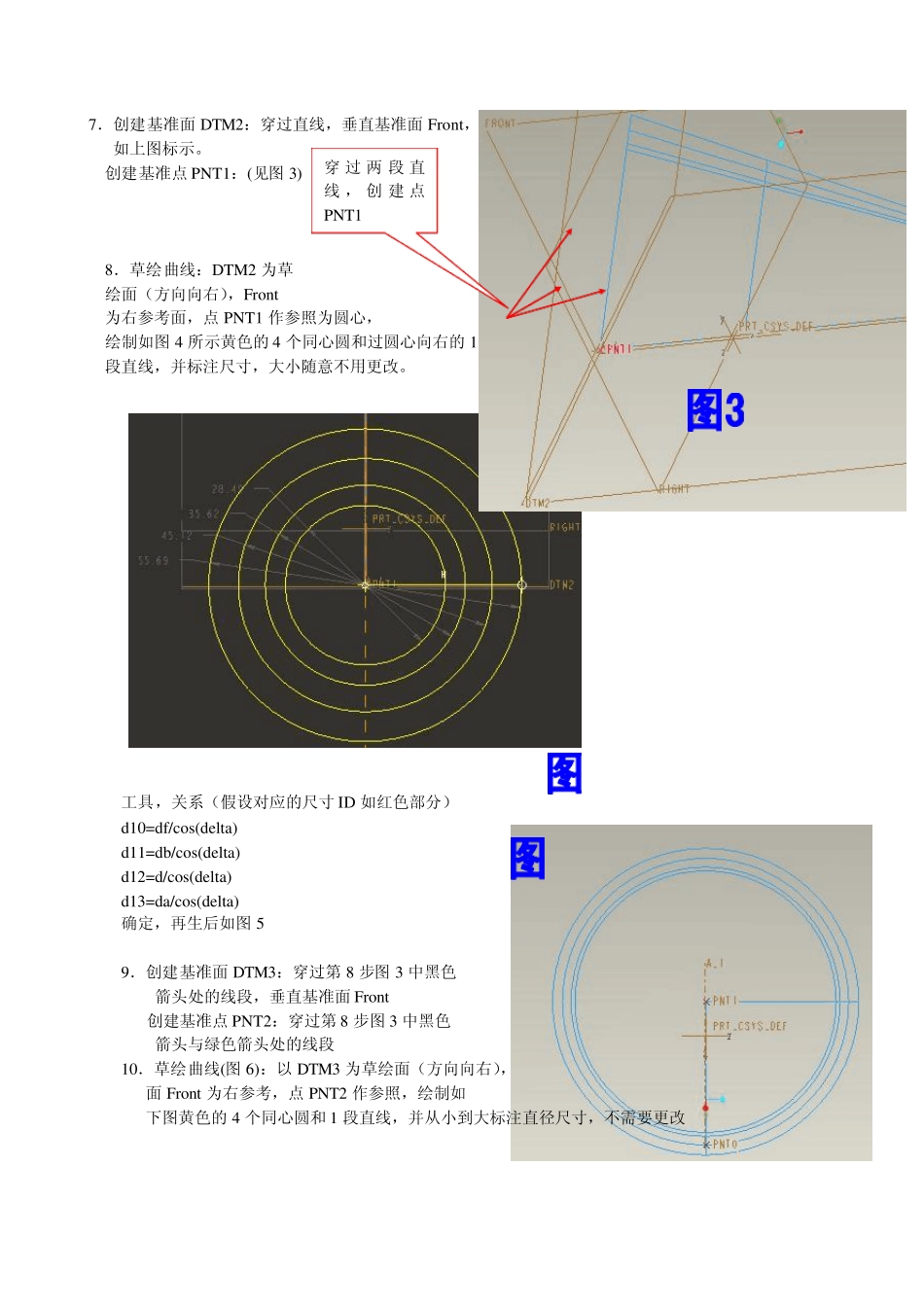

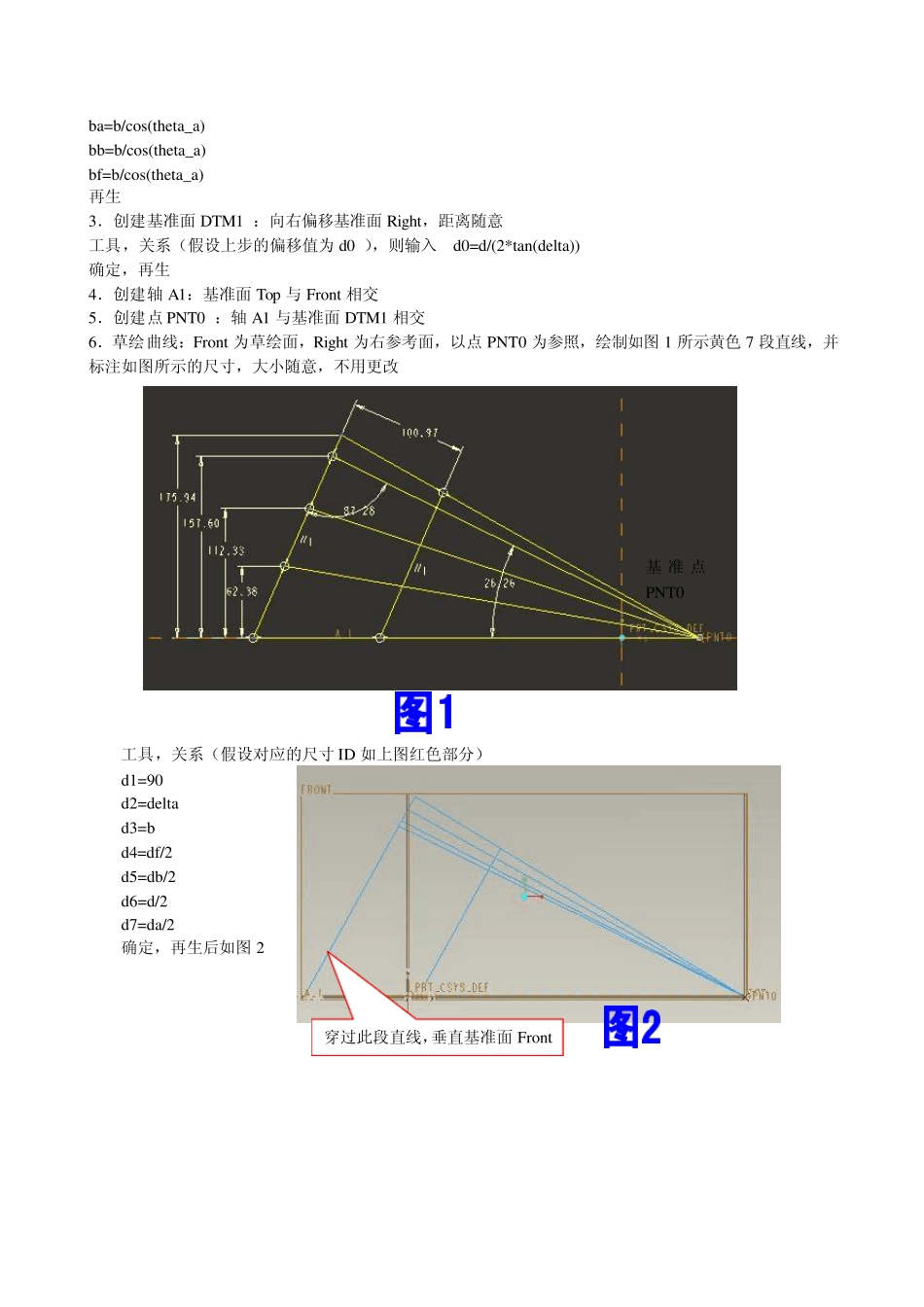

锥齿 1． 工具，参数 z 本齿轮齿数 25 m 模数 3 alpha 压力角 20 ha 齿顶高 0 hf 齿根高 0 h 齿高 0 z_asm 与之相啮合的齿轮数 45 delta 分锥角 0 delta_a 顶锥角 0 delta_b 基锥角 0 delta_f 根锥角 0 d 分度圆直径 0 da 齿顶圆直径 0 db 基圆直径 0 df 齿根圆直径 0 hb 齿基高 0 rx 锥距 0 theta_a 齿顶角 0 theta_b 齿基角 0 theta_f 齿根角 0 ba 齿顶宽 0 bb 齿基宽 0 bf 齿根宽 0 b 齿宽 20 2．工具，关系 ha=m hf=1.2m h=2.2*m delta=atan(z/z_asm) d=m*z db=d*cos(alpha) da=d+2*ha*cos(delta) df=d-2*hf*cos(delta) hb=(d-db)/(2*cos(delta)) rx=d/(2*sin(delta)) theta_a=atan(ha/rx) theta_b=atan(hb/rx) theta_f=atan(hf/rx) delta_a=delta+theta_a delta_b=delta-theta_b delta_f=delta-theta_f ba=b/cos(theta_a) bb=b/cos(theta_a) bf=b/cos(theta_a) 再生 3．创建基准面DTM1 ：向右偏移基准面Right，距离随意 工具，关系（假设上步的偏移值为 d0 ），则输入 d0=d/(2*tan(delta)) 确定，再生 4．创建轴 A1：基准面Top 与 Front 相交 5．创建点 PNT0 ：轴 A1 与基准面DTM1 相交 6．草绘曲线：Front 为草绘面，Right 为右参考面，以点 PNT0 为参照，绘制如图 1 所示黄色 7 段直线，并标注如图所示的尺寸，大小随意，不用更改 工具，关系（假设对应的尺寸 ID 如上图红色部分） d1=90 d2=delta d3=b d4=df/2 d5=db/2 d6=d/2 d7=da/2 确定，再生后如图 2 基准点PNT0 穿过此段直线，垂直基准面Front 7．创建基准面DTM2：穿过直线，垂直基准面Front， 如上图标示。 创建基准点 PNT1：(见图3) 8．草绘曲线：DTM2 为草 绘面（方向向右），Front 为右参考面，点 PNT1 作参照为圆心， 绘制如图4 所示黄色的 4 个同心圆和过圆心向右的 1 段直线，并标注尺寸，大小随意不用更改。 工具，关系（假设对应的尺寸 ID 如红色部分） d10=df/cos(delta) d11=db/cos(delta) d12=d/cos(delta) d13=da/cos(delta) 确定，再生后如图5 9．创建基准面DTM3：穿过第 8 步图3 中黑色 箭头处的线段，垂直基准面Front 创建基准点 PNT2：穿过第 8 步图3 中黑色 箭头与绿色箭头处的线段 10．草绘曲线(图6)：以 DTM3 为草绘面（方向向右）， 面Front 为右参考，点 PNT2 作参照，...
