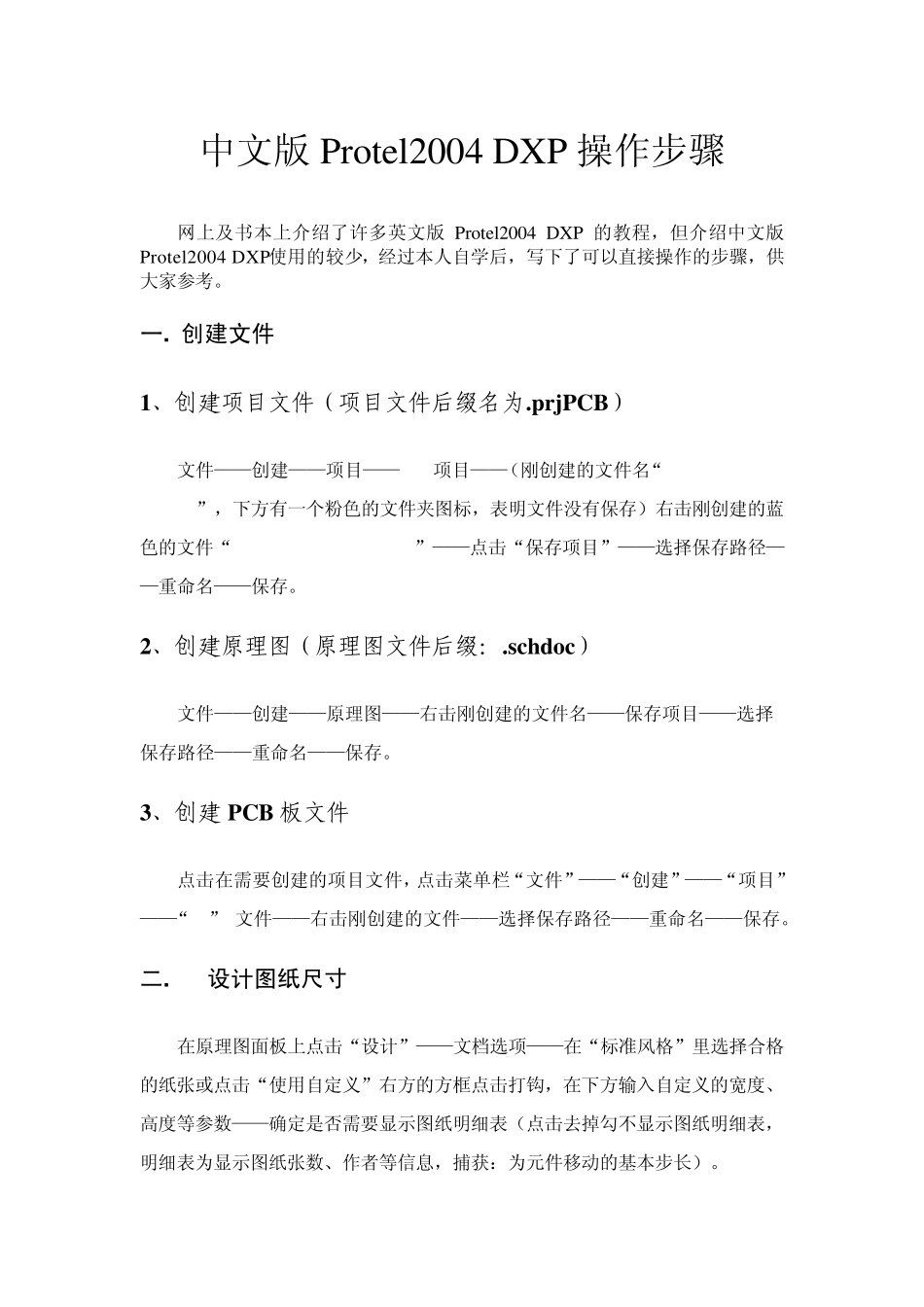

中文版Protel2004 DXP 操作步骤 网上及书本上介绍了许多英文版Protel2004 DXP 的教程,但介绍中文版Protel2004 DXP使用的较少,经过本人自学后,写下了可以直接操作的步骤,供大家参考。 一. 创建文件 1、创建项目文件(项目文件后缀名为.prjPCB) 文件——创建——项目——PCB项目——(刚创建的文件名“PCB-Project1. prjPCB”,下方有一个粉色的文件夹图标,表明文件没有保存)右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。 2、创建原理图(原理图文件后缀:.schdoc) 文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。 3、创建 PCB 板文件 点击在需要创建的项目文件,点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。 二. 设计图纸尺寸 在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩,在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表(点击去掉勾不显示图纸明细表,明细表为显示图纸张数、作者等信息,捕获:为元件移动的基本步长)。 放大图纸——Pgup,缩小图纸——PageDn,合适大小——Ctrl+ PageDn,移动图纸——右击出现手型不放拖动。 三. 元件、封装载入元件库 提示:原理图和 PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件(不是文件菜单中的保存),否则容易死机。 1 . 元件和封装载入元件库: 在原理图界面,点击“放置”——点击“库参考”右方带 3个点的方框——点击“库”右方带 3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择 All Files(全部)——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。 2 . 封装载入元件库 在 PCB板界面,——放置——元件——选择“封装”——点击“库参考”右方带 3个点的方框——在“库”右方“查找”——点击“元件库”“查找”中的“选择路径”的文件夹上点击——选择文件路径——点击左下方的 “查找”点击需要的文件。 四. 自制原理图元件 (注意:在原理图 .schdoc界面上不能创建原理图文件) 文件——创建——库——原理图库——右击左边新建的(Schlib.schd...
