QCT7072004车用中央电气接线盒技术条件VIP免费

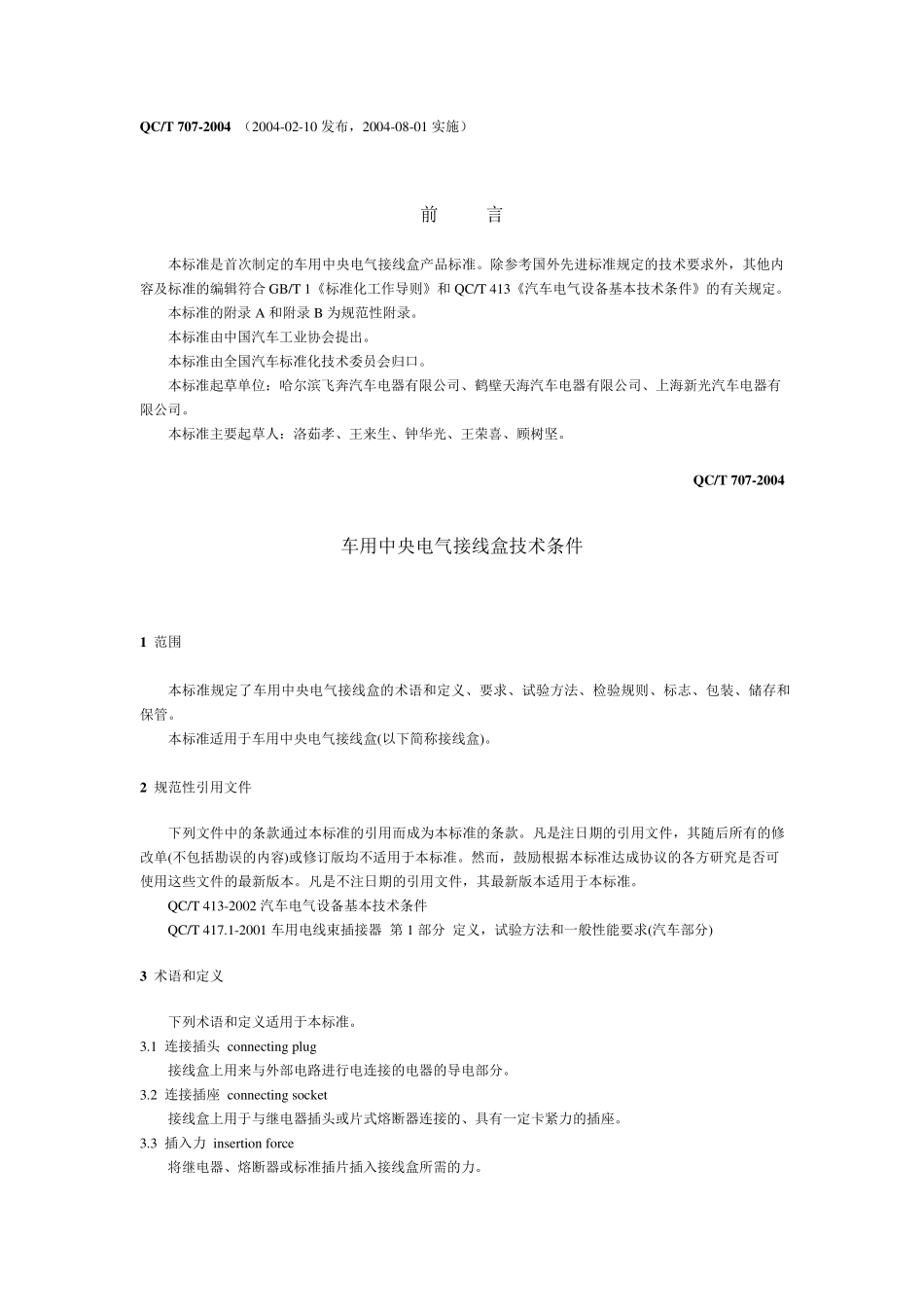

QC/T 707-2004 （2004-02-10 发布，2004-08-01 实施） 前 言 本标准是首次制定的车用中央电气接线盒产品标准。除参考国外先进标准规定的技术要求外，其他内容及标准的编辑符合GB/T 1《标准化工作导则》和QC/T 413《汽车电气设备基本技术条件》的有关规定。 本标准的附录A 和附录B 为规范性附录。 本标准由中国汽车工业协会提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：哈尔滨飞奔汽车电器有限公司、鹤壁天海汽车电器有限公司、上海新光汽车电器有限公司。 本标准主要起草人：洛茹孝、王来生、钟华光、王荣喜、顾树坚。 QC/T 707-2004 车用中央电气接线盒技术条件 1 范围 本标准规定了车用中央电气接线盒的术语和定义、要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于车用中央电气接线盒(以下简称接线盒)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括 勘 误 的内容)或 修订 版 均 不适用于本标准。然 而，鼓 励 根 据 本标准达 成协议 的各 方研 究 是否 可使 用这 些 文件的最 新版 本。凡是不注日期的引用文件，其最 新版 本适用于本标准。 QC/T 413-2002 汽车电气设备基本技术条件 QC/T 417.1-2001 车用电线束 插 接器 第 1 部 分 定义，试验方法和一 般 性能 要求(汽车部 分 ) 3 术语和定义 下列术语和定义适用于本标准。 3.1 连 接插 头 connecting plu g 接线盒上用来与 外部 电路 进行 电连 接的电器的导电部 分 。 3.2 连 接插 座 connecting socket 接线盒上用于与 继 电器插 头 或 片 式 熔 断 器连 接的、具 有一 定卡 紧 力 的插 座 。 3.3 插 入 力 insertion force 将 继 电器、熔 断 器或 标准插 片 插 入 接线盒所需 的力 。 3.4 拔出力 w ithdraw al force 将继电器、熔断器或标准插片从接线盒中拔出所需的力。 3.5 桥接片 bridge blade 在测量电压降时，连接继电器或熔断器拆下后需要导通部位，具有不同形状的一种接线片。 4 要求 4.1 一般要求 接线盒应符合本标准的规定，并按照经规定程序批准的图样及设计文件制造。 4.2 温度范围 接线盒为连续定额。应能在-40℃～70℃(驾驶室内)、-40℃～110℃(发动机罩下)的温度范围内正常接通、断开，其储存温...
