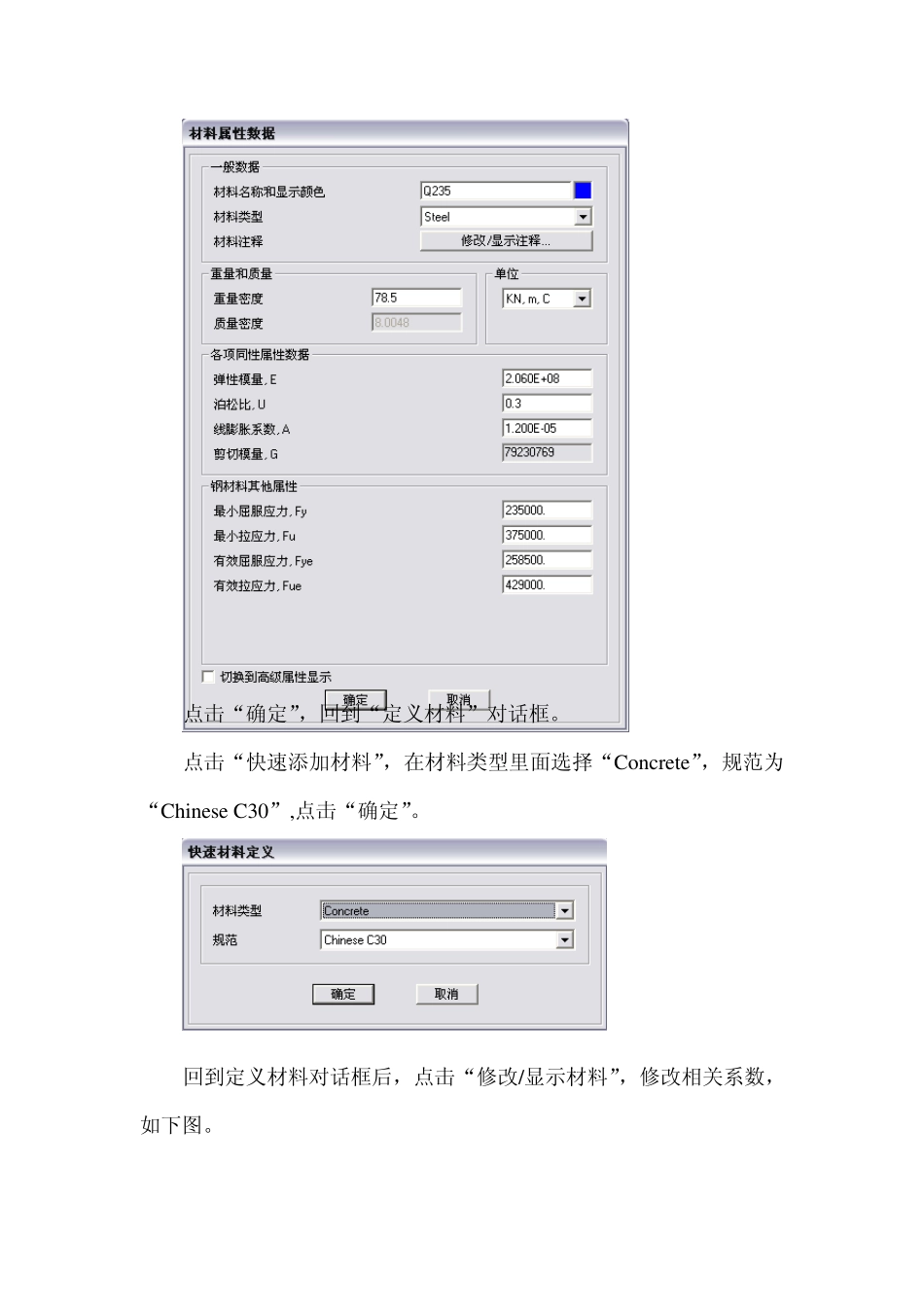

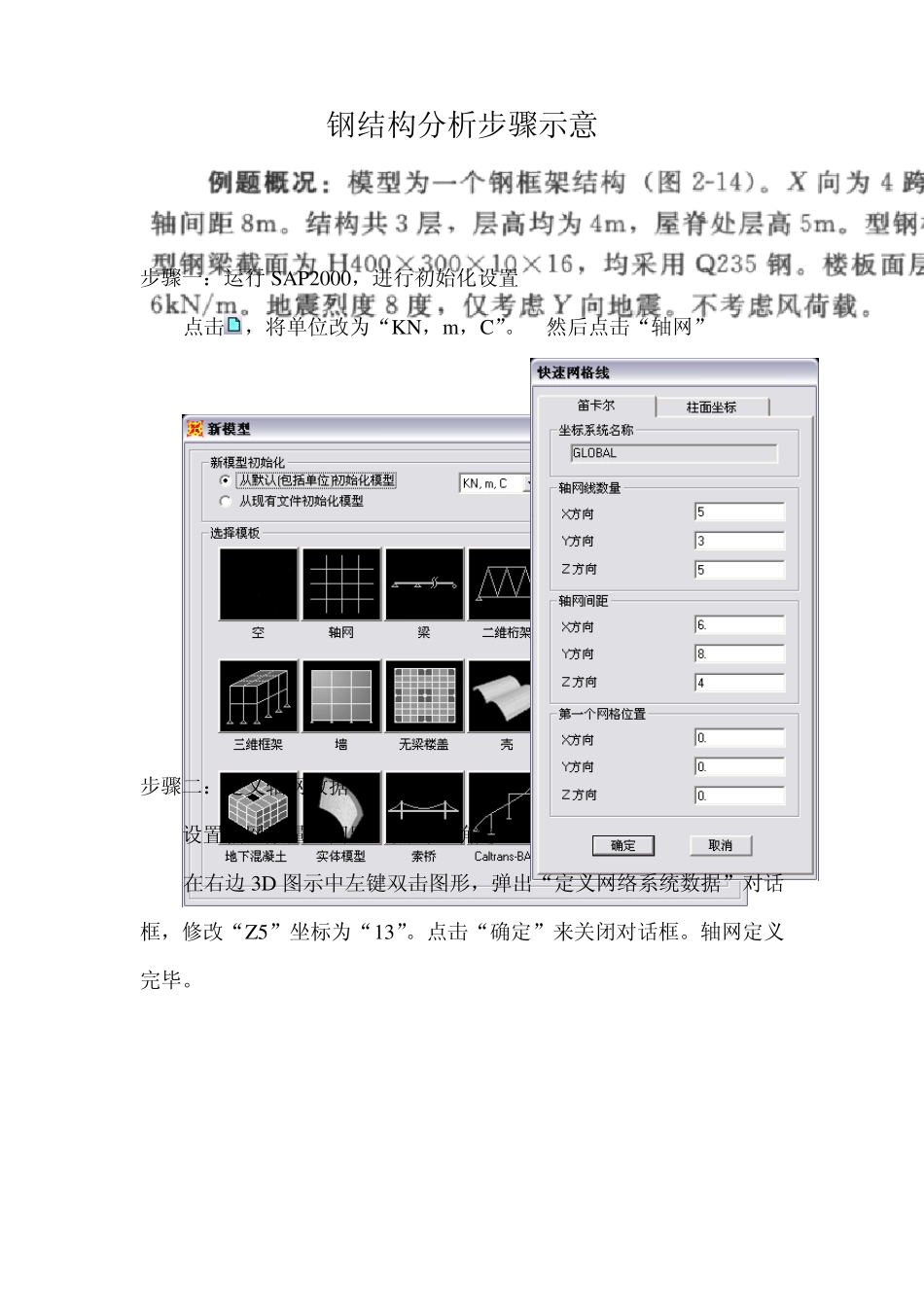

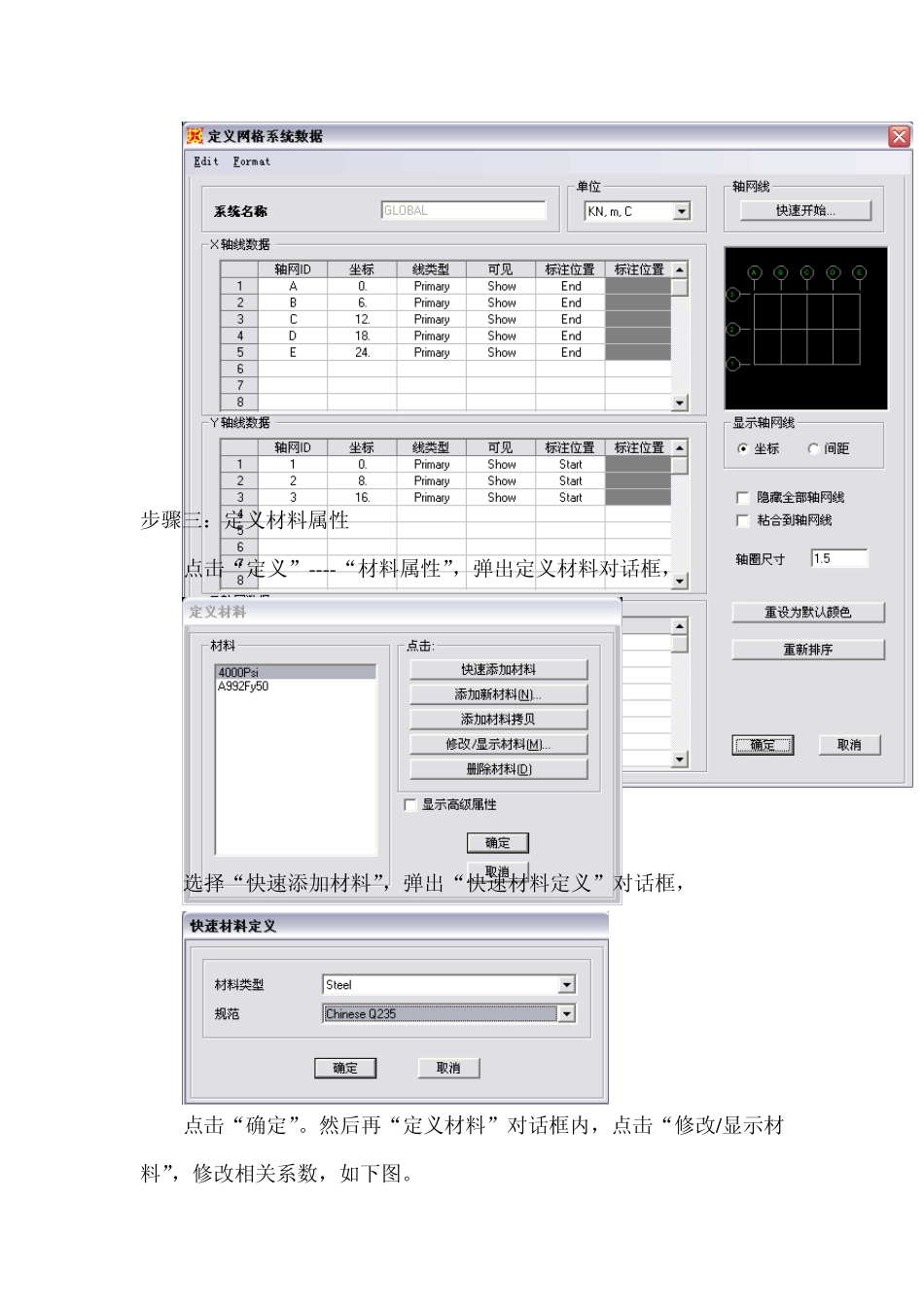

钢结构分析步骤示意 步骤一：运行SAP2000，进行初始化设置 点击，将单位改为“KN，m ，C”。 然后点击“轴网” 步骤二：定义轴网数据 设置轴网数量、间距。点击“确定”。 在右边 3D 图示中左键双击图形，弹出“定义网络系统数据”对话框，修改“Z5”坐标为“13”。点击“确定”来关闭对话框。轴网定义完毕。 步骤三：定义材料属性 点击“定义”----“材料属性”，弹出定义材料对话框， 选择“快速添加材料”，弹出“快速材料定义”对话框， 点击“确定”。然后再“定义材料”对话框内，点击“修改/显示材料”，修改相关系数，如下图。 点击“确定”，回到“定义材料”对话框。 点击“快速添加材料”，在材料类型里面选择“Concrete”，规范为“Chinese C30”,点击“确定”。 回到定义材料对话框后，点击“修改/显示材料”，修改相关系数，如下图。 点击“确定”，“确定”，材料定义完成。 步骤四：定义框架截面 点击“定义”---“截面属性”---“框架截面”，弹出“框架属性” 点击“添加新属性”，然后点击第一个图形， 弹出下图，修改相关参数。并点击“确定”。 回到“框架属性”界面后，再次点击“添加新属性”， 选择第一个图形，弹出下图，修改相关系数，然后点击“确定”。 点击“确定”。框架截面定义完成。 步骤五：定义版界面属性 点击“定义”---“截面属性”---“面属性”，弹出“面界面”对话框 点击“添加新界面”，弹出“壳截面数据”，并修改相关参数。点击“确定”。再点击“确定”，定义板截面完成。 步骤六：绘制构件 点击左侧窗口，使其激活。点击界面上不工具条中设置“YZ 视图”，使左侧视图进入 YZ（X=0）立面。点击绘制“框架/索单元”按钮，弹出“对象属性”浮动窗，在 Section 下拉列表选择“H500X300X12X20”分别在竖向轴线分层以两点方式绘制柱子。 柱子绘制完成后，在“绘制属性”浮动窗中Section 下拉列表选择“H400X300X10X16”，将一、二层的梁和屋面梁绘制上去。 在接卖弄左侧工具条中点击“选择全部”按钮，选中所选构件，点击“编辑”---“带属性复制”，弹出“复制”，修改相关参数，点击“确定”。 选择当前立面中所有梁柱节点 点击“编辑”---“拉伸”---“拉伸点成框架/索”，弹出对话框，并修改相关参数，点击“确定”。框架构件绘制完成。 点击界面上部工具条中“XY 视图”按钮，使左侧视图进入 XY平面，。点击工具条中“表单中下移”按钮，使平面视图进入...
