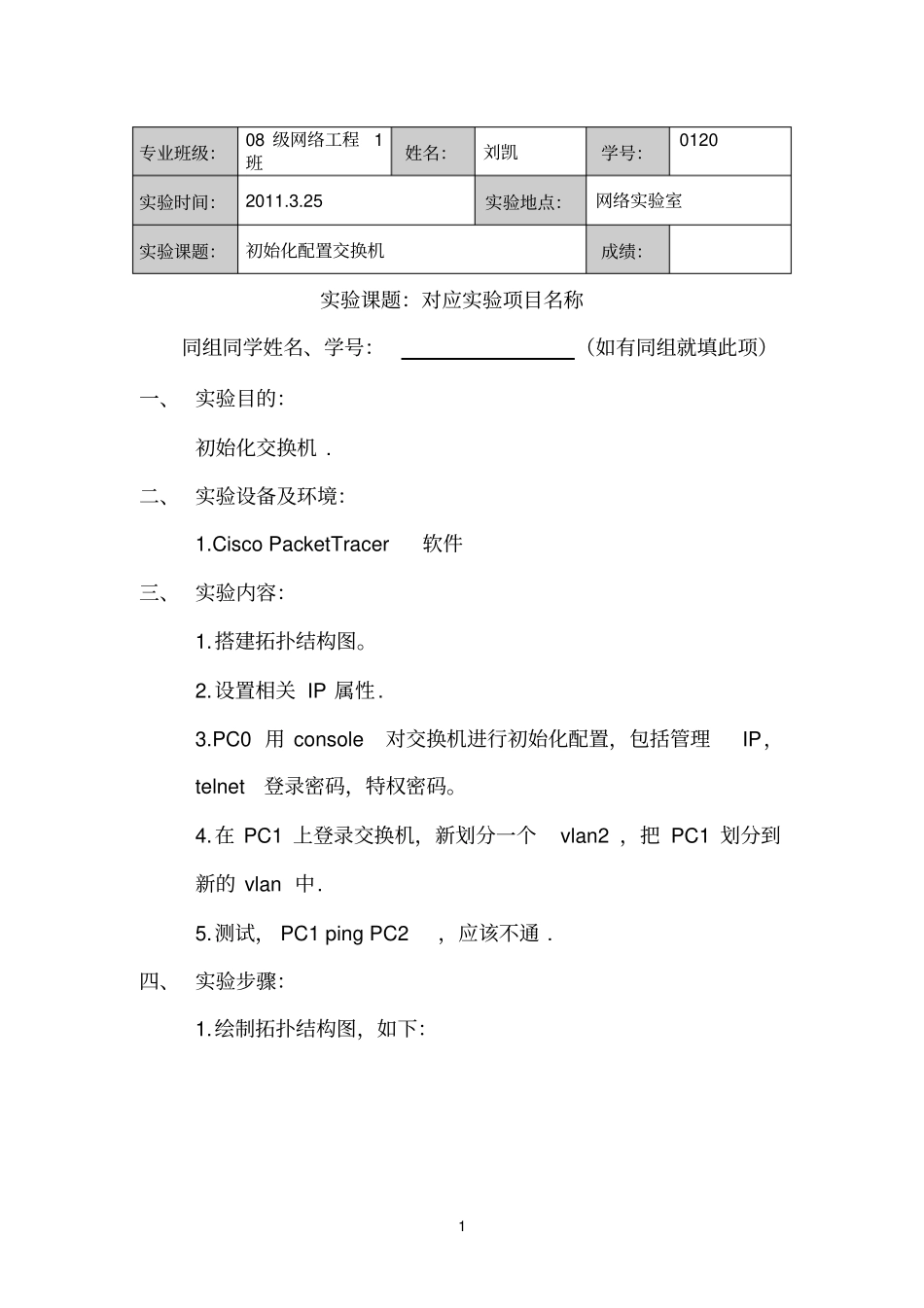

1 实验课题:对应实验项目名称同组同学姓名、学号:(如有同组就填此项)一、 实验目的:初始化交换机 . 二、 实验设备及环境:1.Cisco PacketTracer软件三、 实验内容:1.搭建拓扑结构图。2.设置相关 IP 属性. 3.PC0 用 console对交换机进行初始化配置,包括管理IP,telnet登录密码,特权密码。4.在 PC1 上登录交换机,新划分一个vlan2 ,把 PC1 划分到新的 vlan 中. 5.测试, PC1 ping PC2 ,应该不通 . 四、 实验步骤:1.绘制拓扑结构图,如下:专业班级:08 级网络工程1班姓名:刘凯学号:0120 实验时间:2011.3.25 实验地点:网络实验室实验课题:初始化配置交换机成绩:2 2.用 pc0 的超级终端来初始化配置交换机.配置过程如下图:3 3.对交换机初始化配置完成, 进入 PC1 的命令提示符,输入 回车,如下图:4 4.用PC1去ping PC2的,如下图:五、实验小结:1.配置线接电脑的COM 口(RS232 标准),第一次对交换机配置必须用 Console线. 2. 配置完交换机的管理IP ,要 no shutdown 来开启端口,不然telnet登录不了交换机配置 .
