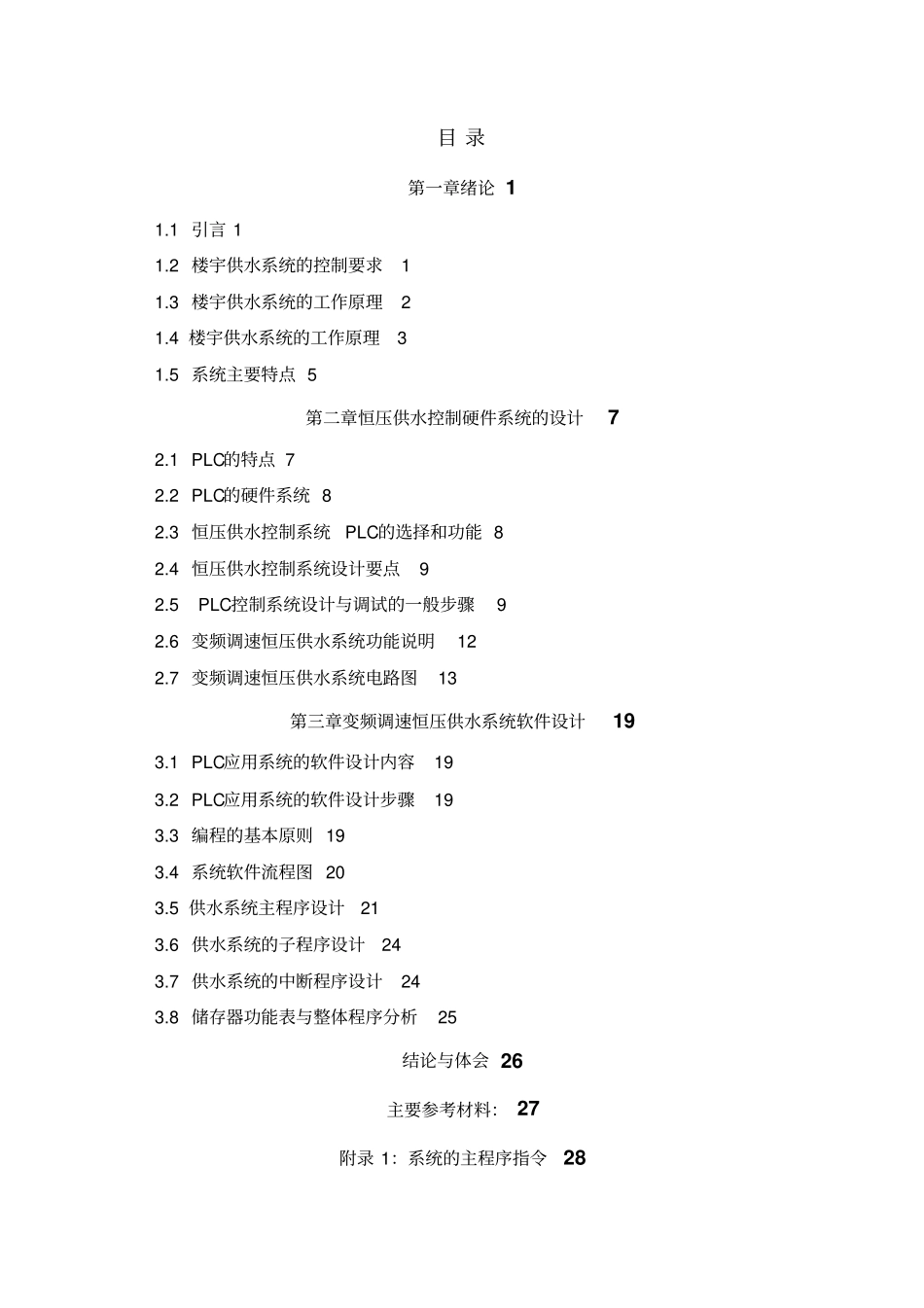

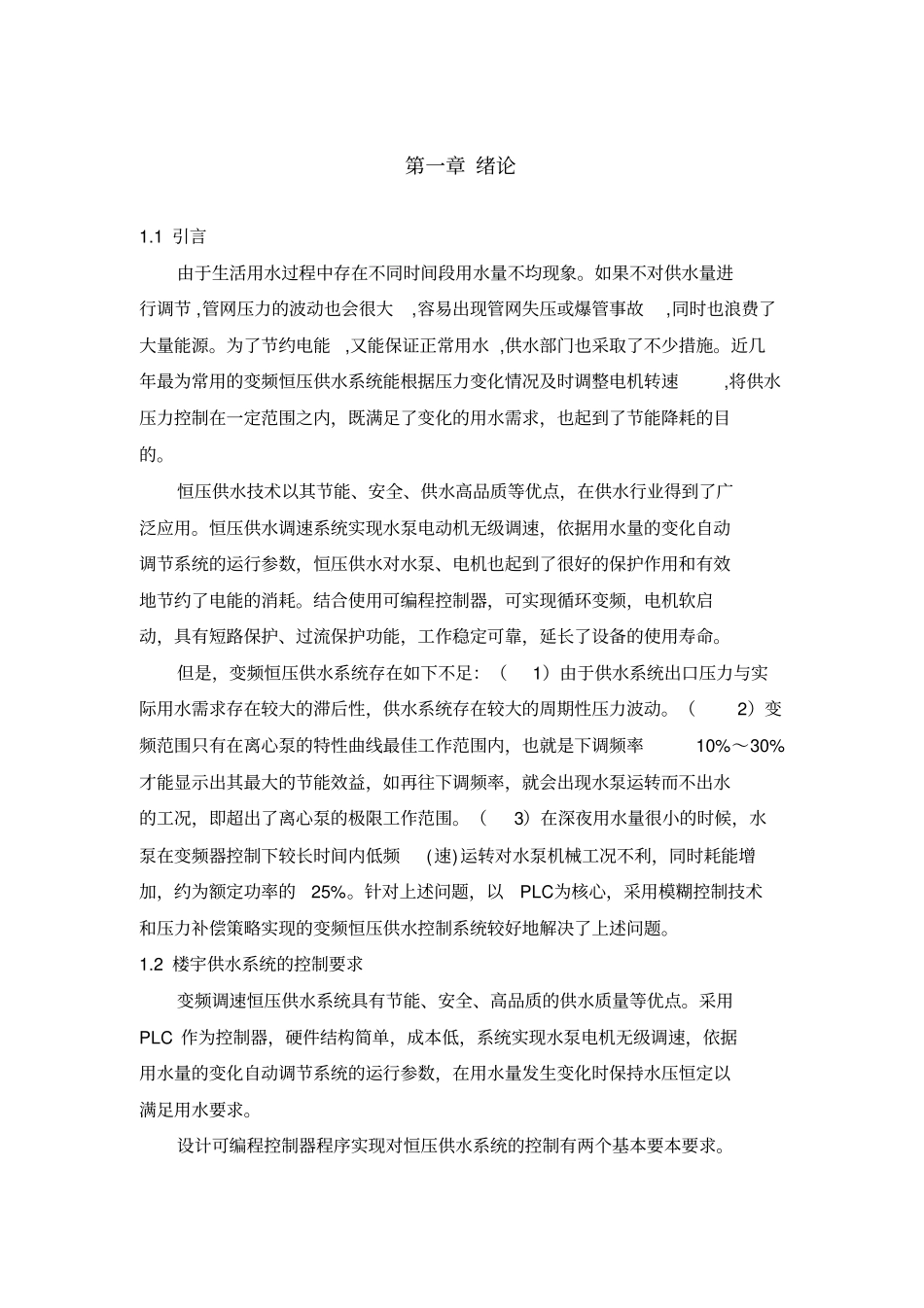

目 录第一章绪论 1 1.1 引言 1 1.2 楼宇供水系统的控制要求1 1.3 楼宇供水系统的工作原理2 1.4 楼宇供水系统的工作原理3 1.5 系统主要特点 5 第二章恒压供水控制硬件系统的设计7 2.1 PLC的特点 7 2.2 PLC的硬件系统 8 2.3 恒压供水控制系统PLC的选择和功能 8 2.4 恒压供水控制系统设计要点9 2.5PLC控制系统设计与调试的一般步骤9 2.6 变频调速恒压供水系统功能说明12 2.7 变频调速恒压供水系统电路图13 第三章变频调速恒压供水系统软件设计19 3.1 PLC应用系统的软件设计内容19 3.2 PLC应用系统的软件设计步骤19 3.3 编程的基本原则 19 3.4 系统软件流程图 20 3.5 供水系统主程序设计21 3.6 供水系统的子程序设计24 3.7 供水系统的中断程序设计24 3.8 储存器功能表与整体程序分析25 结论与体会 26 主要参考材料： 27 附录 1：系统的主程序指令28 附录 2：系统的子程序指令30 附录 3：系统的中断程序指令31第一章 绪论1.1 引言由于生活用水过程中存在不同时间段用水量不均现象。如果不对供水量进行调节 ,管网压力的波动也会很大,容易出现管网失压或爆管事故,同时也浪费了大量能源。为了节约电能,又能保证正常用水 ,供水部门也采取了不少措施。近几年最为常用的变频恒压供水系统能根据压力变化情况及时调整电机转速,将供水压力控制在一定范围之内，既满足了变化的用水需求，也起到了节能降耗的目的。恒压供水技术以其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化自动调节系统的运行参数，恒压供水对水泵、电机也起到了很好的保护作用和有效地节约了电能的消耗。结合使用可编程控制器，可实现循环变频，电机软启动，具有短路保护、过流保护功能，工作稳定可靠，延长了设备的使用寿命。但是，变频恒压供水系统存在如下不足：（1）由于供水系统出口压力与实际用水需求存在较大的滞后性，供水系统存在较大的周期性压力波动。（2）变频范围只有在离心泵的特性曲线最佳工作范围内，也就是下调频率10%～30%才能显示出其最大的节能效益，如再往下调频率，就会出现水泵运转而不出水的工况，即超出了离心泵的极限工作范围。（3）在深夜用水量很小的时候，水泵在变频器控制下较长时间内低频(速)运转对水泵机械工况不利，同时耗能增加，约为额定功率的25%。针对上述问题，以PLC为核心，采用模糊控制技术和压力补偿策略实...
