悬挂式七氟丙烷气体灭火装置设计规范VIP免费

悬挂式七氟丙烷气体灭火装置设计规范_第1页
1/10
悬挂式七氟丙烷气体灭火装置设计规范_第2页
2/10
悬挂式七氟丙烷气体灭火装置设计规范_第3页
3/10

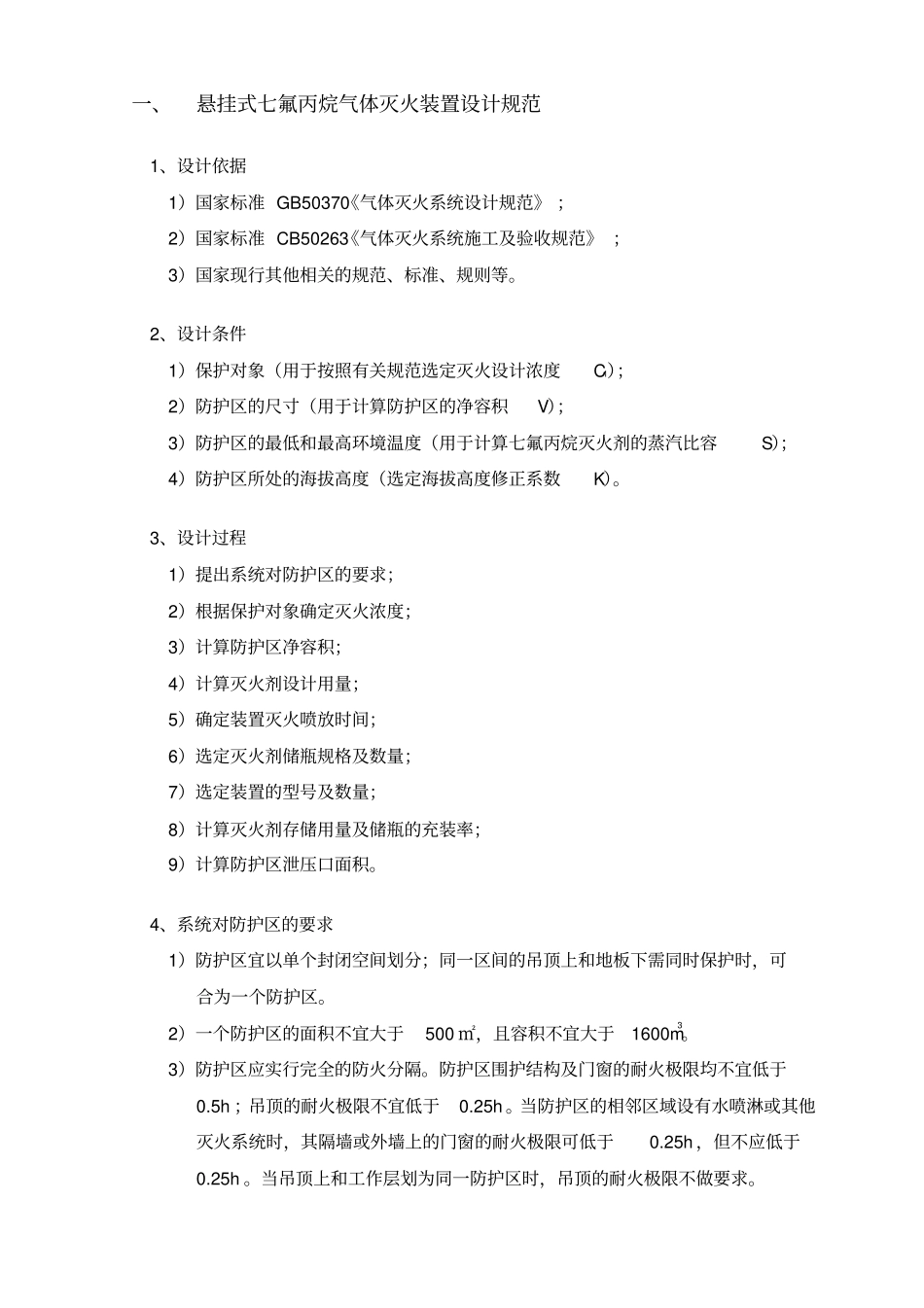

一、悬挂式七氟丙烷气体灭火装置设计规范1、设计依据1)国家标准 GB50370《气体灭火系统设计规范》 ;2)国家标准 CB50263《气体灭火系统施工及验收规范》 ;3)国家现行其他相关的规范、标准、规则等。2、设计条件1)保护对象(用于按照有关规范选定灭火设计浓度C1);2)防护区的尺寸(用于计算防护区的净容积V);3)防护区的最低和最高环境温度(用于计算七氟丙烷灭火剂的蒸汽比容S);4)防护区所处的海拔高度(选定海拔高度修正系数K)。3、设计过程1)提出系统对防护区的要求;2)根据保护对象确定灭火浓度;3)计算防护区净容积;4)计算灭火剂设计用量;5)确定装置灭火喷放时间;6)选定灭火剂储瓶规格及数量;7)选定装置的型号及数量;8)计算灭火剂存储用量及储瓶的充装率;9)计算防护区泄压口面积。4、系统对防护区的要求1)防护区宜以单个封闭空间划分;同一区间的吊顶上和地板下需同时保护时,可合为一个防护区。2)一个防护区的面积不宜大于500 ㎡,且容积不宜大于1600m3。3)防护区应实行完全的防火分隔。防护区围护结构及门窗的耐火极限均不宜低于0.5h ;吊顶的耐火极限不宜低于0.25h 。当防护区的相邻区域设有水喷淋或其他灭火系统时,其隔墙或外墙上的门窗的耐火极限可低于0.25h ,但不应低于0.25h 。当吊顶上和工作层划为同一防护区时,吊顶的耐火极限不做要求。4)防护区围护结构承受内压的允许压强,不宜低于1200Pa。5)防护区的门应为向疏散方向开启的防火门,并安装自动闭门器,以保证在气体喷放时能够处于关闭状态。但亦应保证用于疏散的门在任何状态下,都可以从防护区内部打开。6)防护区内影响气体灭火效果的各种设备都应能保证在喷放气体前联动停止或关闭,除泄压口外的开口应自动关闭。7)防护区应有保证人员在30s 内疏散完毕的通道和出口。8)防护区内的疏散通道和出口应设置应急照明和疏散指示标志。9)防护区的入口处应设置灭火系统的永久性标志牌和气体释放指示灯。10)灭火后的防护区应通风换气,地下防护区和无窗或设固定窗扇的地上防护区,应设置机械排风装置,排风口宜设在防护区的下部并应直通室外。通风换气的次数按照不少于每小时5 次考虑。有可开启外窗的防护区,可采用自然通风换气的方法进行通风换气。11)防护区应设置泄压口,泄压口应设置在防护区净高的2/3 以上,且宜设置在外墙上。当防护区不存在外墙时,可考虑设置在与走廊相隔的内墙上。12)防护区的最低环境温度不宜低于-10℃...
