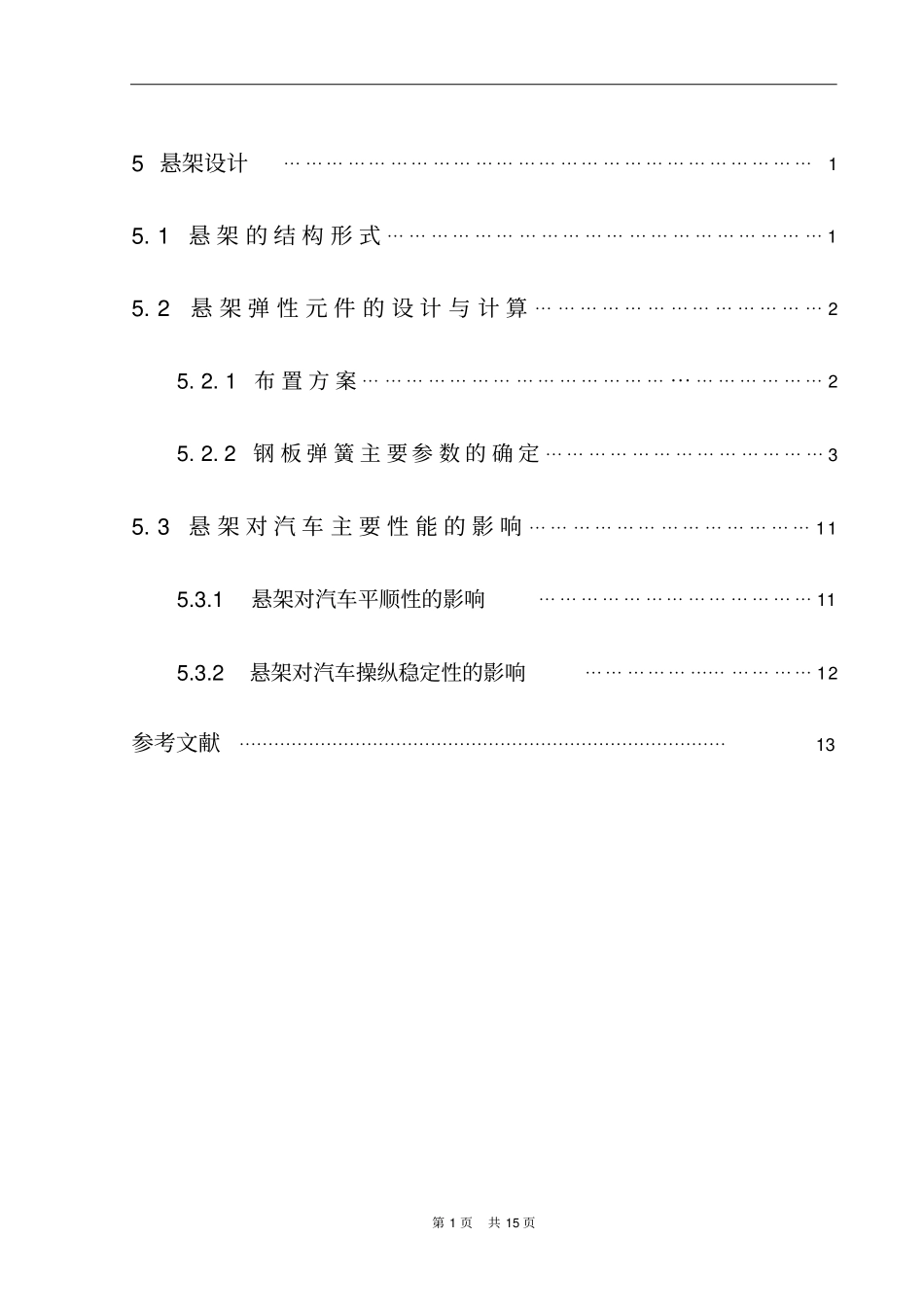

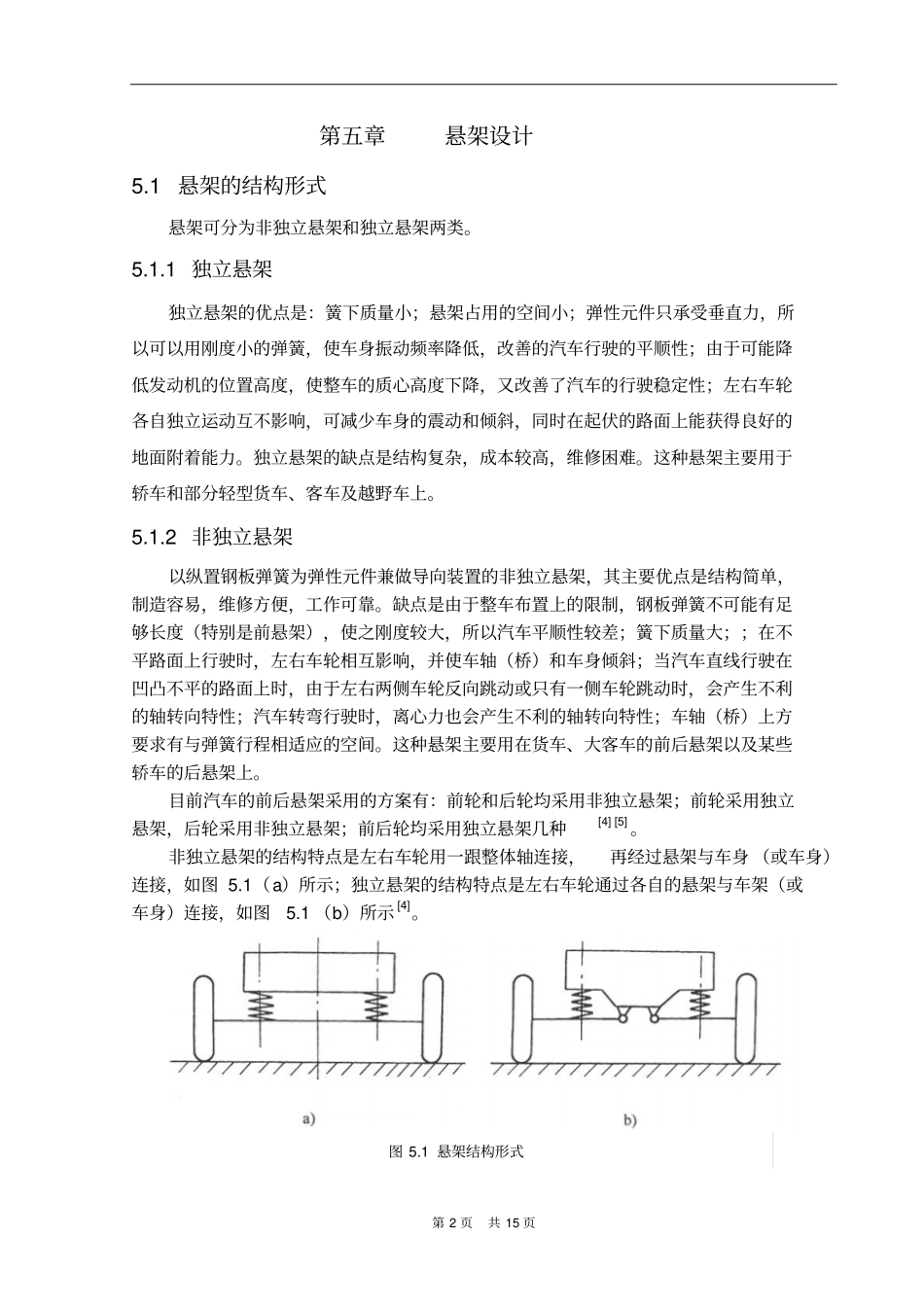

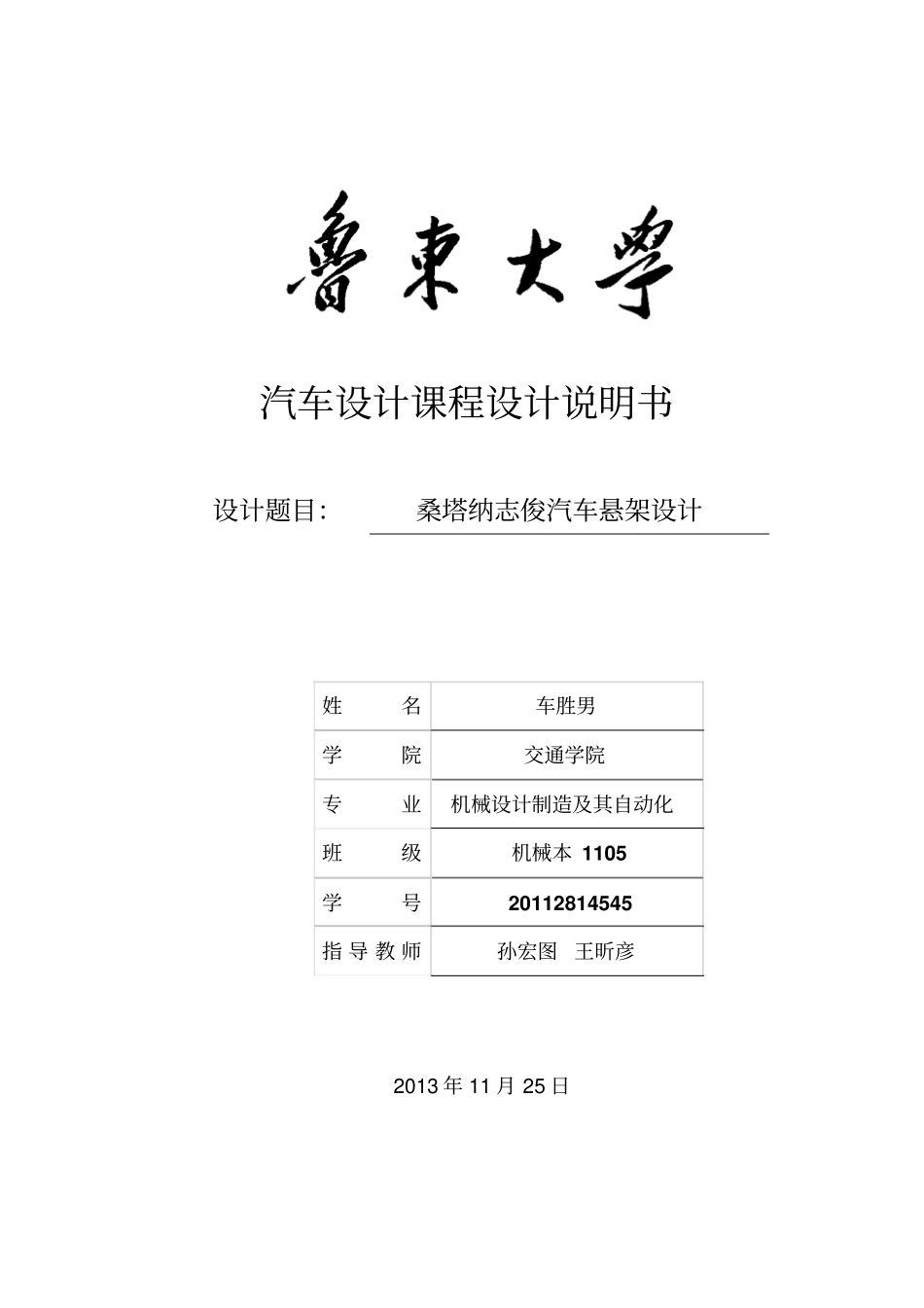

汽车设计课程设计说明书设计题目：桑塔纳志俊汽车悬架设计姓名车胜男学院交通学院专业机械设计制造及其自动化班级机械本 1105 学号20112814545 指 导 教 师孙宏图王昕彦2013 年 11 月 25 日第 1 页共 15 页5 悬架设计⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯1 5. 1悬 架 的 结 构 形 式 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 15. 2悬 架 弹 性 元 件 的 设 计 与 计 算 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 5. 2. 1布 置 方 案 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 2 5. 2. 2钢 板 弹 簧 主 要 参 数 的 确 定 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 3 5. 3悬 架 对 汽 车 主 要 性 能 的 影 响 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 11 5.3.1悬架对汽车平顺性的影响⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 115.3.2 悬架对汽车操纵稳定性的影响⋯ ⋯ ⋯ ⋯ ⋯ ⋯⋯ ⋯ ⋯ ⋯ ⋯ 12 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第 2 页共 15 页第五章悬架设计5.1 悬架的结构形式悬架可分为非独立悬架和独立悬架两类。5.1.1 独立悬架独立悬架的优点是：簧下质量小；悬架占用的空间小；弹性元件只承受垂直力，所以可以用刚度小的弹簧，使车身振动频率降低，改善的汽车行驶的平顺性；由于可能降低发动机的位置高度，使整车的质心高度下降，又改善了汽车的行驶稳定性；左右车轮各自独立运动互不影响，可减少车身的震动和倾斜，同时在起伏的路面上能获得良好的地面附着能力。独立悬架的缺点是结构复杂，成本较高，维修困难。这种悬架主要用于轿车和部分轻型货车、客车及越野车上。5.1.2 非独立悬架以纵置钢板弹簧为弹性元件兼做导向装置的非独立悬架，其主要优点是结构简单，制造容易，维修方便，工作可靠。缺点是由于整车布置上的限制，钢板弹簧不可能有足够长度（特别是前悬架），使之刚度较大，所以汽车平顺性较差；簧下质量大；；在不平路面上行驶时，左右车轮相互影响，并使车轴（桥）和车身倾斜；当汽车直线行驶在凹凸不平的路面上时，由于左右两侧车轮反向跳动或只有一侧车轮跳动时，会产...
