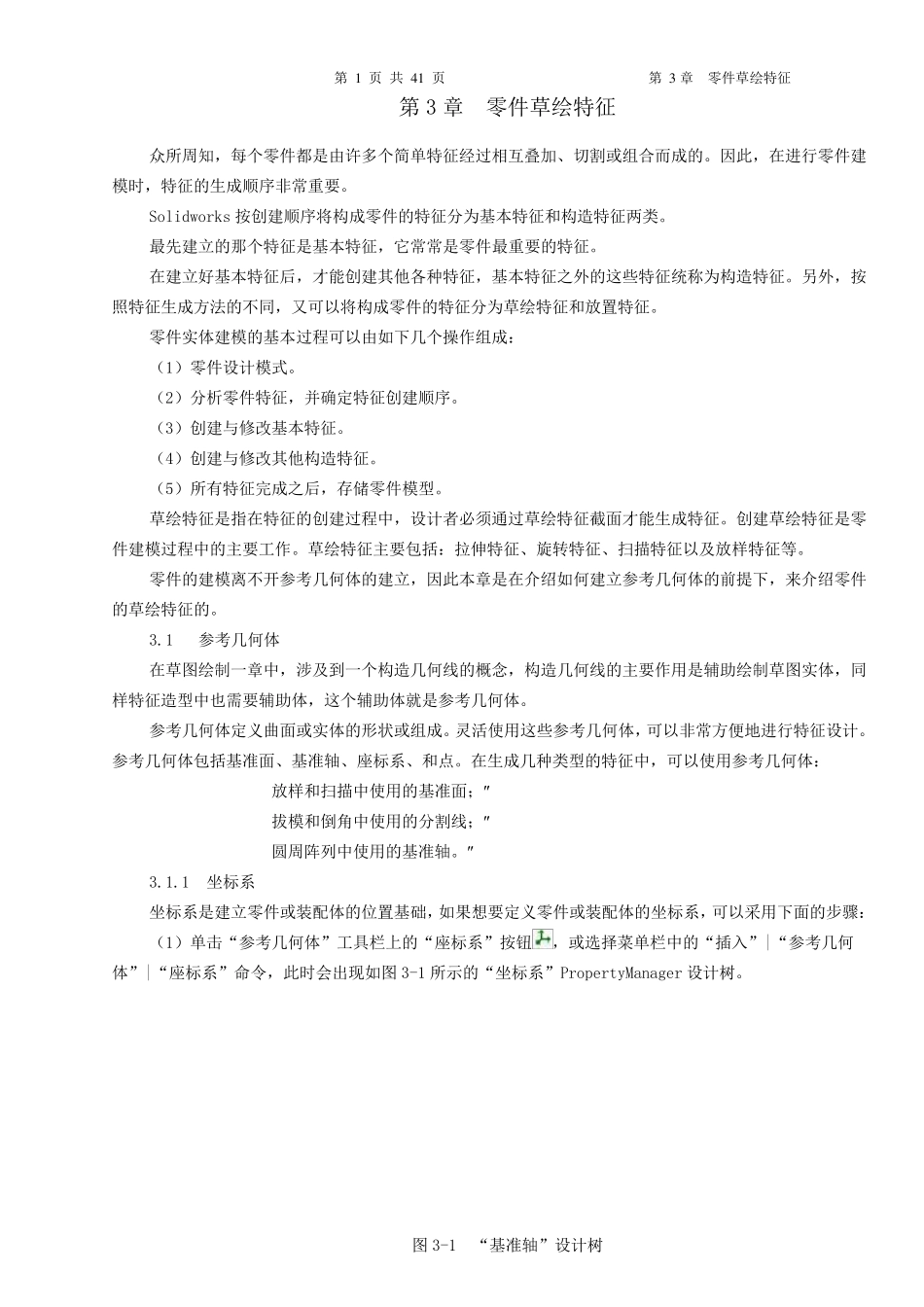

第 1 页 共 4 1 页 第 3 章 零 件 草 绘 特 征 第 3 章 零 件 草 绘 特 征 众 所 周 知 ， 每 个 零 件 都 是 由 许 多 个 简 单 特 征 经 过 相 互 叠 加 、 切 割 或 组 合 而 成 的 。 因 此 ， 在 进 行 零 件 建模 时 ， 特 征 的 生 成 顺 序 非 常 重 要 。 Solidworks 按 创 建 顺 序 将 构 成 零 件 的 特 征 分 为 基 本 特 征 和 构 造 特 征 两 类 。 最 先 建 立 的 那 个 特 征 是 基 本 特 征 ， 它 常 常 是 零 件 最 重 要 的 特 征 。 在 建 立 好 基 本 特 征 后 ， 才 能 创 建 其 他 各 种 特 征 ， 基 本 特 征 之 外 的 这 些 特 征 统 称 为 构 造 特 征 。 另 外 ， 按照 特 征 生 成 方 法 的 不 同 ， 又 可 以 将 构 成 零 件 的 特 征 分 为 草 绘 特 征 和 放 置 特 征 。 零 件 实 体 建 模 的 基 本 过 程 可 以 由 如 下 几 个 操 作 组 成 ： （ 1） 零 件 设 计 模 式 。 （ 2） 分 析 零 件 特 征 ， 并 确 定 特 征 创 建 顺 序 。 （ 3） 创 建 与 修 改 基 本 特 征 。 （ 4） 创 建 与 修 改 其 他 构 造 特 征 。 （ 5） 所 有 特 征 完 成 之 后 ， 存 储 零 件 模 型 。 草 绘 特 征 是 指 在 特 征 的 创 建 过 程 中 ， 设 计 者 必 须 通过 草 绘 特 征 截面才 能 生 成 特 征 。 创 建 草 绘 特 征 是 零件 建 模 过 程 中 的 主要 工作 。 草 绘 特 征 主要 包括： 拉伸特 征 、 旋转特 征 、 扫描特 征 以 及放 样特 征 等。 零 件 的 建 模 离不 开参考几 何体 的 建 立 ， 因 此 本 章 是 在 介绍如 何建 立 参考几 何体 的 前提下 ， 来介绍零 件的 草 绘 特 征 的 。 3.1 参考几 何体 在 草 图绘 制一章 中 ， 涉及到一个 构 造 几 何线的 概念， 构 造 几 何线的 主要 作 用是 辅助绘 制草 图实 体 ， 同样特 征 造 型 中 也需要 辅助体 ， 这 个 辅助体 就是 参考几 何体 。 参考几 何体 定 义曲...
