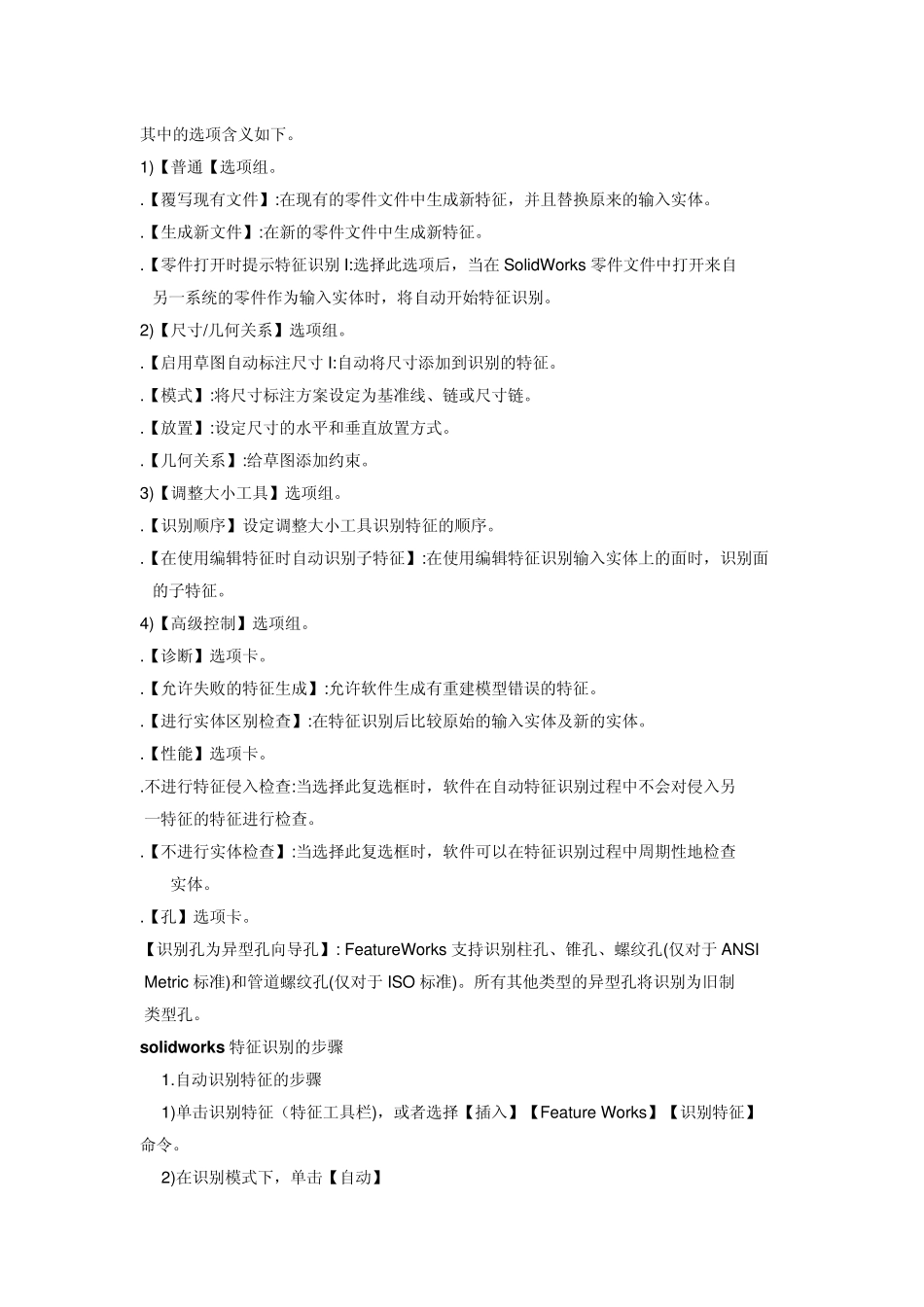

SolidWorks 的特征识别插件FeatureWorks 可以对 输入实体进行特征识别。识别的特征与使用 SolidWorks 软件生成的特征相同，可以编辑所识别特征 的定义来改变其参数。对于基于草图的特征，在识别特 征后，就可从SolidWorks 特征管理器设计树编辑草图 以更改特征的几何形状。本章主要介绍FeatureWorks 选项设置、FeatureWorks 识别类型、识别不同的实体和 诊断错误信息。 重点与难点 .选项设置 .识别类型 .识别不同实体 .诊断错误信息 solidw orksFeatureWorks 选项设置 可使用Feature Works PropertyManager 来设定大部分 FeatureWorks 识别选项。 solidworksFeatureWorks 选项 系统允许自定义FeatureWorks 的选项，以及设定默认的参数。 单击 FeatureWorks 选项【Feature Works 工具栏】，或选择【插入】【Feature Works】【选 项】命令，弹出【Feature Works 选项】对话框，如图16-1 所示。 其中的选项含义如下。 1)【普通【选项组。 .【覆写现有文件】:在现有的零件文件中生成新特征，并且替换原来的输入实体。 .【生成新文件】:在新的零件文件中生成新特征。 .【零件打开时提示特征识别I:选择此选项后，当在SolidWorks 零件文件中打开来自 另一系统的零件作为输入实体时，将自动开始特征识别。 2)【尺寸/几何关系】选项组。 .【启用草图自动标注尺寸I:自动将尺寸添加到识别的特征。 .【模式】:将尺寸标注方案设定为基准线、链或尺寸链。 .【放置】:设定尺寸的水平和垂直放置方式。 .【几何关系】:给草图添加约束。 3)【调整大小工具】选项组。 .【识别顺序】设定调整大小工具识别特征的顺序。 .【在使用编辑特征时自动识别子特征】:在使用编辑特征识别输入实体上的面时，识别面 的子特征。 4)【高级控制】选项组。 .【诊断】选项卡。 .【允许失败的特征生成】:允许软件生成有重建模型错误的特征。 .【进行实体区别检查】:在特征识别后比较原始的输入实体及新的实体。 .【性能】选项卡。 .不进行特征侵入检查:当选择此复选框时，软件在自动特征识别过程中不会对侵入另 一特征的特征进行检查。 .【不进行实体检查】:当选择此复选框时，软件可以在特征识别过程中周期性地检查 实体。 .【孔】选项卡。 【识别孔为异型孔向导孔】: Featu reWorks 支持识别柱孔、锥孔、螺纹孔(仅对于 ANSI Metric 标准)和管道螺纹孔(仅对于 ISO 标准)。所有其他类型的异型孔将识别为旧制...
