solidworks实例教程——丝杠设计过程VIP免费

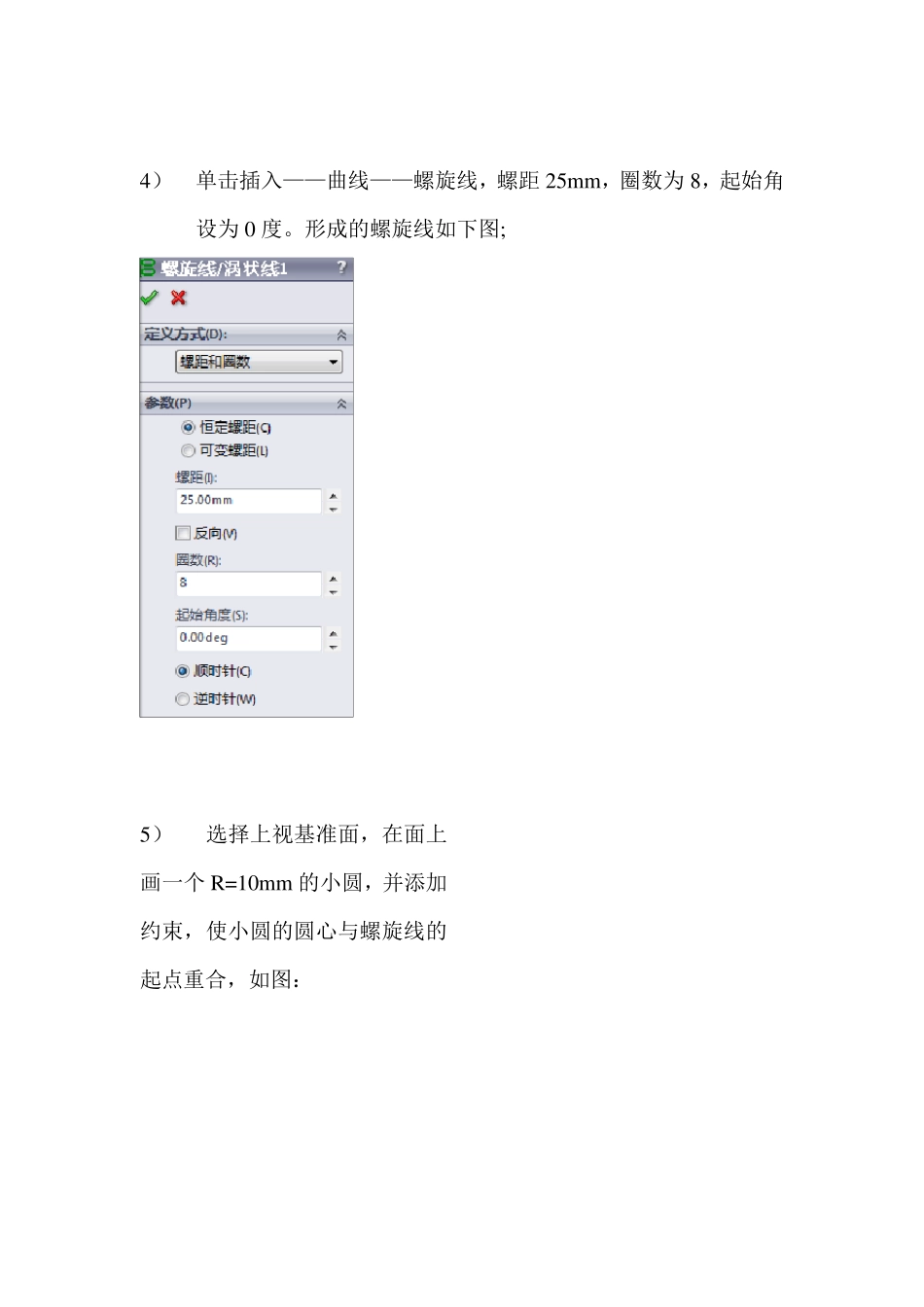

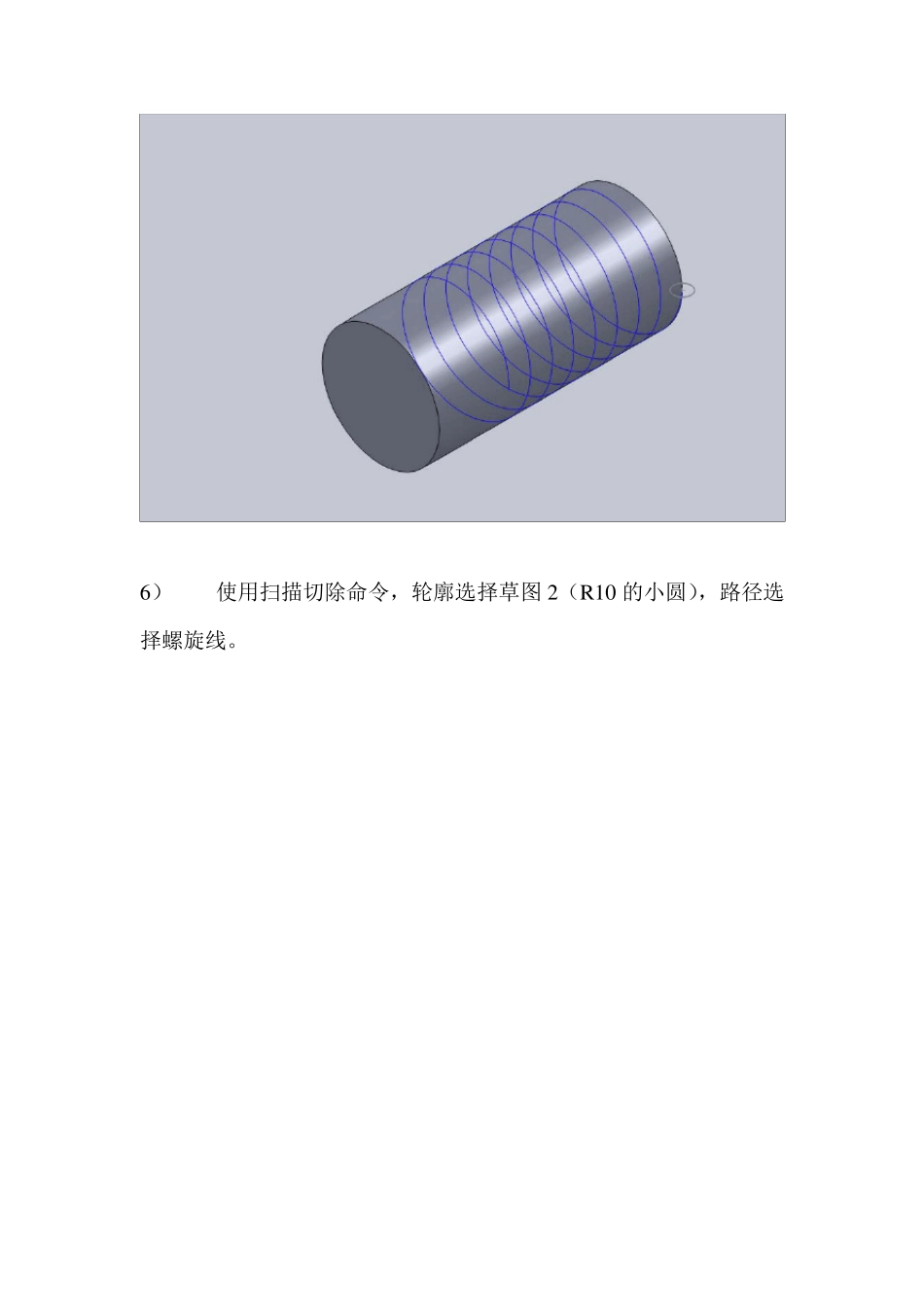

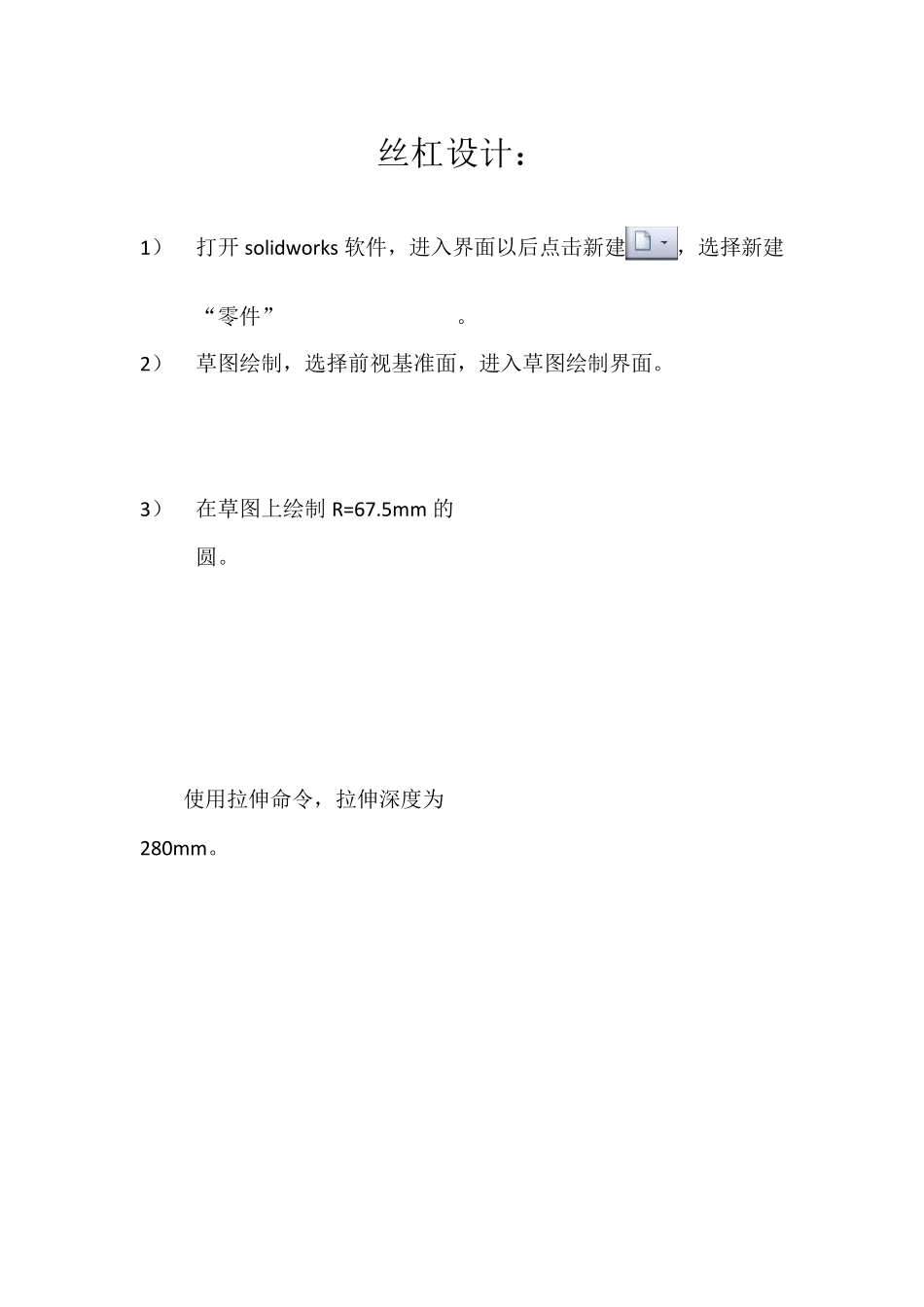

丝杠设计： 1） 打开solidw orks 软件，进入界面以后点击新建，选择新建“零件”。 2） 草图绘制，选择前视基准面，进入草图绘制界面。 3） 在草图上绘制 R=67.5mm 的圆。 使用拉伸命令，拉伸深度为280mm。 4） 单击插入——曲线——螺旋线，螺距 25mm，圈数为 8，起始角设为 0 度。形成的螺旋线如下图; 5） 选择上视基准面，在面上画一个 R=10mm 的小圆，并添加约束，使小圆的圆心与螺旋线的起点重合，如图： 6） 使用扫描切除命令，轮廓选择草图2（R 10 的小圆），路径选择螺旋线。 7） 使用添加一个基准面1，并在基准面1 上画一个R=24mm的圆， 8）拉伸，深度设置为80mm。 8） 添加基准面2， 在基准2 上使用绘制一个键槽。 10）使用拉伸切除命令，拉伸深度设置为 20m m 。 1 1 ）完成的丝扛的轴测图如下：
