工程图连接零件自定义属性的方法 1、 新建立一个零件 2、 点击“文件属性”
点击红绿灯（重建模型）旁边的文件属性
或菜单，文件-》属性
3、 自定义属性 自定义属性名称类型等
比如质量、材料、名称、代号这些 4、 制作工程图，并将工程图的一些名称属性链接到上面的零件属性中
然后新建一个工程图模板
并选择文件属性

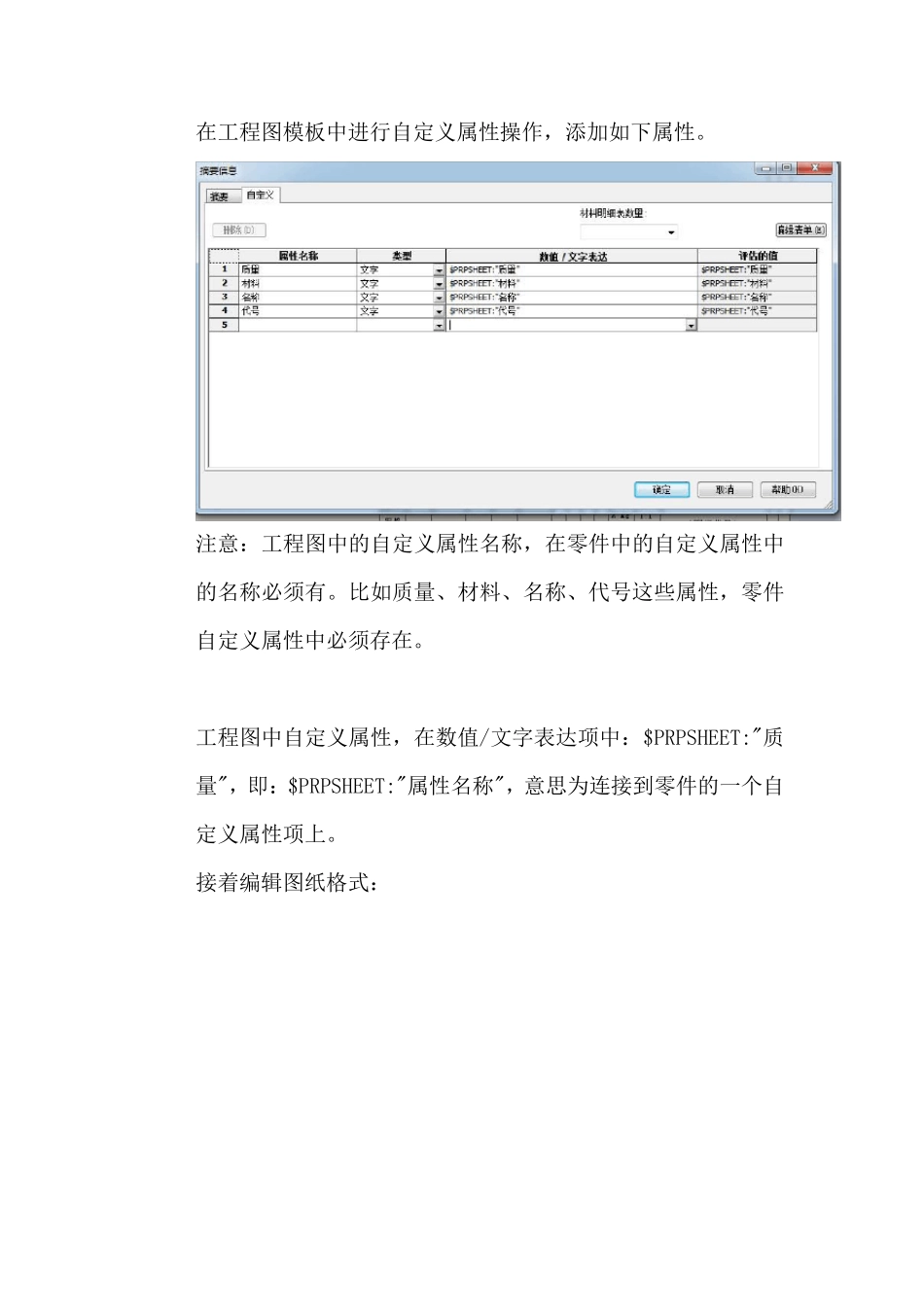

在工程图模板中进行自定义属性操作，添加如下属性
注意：工程图中的自定义属性名称，在零件中的自定义属性中的名称必须有
比如质量、材料、名称、代号这些属性，零件自定义属性中必须存在
工程图中自定义属性，在数值/文字表达项中：$PRPSHEET:"质量"，即：$PRPSHEET:"属性名称"，意思为连接到零件的一个自定义属性项上
接着编辑图纸格式： 双击材料标记，如果这里是空，选择注解-》注释，插入文本
点击左边菜单的“链接到属性”，下拉菜单选择“材料” 点击 确定后，材料文本处是这样的： 同样链接重量、比例、图样名称、图样代号 链接 质量
链接 名称 链接 代号 链接 比例 完成后的总样 然后另存工程图模板，例如名称为A4TEST
DRWDOT，并将模板复制到SW 安装目录：D:\Design SoftWare\SolidWorks Corp\SolidWorks\data\templates 下 (自己电脑上的SW 的安装目录) 5、打开之前的零件
文件-》从零件制作工程图 选择 A4TEST
DRWDOT 模型视图拖进工程图中后，材料、名称、代号、还有重量等都自动填充
这些属性跟零件的自定义的属性一致
