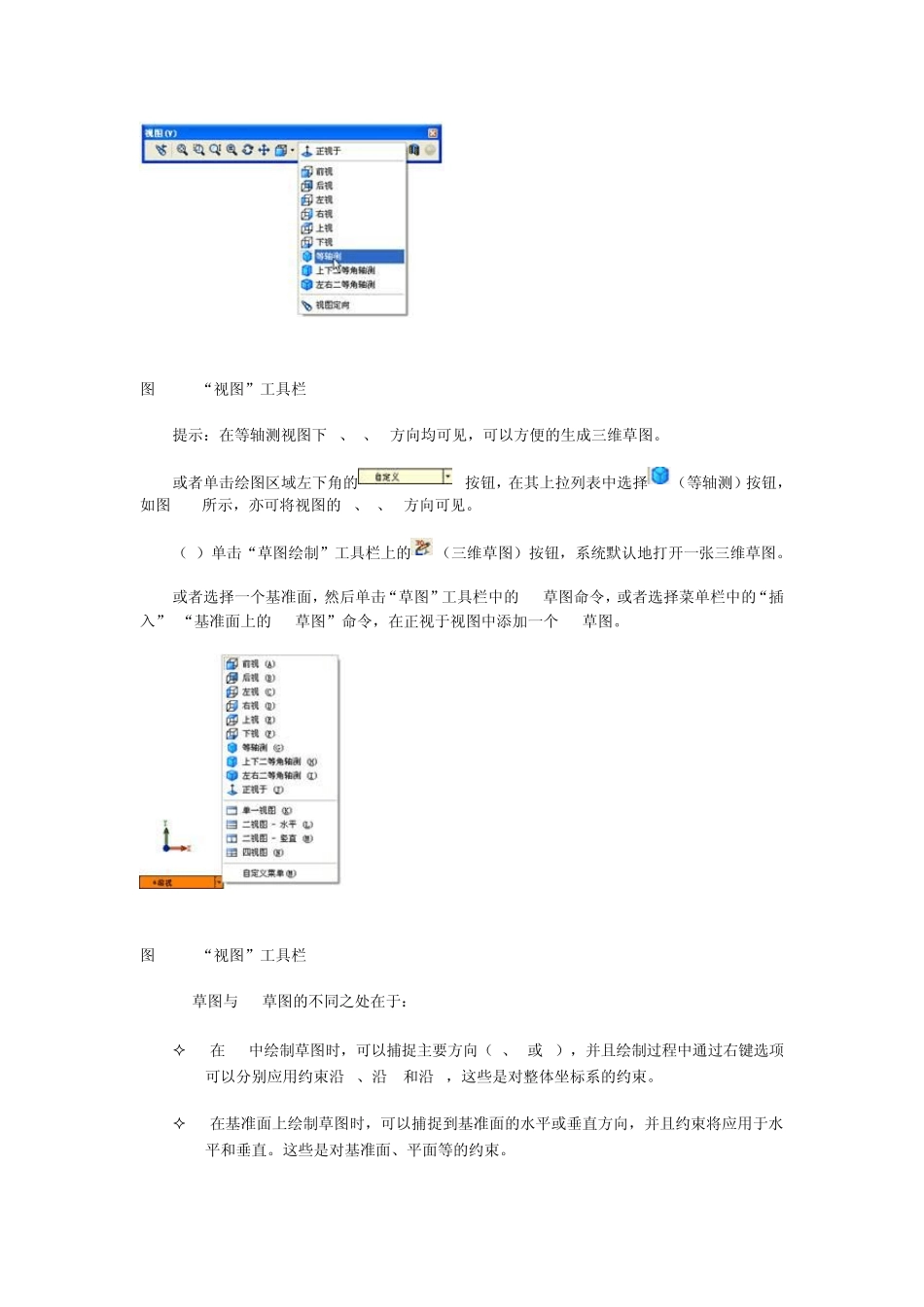

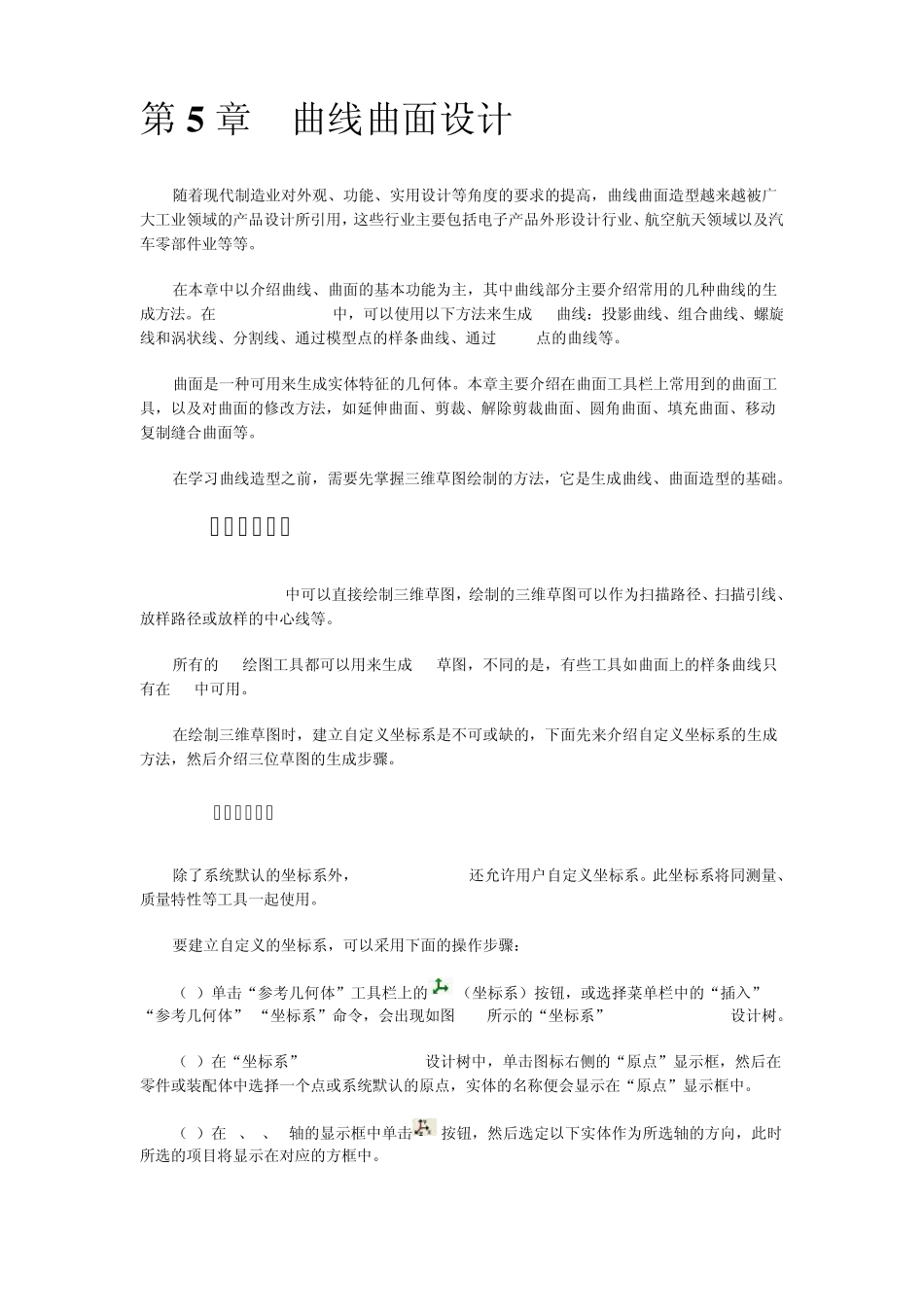

第 5 章 曲线曲面设计 随着现代制造业对外观、功能、实用设计等角度的要求的提高，曲线曲面造型越来越被广大工业领域的产品设计所引用，这些行业主要包括电子产品外形设计行业、航空航天领域以及汽车零部件业等等。 在本章中以介绍曲线、曲面的基本功能为主，其中曲线部分主要介绍常用的几种曲线的生成方法。在 SolidWorks2006中，可以使用以下方法来生成 3D曲线：投影曲线、组合曲线、螺旋线和涡状线、分割线、通过模型点的样条曲线、通过 XYZ 点的曲线等。 曲面是一种可用来生成实体特征的几何体。本章主要介绍在曲面工具栏上常用到的曲面工具，以及对曲面的修改方法，如延伸曲面、剪裁、解除剪裁曲面、圆角曲面、填充曲面、移动/复制缝合曲面等。 在学习曲线造型之前，需要先掌握三维草图绘制的方法，它是生成曲线、曲面造型的基础。 5.1 三维草图概述 SolidWorks2006中可以直接绘制三维草图，绘制的三维草图可以作为扫描路径、扫描引线、放样路径或放样的中心线等。 所有的 2D绘图工具都可以用来生成 2D草图，不同的是，有些工具如曲面上的样条曲线只有在 3D中可用。 在绘制三维草图时，建立自定义坐标系是不可或缺的，下面先来介绍自定义坐标系的生成方法，然后介绍三位草图的生成步骤。 5.1.1 自定义坐标系 除了系统默认的坐标系外，SolidWorks2006还允许用户自定义坐标系。此坐标系将同测量、质量特性等工具一起使用。 要建立自定义的坐标系，可以采用下面的操作步骤： （1）单击“参考几何体”工具栏上的（坐标系）按钮，或选择菜单栏中的“插入”|“参考几何体”|“坐标系”命令，会出现如图5-1所示的“坐标系”PropertyManager设计树。 （2）在“坐标系”PropertyManager设计树中，单击图标右侧的“原点”显示框，然后在零件或装配体中选择一个点或系统默认的原点，实体的名称便会显示在“原点”显示框中。 （3）在 X、Y、Z轴的显示框中单击按钮，然后选定以下实体作为所选轴的方向，此时所选的项目将显示在对应的方框中。 在实际操作过程中，可以使用下面实体中的特征作为临时轴： “顶点”：临时轴与所选的点对齐。 “直边线或草图直线”：临时轴与所选的边线或直线平行。 “曲线边线或草图实体”：临时轴与选择的实体所选位置对齐。 图 5-1 “坐标系”设计树 （4）如果要反转轴的方向，单击（反向）按钮即可。 （5）如果在步骤（3）中没有选择轴的方向，则系统会使用默认的方向作为...
