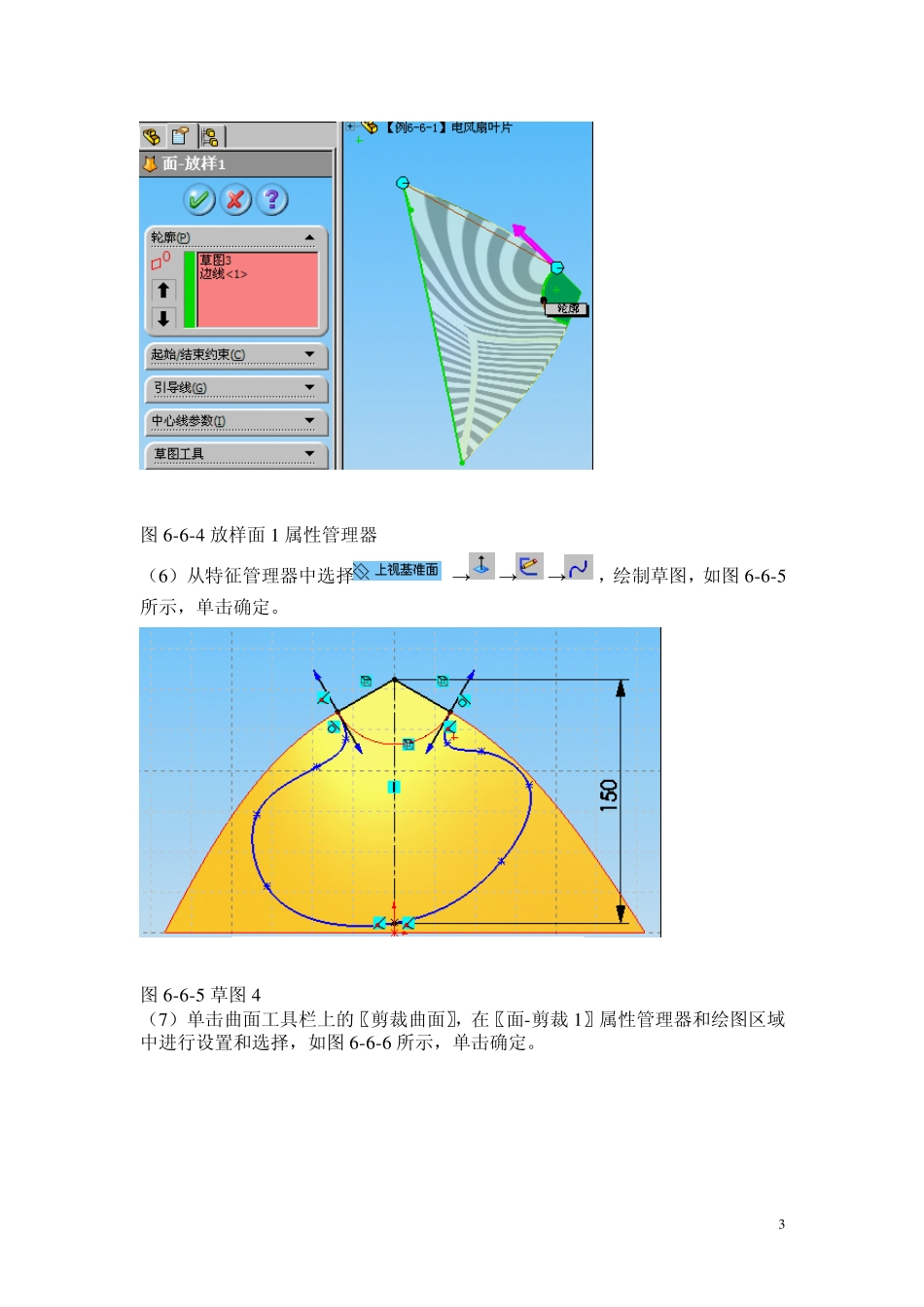

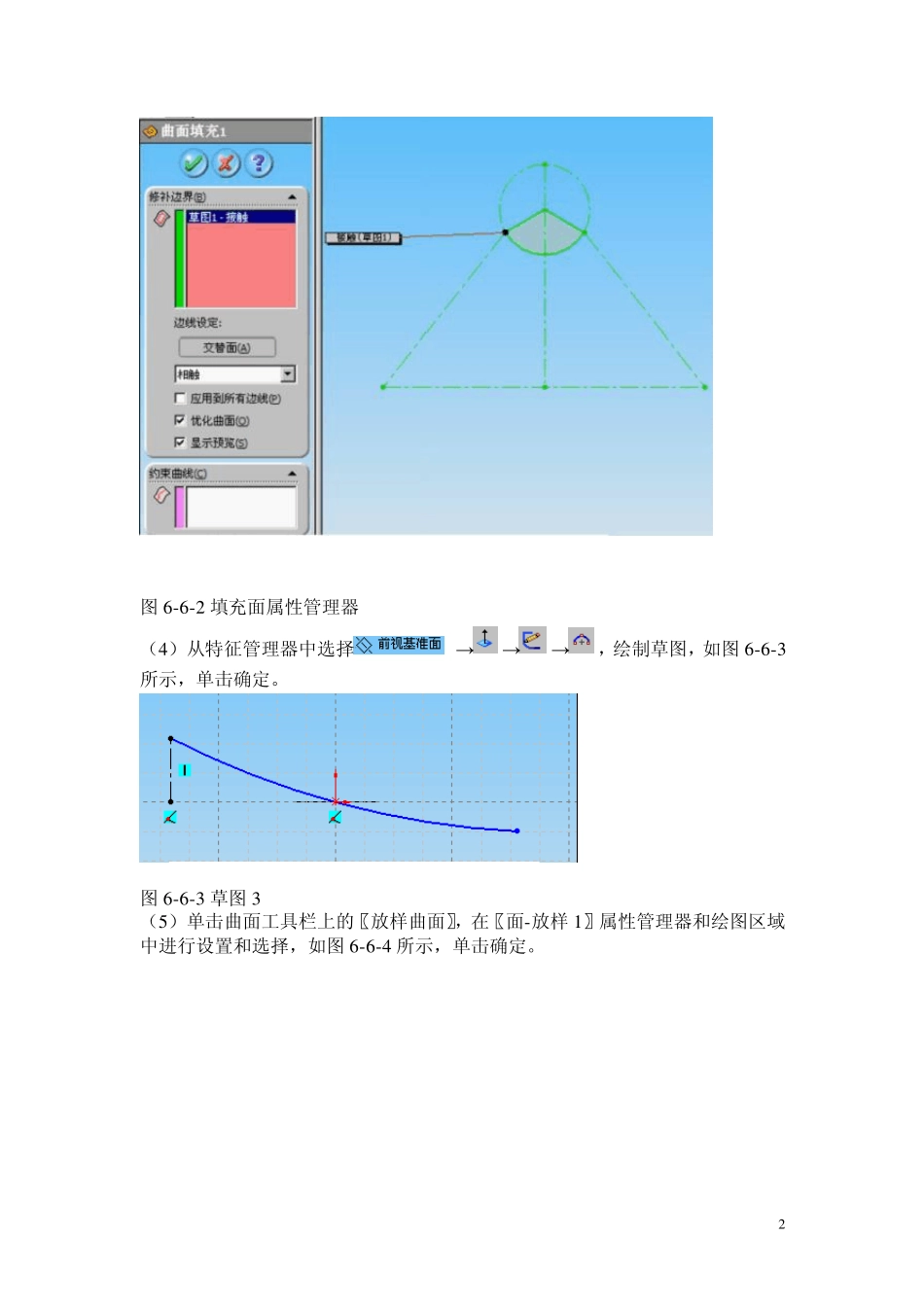

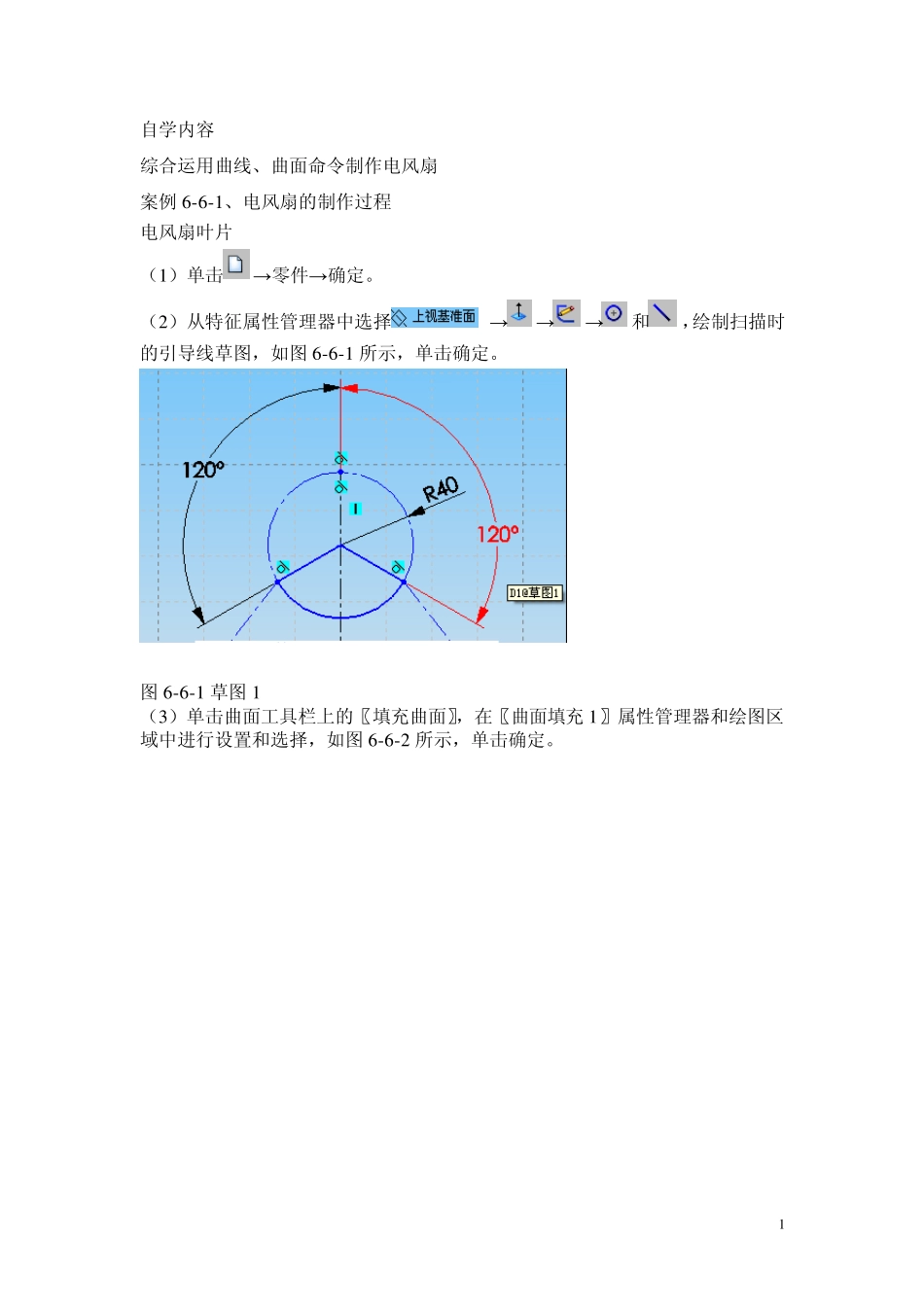

1 自学内容 综合运用曲线、曲面命令制作电风扇 案例 6 -6 -1 、电风扇的制作过程 电风扇叶片 （1 ）单击→零件→确定。 （2 ）从特征属性管理器中选择→→→和，绘制扫描时的引导线草图，如图 6 -6 -1 所示，单击确定。 图 6 -6 -1 草图 1 （3 ）单击曲面工具栏上的〖填充曲面〗，在〖曲面填充 1 〗属性管理器和绘图区域中进行设置和选择，如图 6 -6 -2 所示，单击确定。 2 图6 -6 -2 填充面属性管理器 （4 ）从特征管理器中选择→→→，绘制草图，如图6 -6 -3所示，单击确定。 图6 -6 -3 草图3 （5 ）单击曲面工具栏上的〖放样曲面〗，在〖面-放样 1 〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -4 所示，单击确定。 3 图6 -6 -4 放样面1 属性管理器 （6 ）从特征管理器中选择→→→，绘制草图，如图6 -6 -5所示，单击确定。 图6 -6 -5 草图4 （7 ）单击曲面工具栏上的〖剪裁曲面〗，在〖面-剪裁 1 〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -6 所示，单击确定。 4 图6 -6 -6 剪裁面1 属性管理器 （8 ）单击特征工具栏上的〖圆周阵列〗，在〖阵列（圆周）1 〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -7 所示，单击确定。 5 图6 -6 -7 阵列圆周属性管理器 （9 ）单击曲面工具栏上的〖缝合曲面〗，在〖面-缝合1 〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -8 所示，单击确定。 图6 -6 -8 缝合面属性管理器 （1 0 ）单击特征工具栏上的〖加厚〗，在〖加厚〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -9所示，单击确定 6 图6 -6 -9 加厚属性管理器 （1 1 ）从特征管理器中选择→→→，绘制草图，如图6 -6 -1 0 所示，单击确定。 图6 -6 -1 0 草图5 单击特征工具栏上的〖拉伸凸台/基体〗，在〖拉伸〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -1 1 所示。 7 图6 -6 -1 1 拉伸属性管理器 （1 1 ）单击特征工具栏上的〖圆顶〗，在〖圆顶〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -1 2 所示。 图6 -6 -1 2 圆顶属性管理器 （1 2 ）单击特征工具栏上的〖圆角〗，在〖圆角〗属性管理器和绘图区域中进行设置和选择，如图6 -6 -1 3 所示。 8 图6 -6 -1 3 圆角属性管理器 （1 3 ）单击特征工具栏上的〖缩放比例〗，在〖缩放比例〗...
