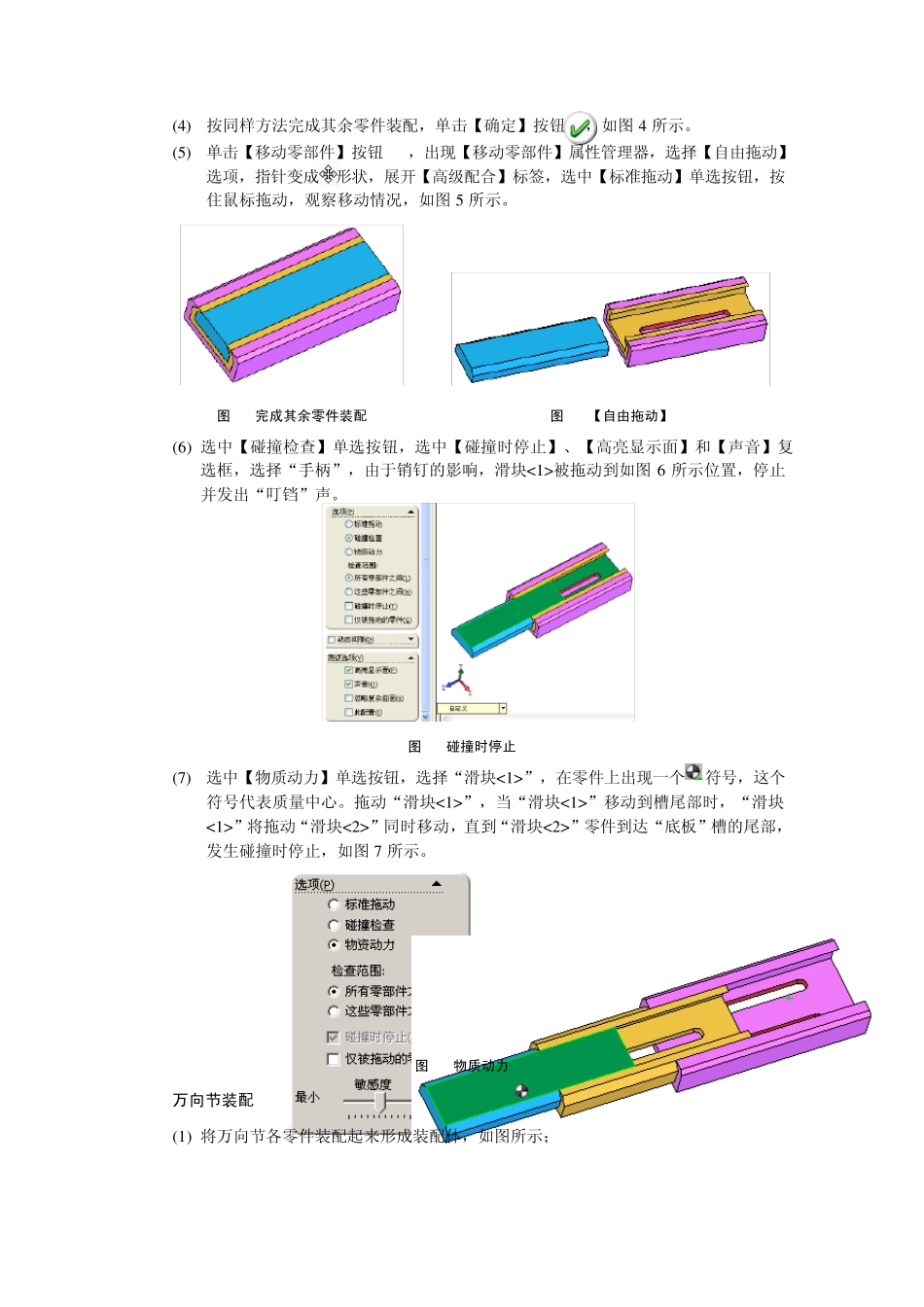

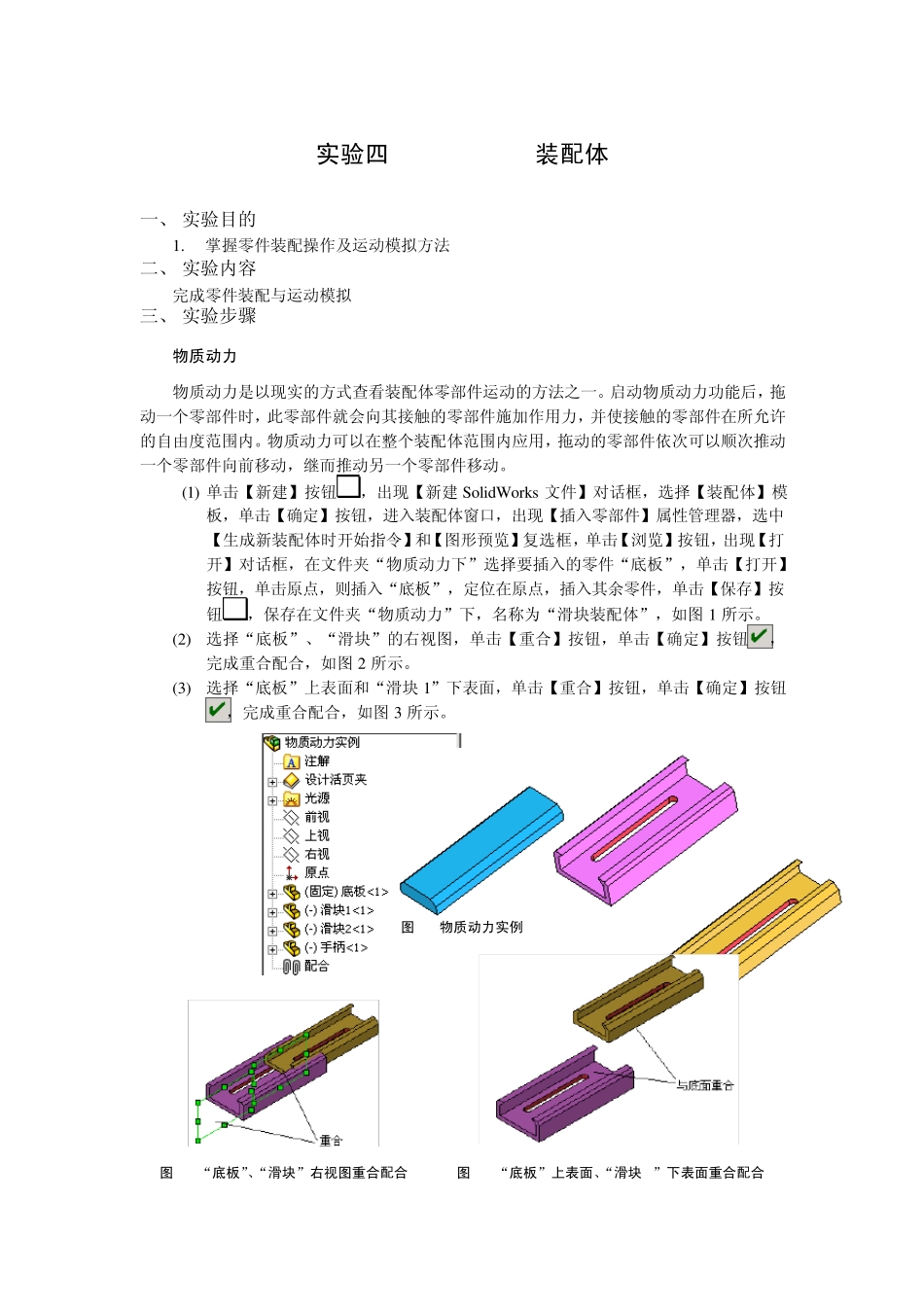

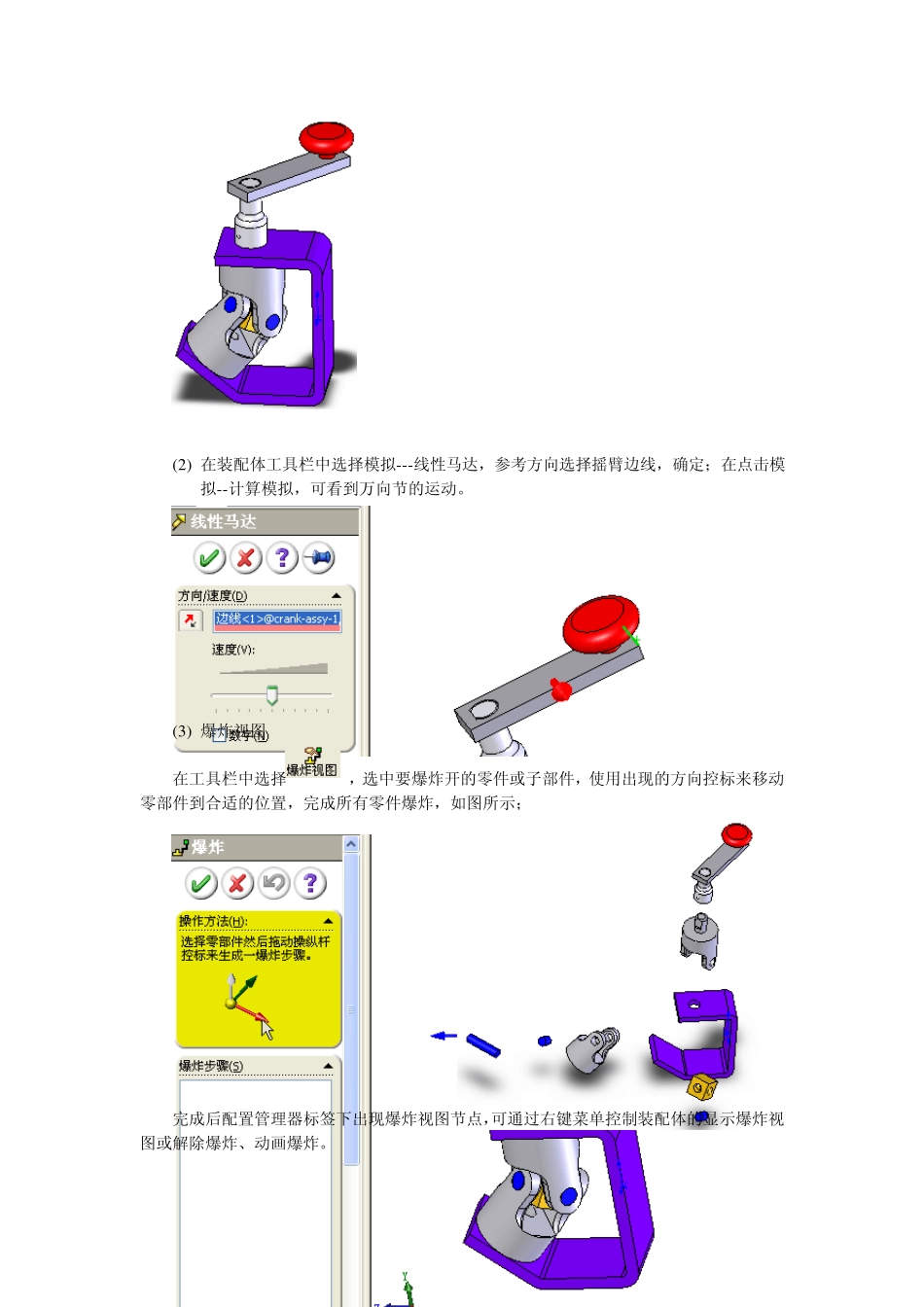

实验四 SolidWorks装配体 一、 实验目的 1. 掌握零件装配操作及运动模拟方法 二、 实验内容 完成零件装配与运动模拟 三、 实验步骤 1. 物质动力 物质动力是以现实的方式查看装配体零部件运动的方法之一。启动物质动力功能后，拖动一个零部件时，此零部件就会向其接触的零部件施加作用力，并使接触的零部件在所允许的自由度范围内。物质动力可以在整个装配体范围内应用，拖动的零部件依次可以顺次推动一个零部件向前移动，继而推动另一个零部件移动。 (1) 单击【新建】按钮，出现【新建SolidWorks 文件】对话框，选择【装配体】模板，单击【确定】按钮，进入装配体窗口，出现【插入零部件】属性管理器，选中【生成新装配体时开始指令】和【图形预览】复选框，单击【浏览】按钮，出现【打开】对话框，在文件夹“物质动力下”选择要插入的零件“底板”，单击【打开】按钮，单击原点，则插入“底板”，定位在原点，插入其余零件，单击【保存】按钮，保存在文件夹“物质动力”下，名称为“滑块装配体”，如图1 所示。 (2) 选择“底板”、“滑块”的右视图，单击【重合】按钮，单击【确定】按钮，完成重合配合，如图2 所示。 (3) 选择“底板”上表面和“滑块 1”下表面，单击【重合】按钮，单击【确定】按钮，完成重合配合，如图3 所示。 图1 物质动力实例 图2 “底板”、“滑块”右视图重合配合 图3 “底板”上表面、“滑块 1”下表面重合配合 (4) 按同样方法完成其余零件装配，单击【确定】按钮，如图4 所示。 (5) 单击【移动零部件】按钮，出现【移动零部件】属性管理器，选择【自由拖动】选项，指针变成形状，展开【高级配合】标签，选中【标准拖动】单选按钮，按住鼠标拖动，观察移动情况，如图5 所示。 图4 完成其余零件装配 图5 【自由拖动】 (6) 选中【碰撞检查】单选按钮，选中【碰撞时停止】、【高亮显示面】和【声音】复选框，选择“手柄”，由于销钉的影响，滑块<1>被拖动到如图6 所示位置，停止并发出“叮铛”声。 图6 碰撞时停止 (7) 选中【物质动力】单选按钮，选择“滑块<1>”，在零件上出现一个符号，这个符号代表质量中心。拖动“滑块<1>”，当“滑块<1>”移动到槽尾部时，“滑块<1>”将拖动“滑块<2>”同时移动，直到“滑块<2>”零件到达“底板”槽的尾部，发生碰撞时停止，如图7 所示。 图7 物质动力 2. 万向节装配 (1) 将万向节各零件装配起来形成装配体，如图所示； (2 ...
