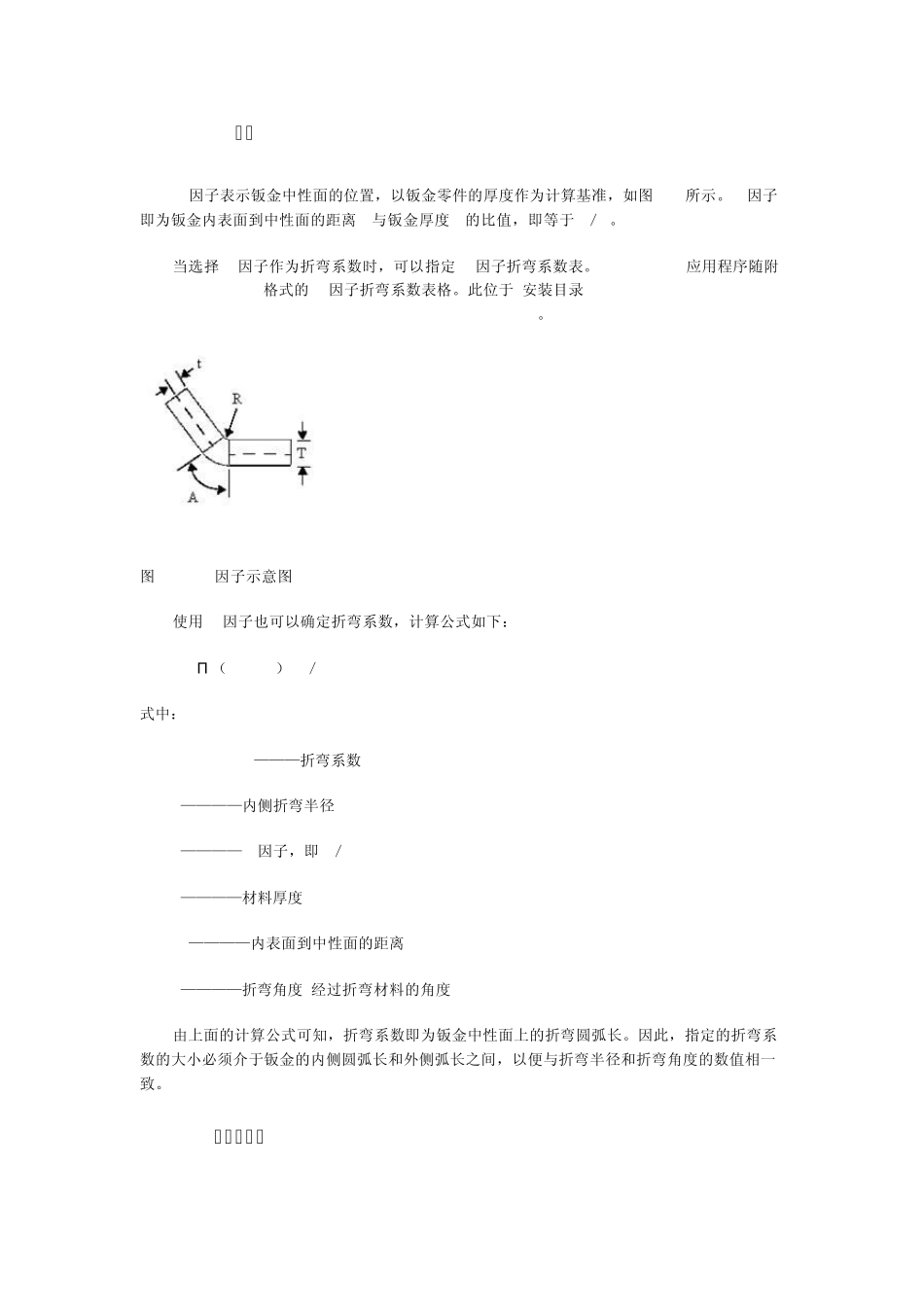

第6 章 钣金设计 SolidWorks提供了顶尖的、全相关的钣金设计能力。在 SolidWorks中可以直接使用各种类型的法兰、薄片等特征，正交切除、角处理以及边线切口等钣金操作变得非常容易。可以直接按比例放样折弯、圆锥折弯、复杂的平板型式的处理。 SolidWorks中钣金设计的方式与方法与零件设计的完全一样，用户界面和环境也相同，而且还可以在装配环境下进行关联设计；自动添加与其他相关零部件的关联关系，修改其中一个钣金零件的尺寸，其它与之相关的钣金零件或其他零件会自动进行修改。 因为钣金件通常都是外部围绕件或包容件，需要参考别的零部件的外形和边界，从而设计出相关的钣金件，以达到其他零部件的修改变化会自动影响到钣金件变化的效果。 SolidWorks的二维工程图可以生成成型的钣金零件零件工程图，也可以生成展开状态的工程图，也可以把两种工程图放在一张工程图中，同时可以提供加工钣金零件的一些过程数据，生成加工过程中的每个工程图。 本章首先来介绍了与钣金设计相关的术语，然后介绍钣金零件的生成方法以及钣金特征的编辑。 6.1 基本术语 在 SolidWorks2006钣金设计中常用的基本术语有如下几种：折弯系数、折弯扣除、K-因子等。 另外在 SolidWorks中除直接指定和由 K-因子来确定折弯系数之外，还可以利用折弯系数表来确定。 在折弯系数表中可以指定钣金零件的折弯系数或折弯扣除数值等，折弯系数表还包括折弯半径、折弯角度以及零件厚度的数值。 6.1.1 折弯系数 零件要生成折弯时，可以指定一个折弯系数给一个钣金折弯，但指定的折弯系数必须介于折弯内侧边线的长度与外侧边线的长度之间。 折弯系数可以有钣金原材料的总展开长度减去非折弯长度来计算，如图 6-1所示。 用来决定使用折弯系数值时，总平展长度的计算公式如下： Lt = A + B + BA 式中： BA————折弯系数 Lt ————总展开长度 A、B———非折弯系数 图 6-1 折弯系数示意图 6.1.2 折弯扣除 当在生成折弯时，用户可以通过输入数值来给任何一个钣金折弯指定一个明确的折弯扣除。折弯扣除由虚拟非折弯长度减去钣金原材料的总展开长度来计算，如图 6-2所示。 图 6-2 折弯扣除示意图 用来决定使用折弯扣除值时，总平展长度的计算公式如下： Lt = A + B - BD 式中： BD————折弯扣除 A、B———虚拟非折弯长度 Lt ————总展开长度 6.1.3 K-因子 K-因子表示钣金中性面的位置，以钣金零件的厚度作为计...
