SOLO500光伏逆变器安装手册VIP免费

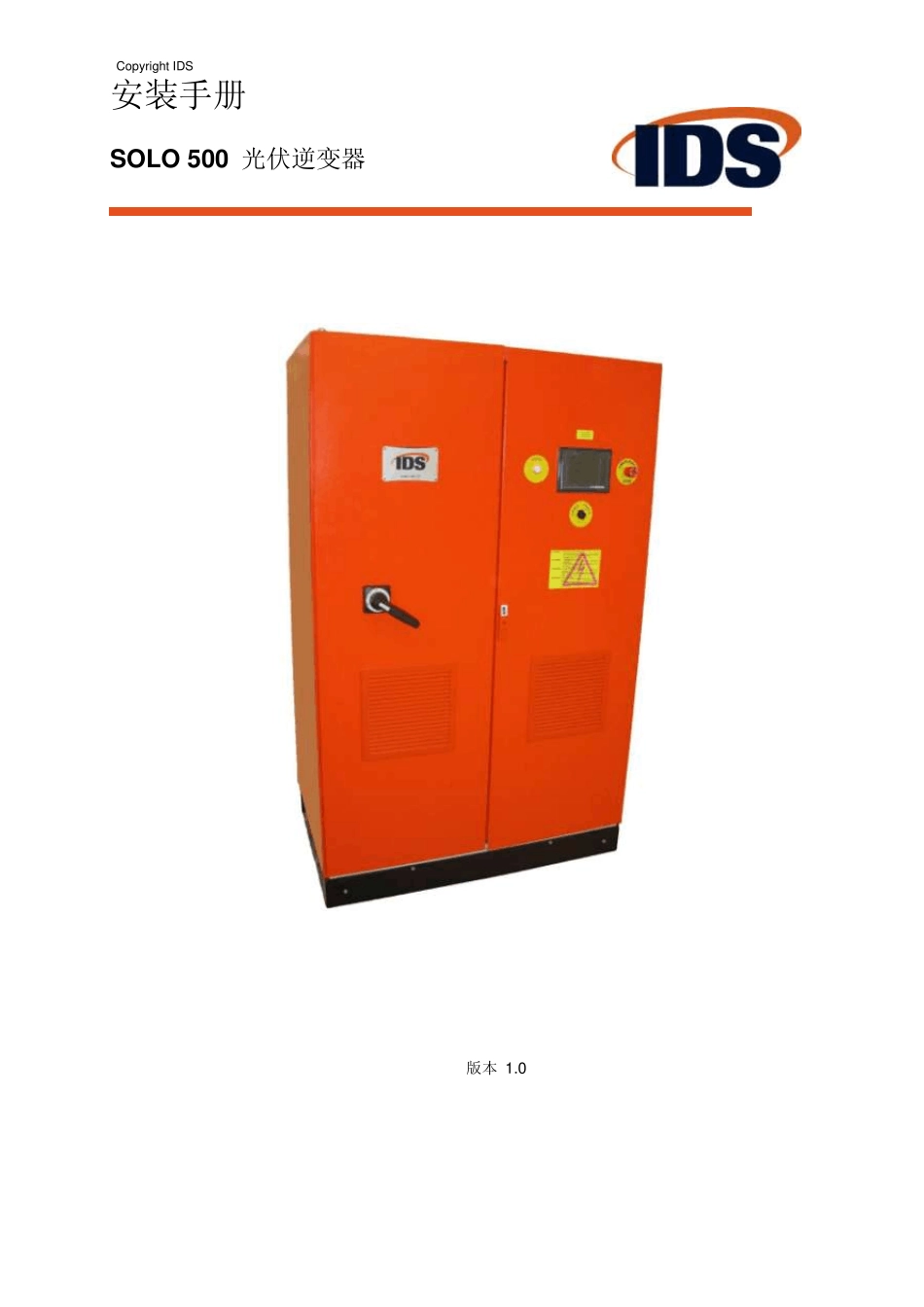

SOLO500光伏逆变器安装手册_第1页
1/30
SOLO500光伏逆变器安装手册_第2页
2/30

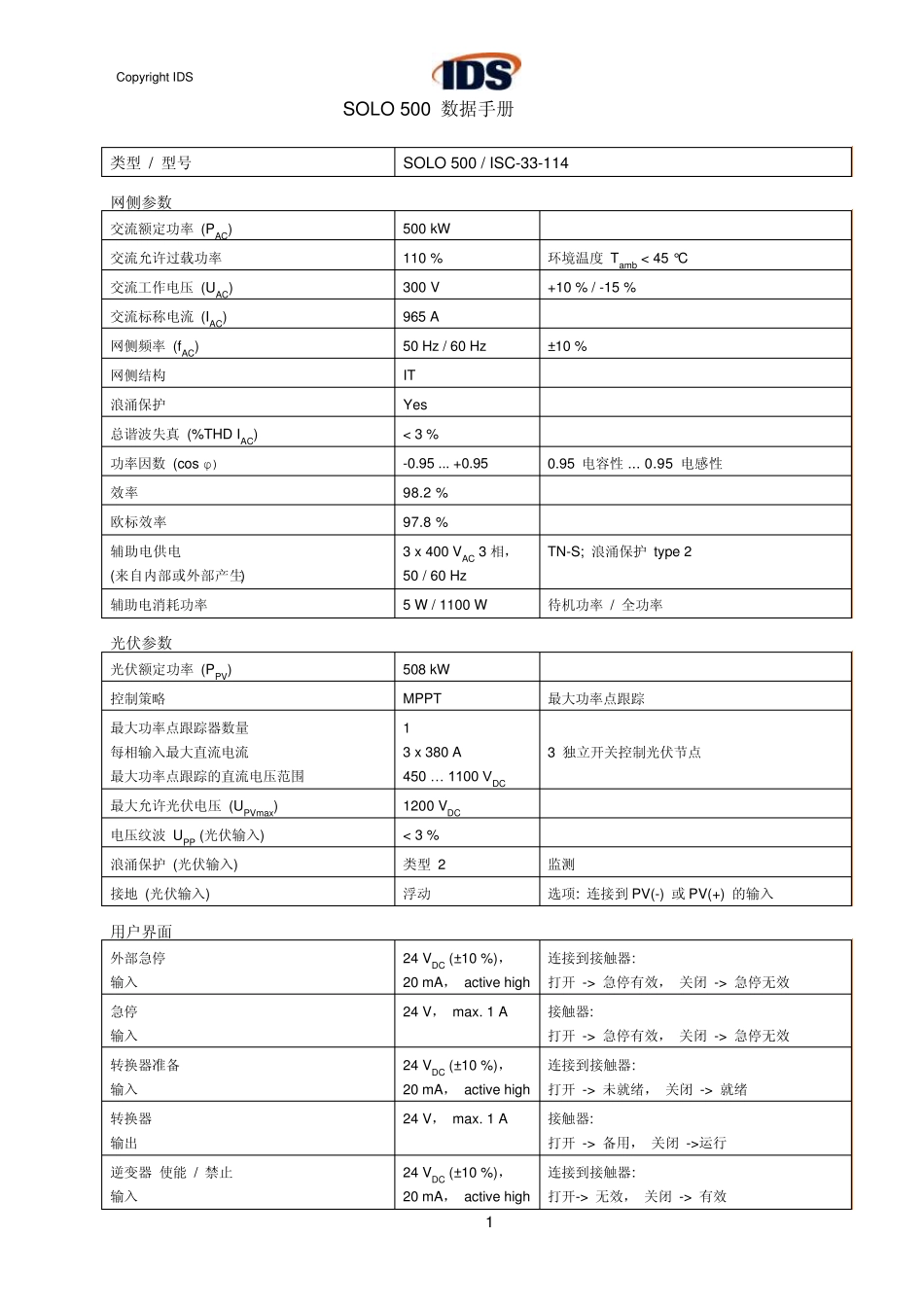

SOLO500光伏逆变器安装手册_第3页
3/30
Copy right IDS 安装手册 SOLO 500 光伏逆变器 版本 1.0 2 Copyright IDS 1 SOLO 500 数据手册 类型 / 型号 SOLO 500 / ISC-33-114 网侧参数 交流额定功率 (PAC) 500 kW 交流允许过载功率 110 % 环境温度 Tamb < 45 °C 交流工作电压 (UAC) 300 V +10 % / -15 % 交流标称电流 (IAC) 965 A 网侧频率 (fAC) 50 Hz / 60 Hz ±10 % 网侧结构 IT 浪涌保护 Yes 总谐波失真 (%THD IAC) < 3 % 功率因数 (cos φ) -0.95 ... +0.95 0.95 电容性 ... 0.95 电感性 效率 98.2 % 欧标效率 97.8 % 辅助电供电 (来自内部或外部产生) 3 x 400 VAC 3 相, 50 / 60 Hz TN-S; 浪涌保护 type 2 辅助电消耗功率 5 W / 1100 W 待机功率 / 全功率 光伏参数 光伏额定功率 (PPV) 508 kW 控制策略 MPPT 最大功率点跟踪 最大功率点跟踪器数量 每相输入最大直流电流 最大功率点跟踪的直流电压范围 1 3 x 380 A 450 … 1100 VDC 3 独立开关控制光伏节点 最大允许光伏电压 (UPVmax) 1200 VDC 电压纹波 UPP (光伏输入) < 3 % 浪涌保护 (光伏输入) 类型 2 监测 接地 (光伏输入) 浮动 选项: 连接到 PV(-) 或 PV(+) 的输入 用户界面 外部急停 输入 24 VDC (±10 %), 20 mA, active high 连接到接触器: 打开 -> 急停有效, 关闭 -> 急停无效 急停 输入 24 V, max. 1 A 接触器: 打开 -> 急停有效, 关闭 -> 急停无效 转换器准备 输入 24 VDC (±10 %), 20 mA, active high 连接到接触器: 打开 -> 未就绪, 关闭 -> 就绪 转换器 输出 24 V, max. 1 A 接触器: 打开 -> 备用, 关闭 ->运行 逆变器 使能 / 禁止 输入 24 VDC (±10 %), 20 mA, active high 连接到接触器: 打开-> 无效, 关闭 -> 有效 Copyright IDS 2 用户界面 通信接口 EIA-485,以太网 其他看后边选项 数据存储界面 IDS 网络门户 其他看后边选项 SOLO 500 数据手册 选项 极限功率控制 / 网侧监测: BDEW 指标 / 进一步要求 连接 PV(-) 或 PV(+) 的输入接地(包括接地电流测量) / 高海拔版本 / 外部温度范围 / 户外类型 通信: GSM- or line modem(调制解调器线路), CAN(总线), Interbus(工业控制总线), PROFIBUS...
