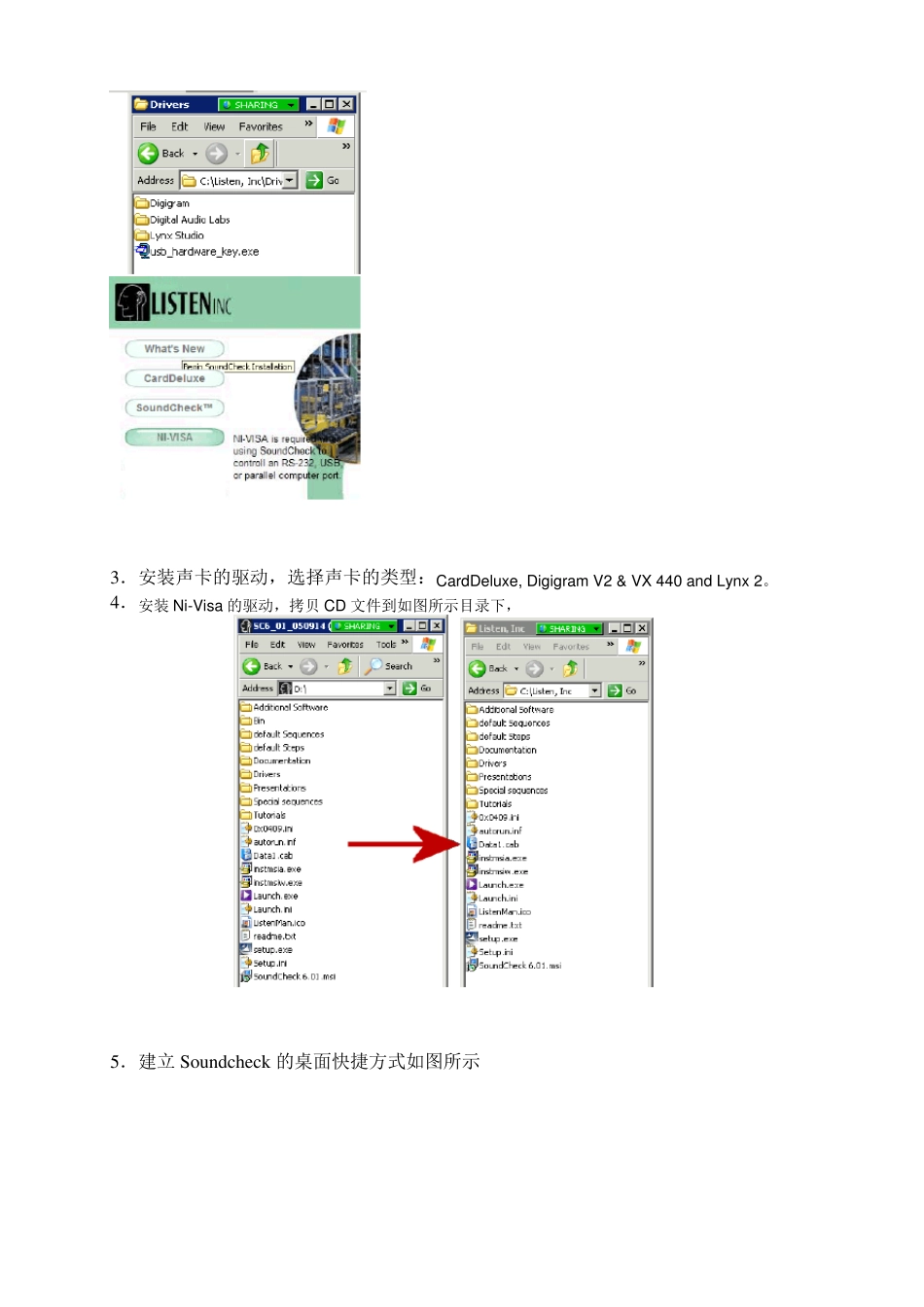

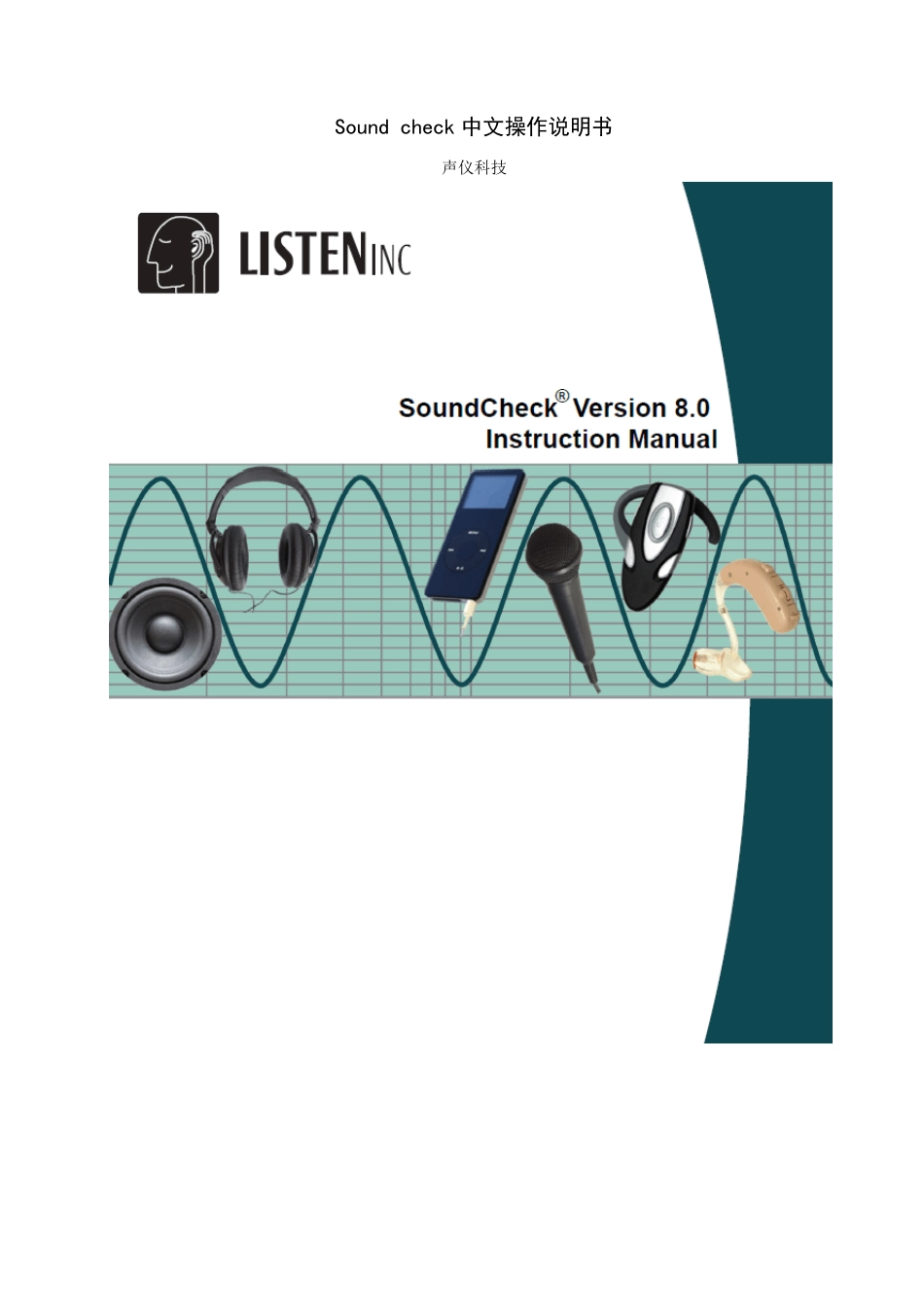

Sound check 中文操作说明书 声仪科技 Soundcheck 安装 计算机配置： 奔4 以上CPU ，1G 以上内存，Window s XP Pro and Vista 32 系统。 Soundcheck 初次安装 1．安装解密狗，开机提示自动进入 U SB 解密狗的 Status.dat 装载文件，自动安装解密狗的驱动程序，如果更换 U SB 端口重新安装驱动。 2．关闭计算机安装声卡，重新启动，并记录声卡的序列号。 3．安装声卡的驱动，选择声卡的类型：CardDeluxe, Digigram V2 & VX 440 and Lynx 2。 4．安装Ni-Visa 的驱动，拷贝 CD 文件到如图所示目录下， 5．建立 Soundcheck 的桌面快捷方式如图所示 6 ．进入控制面板选择声卡的控制设置如图所示 7 ．打开设备管理器，检查声卡安装是否正常如图所示 8 ．控制面板打开电源管理器，设置如图所示 Soundcheck 系统设置 1 ．声卡的设置如图所示 2 ．设备校准 z 设置激励信号如图所示 z 功放校准连接如图所示 确保功放关闭状态，连接上图接线所示。打开功放电源进入Soundchek系统，进入扬声器的sequ ences，进入校正编辑器，设置输入为Right In，输出为Left Ou t，调节功放增益旋钮的合适位置，按“Calibrate”测试功放的增益和频响曲线。 z 屏蔽 Window s 系统的声音如图所示 S Sound check 8.0 新特性 多通道的采集功能，最多可以扩展8个通道（NI PCI 4461）同时测试。 包括以下功能： z 环绕立体声多通道测试。 z 立体耳机测试。 z 多通道的音频电子设备。（如：调音台） Sound check 测试应用 Sound check 可以支持二次开发，可在库文件修改存在的测试，每一个测试对应一个“Sequence”，一个Sequence是由一系列的Step组成，每一个STEP执行一个特定的任务，一个简单SEQUENCE结构如下： z Hardware Step(定义和配置数据采集设备) z CALBRATION STEP （定义这个硬件的灵敏度和校准曲线） z STIMULUS STEP （定义一个信号产生器的输出。） z Acquisition Step（发送激励信号接收测试设备的响应） z Analysis Step（如：计算频响） z Limits Step（设置上下限的范围） z Display Step（显示格式和输出结果） 另外其它的Step包括 Post-Processing, （后处理） Printing （打印）, Statistics（统计）etc. Sound check 测试原理 控制菜单 Start, Continuous, and Redo measurement controls 开始，连续，重复测试 Test ...
