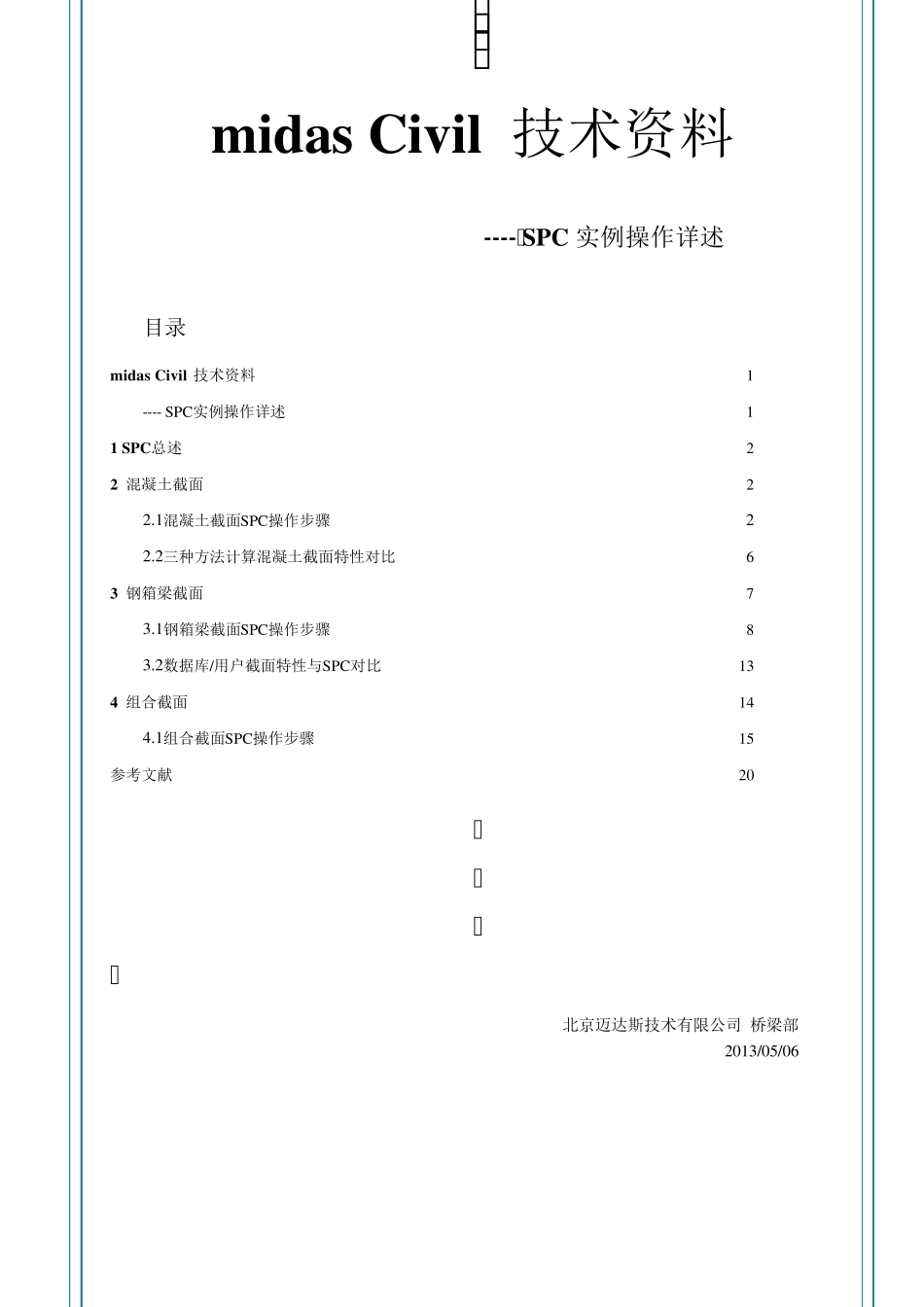

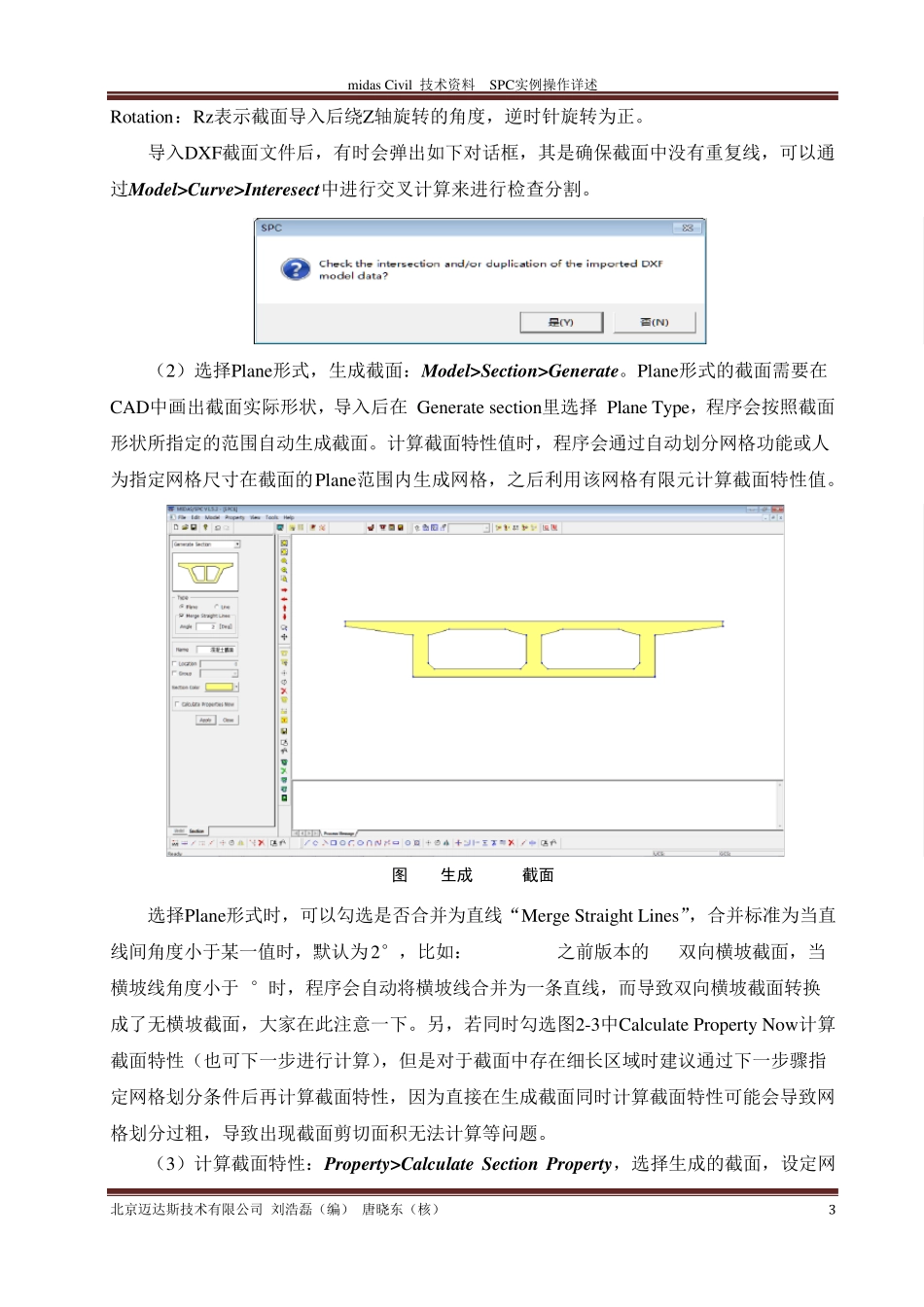

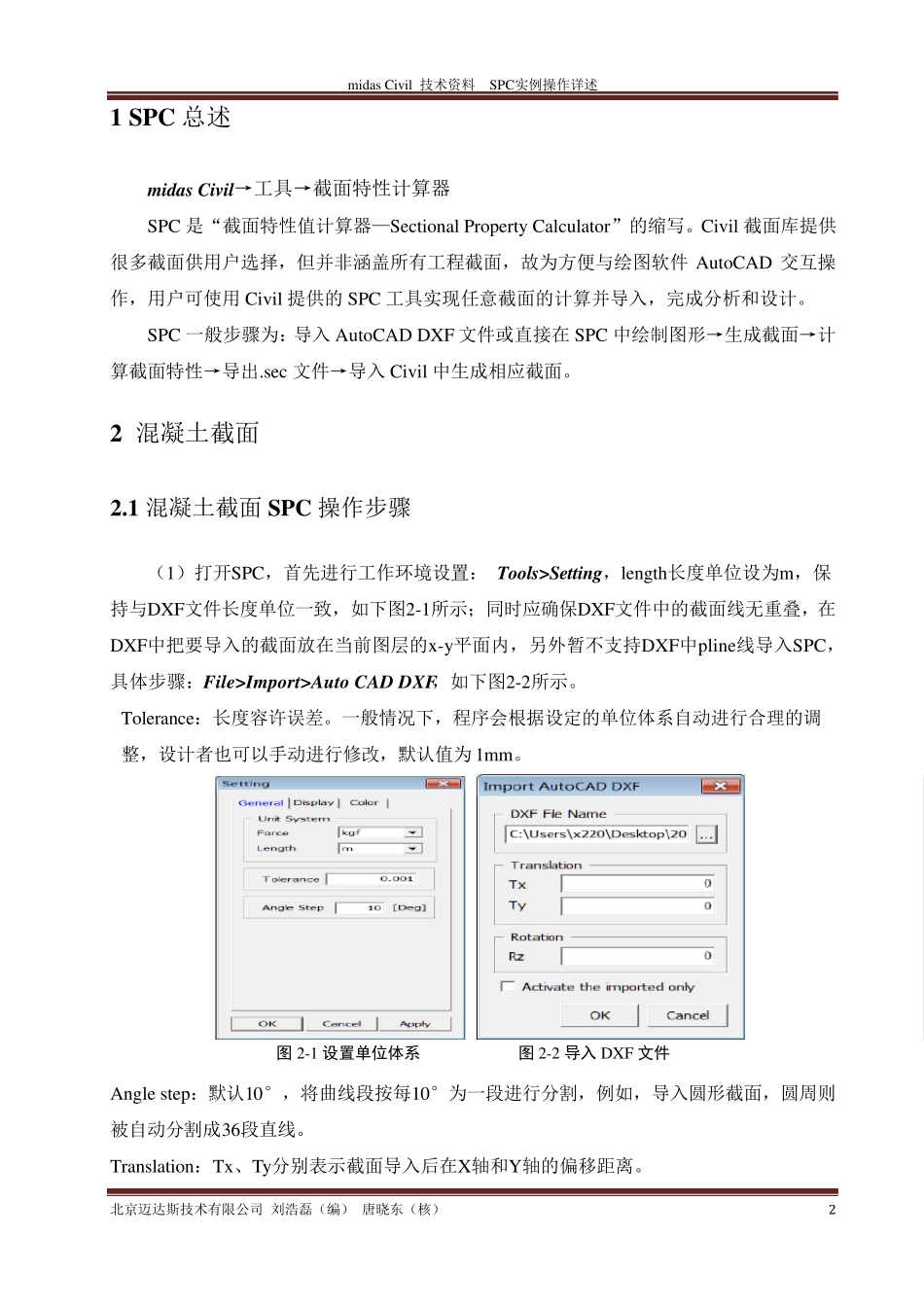

midas Civil 技术资料 - - - - SPC 实例操作详述 目录 midas Civil 技术资料 1 ---- SPC实例操作详述 1 1 SPC总述 2 2 混凝土截面 2 2.1混凝土截面SPC操作步骤 2 2.2三种方法计算混凝土截面特性对比 6 3 钢箱梁截面 7 3.1钢箱梁截面SPC操作步骤 8 3.2数据库/用户截面特性与SPC对比 13 4 组合截面 14 4.1组合截面SPC操作步骤 15 参考文献 20 北京迈达斯技术有限公司 桥梁部 2013/05/06 midas Civ il 技术资料 SPC实例操作详述 北京迈达斯技术有限公司 刘浩磊（编） 唐晓东（核） 2 1 SPC 总述 midas Civil→工具→截面特性计算器 SPC 是“截面特性值计算器—Sectional Property Calcu lator”的缩写。Civ il 截面库提供很多截面供用户选择，但并非涵盖所有工程截面，故为方便与绘图软件 Au toCAD 交互操作，用户可使用 Civ il 提供的 SPC 工具实现任意截面的计算并导入，完成分析和设计。 SPC 一般步骤为：导入 Au toCAD DXF 文件或直接在 SPC 中绘制图形→生成截面→计算截面特性→导出.sec 文件→导入 Civ il 中生成相应截面。 2 混凝土截面 2.1 混凝土截面 SPC 操作步骤 （1）打开SPC，首先进行工作环境设置： Tools>Setting，length长度单位设为m，保持与DXF文件长度单位一致，如下图2-1所示；同时应确保DXF文件中的截面线无重叠，在DXF中把要导入的截面放在当前图层的x -y 平面内，另外暂不支持DXF中pline线导入SPC，具体步骤：File>Import>Auto CAD DXF，如下图2-2所示。 Tolerance：长度容许误差。一般情况下，程序会根据设定的单位体系自动进行合理的调整，设计者也可以手动进行修改，默认值为 1mm。 图2-1 设置单位体系 图2-2 导入DXF 文件 Angle step：默认10°，将曲线段按每10°为一段进行分割，例如，导入圆形截面，圆周则被自动分割成36段直线。 Translation：Tx 、Ty 分别表示截面导入后在X轴和Y轴的偏移距离。 midas Civil 技术资料 SPC实例操作详述 北京迈达斯技术有限公司 刘浩磊（编） 唐晓东（核） 3 Rotation：Rz表示截面导入后绕Z轴旋转的角度，逆时针旋转为正。 导入DXF截面文件后，有时会弹出如下对话框，其是确保截面中没有重复线，可以通过Model>Curve>Interesect中进行交叉计算来进行检查分割。 （2）选择Plane形式，生成截面：Model>Section>Generate。Plane形式的截面需要在CAD中画出截面实...
