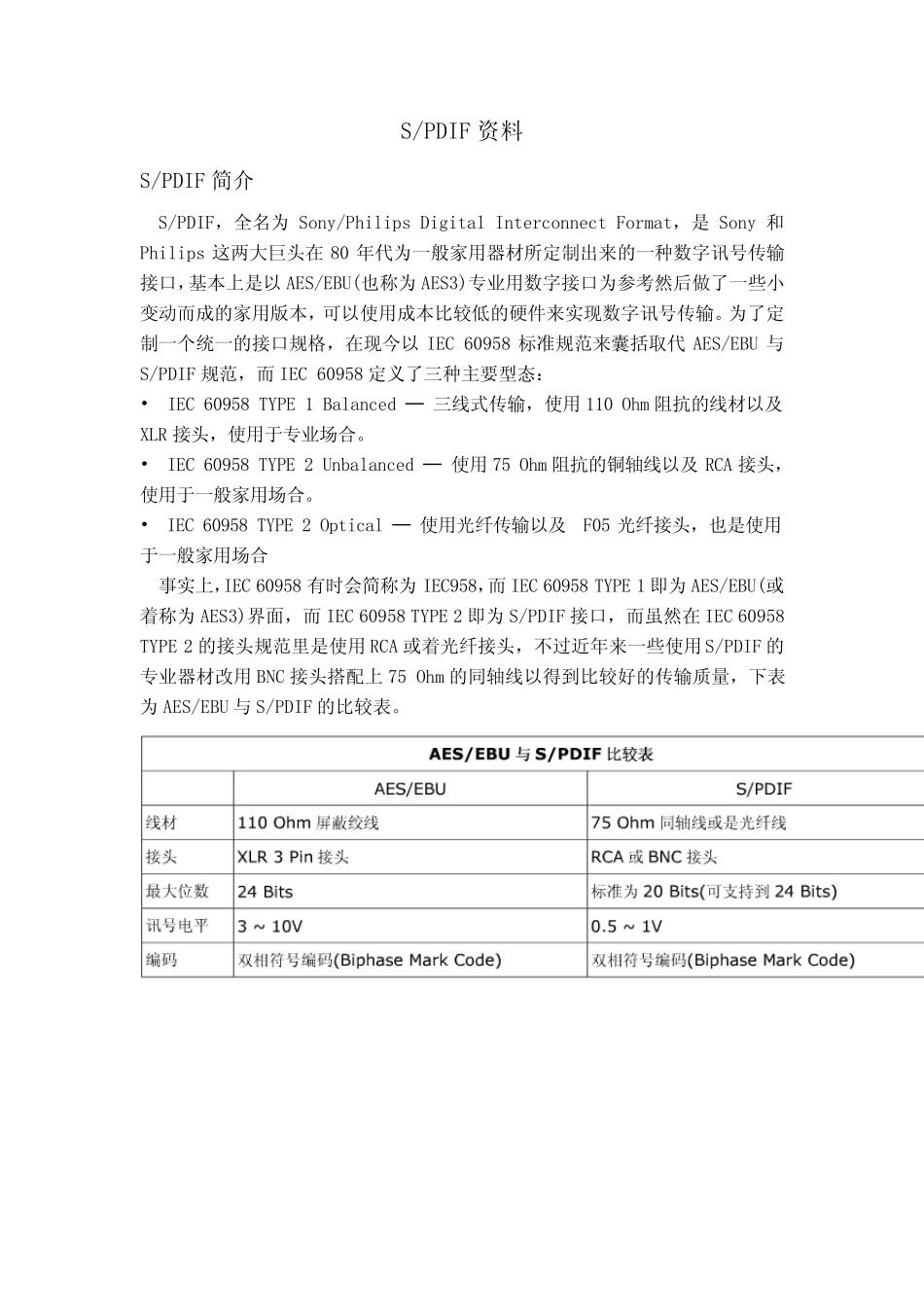

S/PDIF 资料 S/PDIF 简介 S/PDIF，全名为 Sony/Philips Digital Interconnect Format，是 Sony 和Philips 这两大巨头在 80 年代为一般家用器材所定制出来的一种数字讯号传输接口，基本上是以 AES/EBU(也称为 AES3)专业用数字接口为参考然后做了一些小变动而成的家用版本，可以使用成本比较低的硬件来实现数字讯号传输。为了定制一个统一的接口规格，在现今以 IEC 60958 标准规范来囊括取代 AES/EBU 与S/PDIF 规范，而 IEC 60958 定义了三种主要型态： • IEC 60958 TYPE 1 Balanced ─ 三线 式 传输，使用 110 Ohm 阻 抗 的线 材以及XLR 接头，使用于 专业场 合 。 • IEC 60958 TYPE 2 Unbalanced ─ 使用 75 Ohm 阻 抗 的铜 轴 线 以及RCA 接头，使用于 一般家用场 合 。 • IEC 60958 TYPE 2 Optical ─ 使用光 纤 传输以及F05 光 纤 接头，也是使用于 一般家用场 合 事 实上，IEC 60958 有 时 会 简称为 IEC958，而 IEC 60958 TYPE 1 即 为 AES/EBU(或着 称为 AES3)界 面 ，而 IEC 60958 TYPE 2 即 为 S/PDIF 接口，而虽 然在 IEC 60958 TYPE 2 的接头规范里 是使用 RCA 或 着 光 纤 接头，不 过 近 年来一些使用 S/PDIF 的专业器材改 用 BNC 接头搭 配 上 75 Ohm 的同 轴 线 以得 到 比较好 的传输质 量 ，下 表为 AES/EBU 与 S/PDIF 的比较表 。 IEC958 使用的编码方法 IEC958 在传输数据时使用双向双相符号编码(Biphase Mark Code)，简称BMC，属于一种相位调制(phase modulation)的编码方法，是将时钟讯号和数据讯号混合在一起传输的编码方法。 其原理是使用一个两倍于传输位率(Bit Rate)的时钟频率做为基准，把原本一个位数据拆成两部份，当数据为 1 的时后在其时钟周期内转变一次电位(0->1 或1->0)让资料变成两个不同电位的资料，变成 10 或 01，而当资料为 0 时则不转变电位，变成 11 或 00。同时每一个位开头的电平与前一个位结尾电平要不同，这样接收端才能判别每一个位的边界。 使用BMC 编码可以让传输端与接收端只需一条数据线就可以将数据正确的传送与接收，并且在收送两端可以保持比较好的同步性，这是由于BMC 格式的电位极性一定会在两个位周期之间变换，这样接收端可以不用理会实际接收到的电为是0 或 1，只需判别与上一个电平的极性是相同或相...
