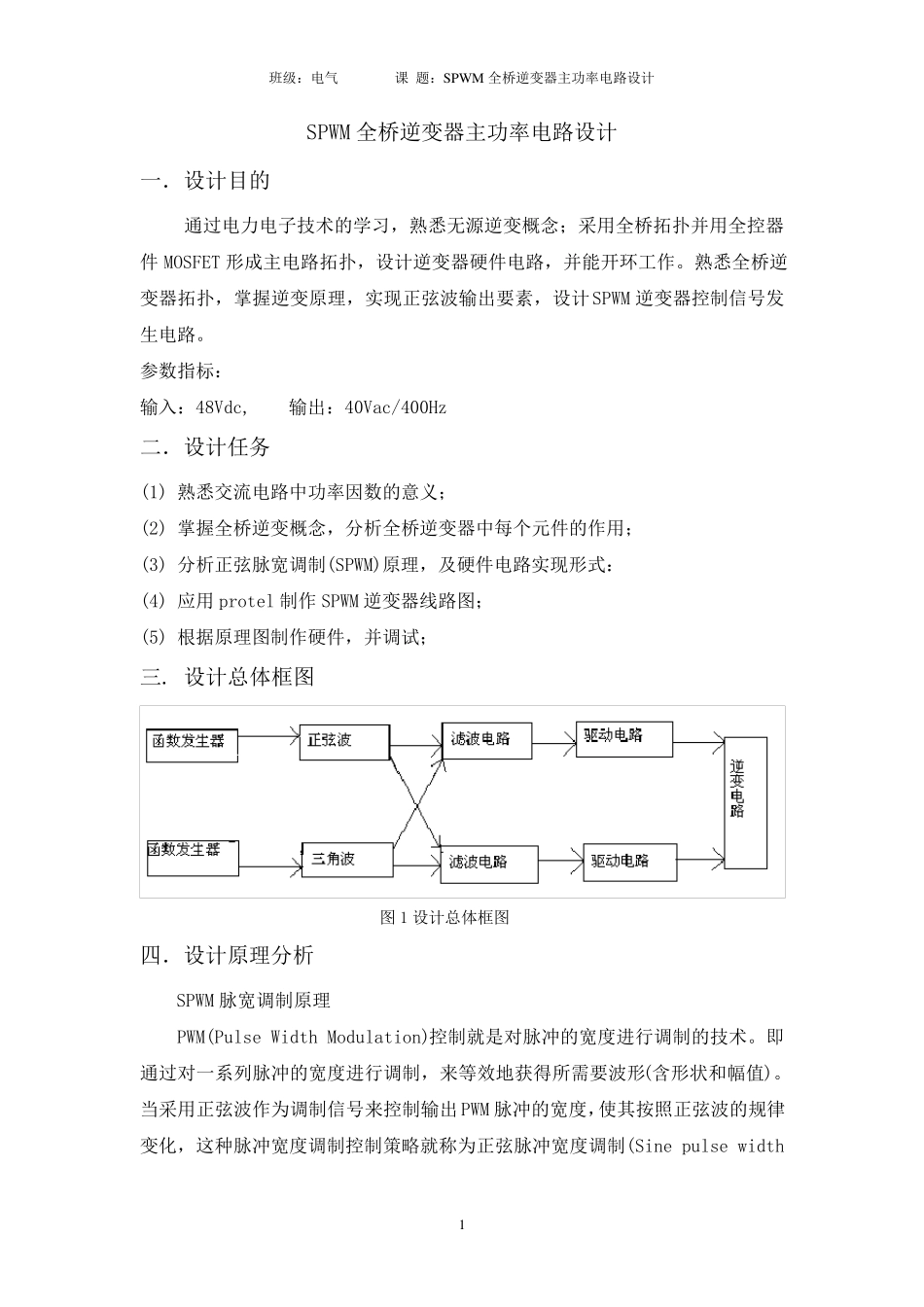

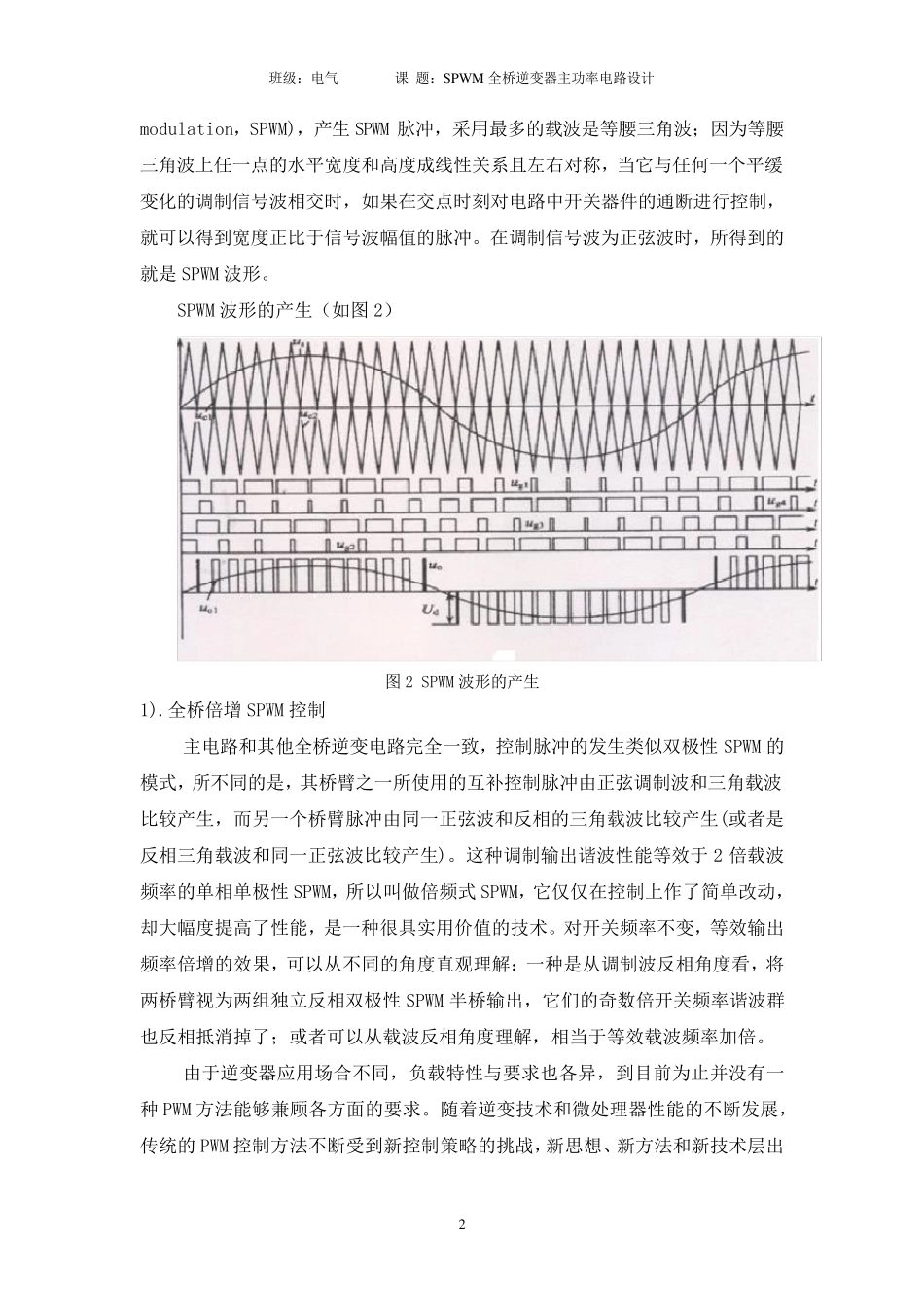

班级：电气 课 题：SPW M 全桥逆变器主功率电路设计 1 SPWM 全桥逆变器主功率电路设计 一．设计目的 通过电力电子技术的学习，熟悉无源逆变概念；采用全桥拓扑并用全控器件MOSFET 形成主电路拓扑，设计逆变器硬件电路，并能开环工作。熟悉全桥逆变器拓扑，掌握逆变原理，实现正弦波输出要素，设计SPWM 逆变器控制信号发生电路。 参数指标： 输入：48Vdc, 输出：40Vac/400Hz 二．设计任务 (1) 熟悉交流电路中功率因数的意义； (2) 掌握全桥逆变概念，分析全桥逆变器中每个元件的作用； (3) 分析正弦脉宽调制(SPWM)原理，及硬件电路实现形式： (4) 应用protel 制作SPWM 逆变器线路图； (5) 根据原理图制作硬件，并调试； 三. 设计总体框图 图 1 设计总体框图 四．设计原理分析 SPWM 脉宽调制原理 PWM(Pulse Width Modulation)控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形(含形状和幅值)。当采用正弦波作为调制信号来控制输出 PWM 脉冲的宽度，使其按照正弦波的规律变化，这种脉冲宽度调制控制策略就称为正弦脉冲宽度调制(Sine pulse width 班 级 ： 电 气 课 题 ： SPW M 全 桥 逆 变 器 主 功 率 电 路 设 计 2 modulation， SPWM)， 产 生 SPWM 脉 冲 ， 采 用 最 多 的 载 波 是 等 腰 三 角 波 ； 因 为 等 腰三 角 波 上 任 一 点 的 水 平 宽 度 和 高 度 成 线 性 关 系 且 左 右 对 称 ， 当 它 与 任 何 一 个 平 缓变 化 的 调 制 信 号 波 相 交 时 ， 如 果 在 交 点 时 刻 对 电 路 中 开 关 器 件 的 通 断 进 行 控 制 ，就 可 以 得 到 宽 度 正 比 于 信 号 波 幅 值 的 脉 冲 。 在 调 制 信 号 波 为 正 弦 波 时 ， 所 得 到 的就 是 SPWM 波 形 。 SPWM 波 形 的 产 生 （ 如 图 2） 图 2 SPWM 波 形 的 产 生 1).全 桥 倍 增 SPWM 控 制 主 电 路 和 其 他 全 桥 逆 变 电 路 完 全 一 致 ， 控 制 脉 冲 的 发 生 类 似 双 极 性SPWM 的模 式 ， 所 不 同 的 是 ， 其 桥 臂 之 一 所 使 用 的 互 补 控 制 脉 冲 由 正 弦 调 制 波 和 三 角 载 波比 较 产 生...
