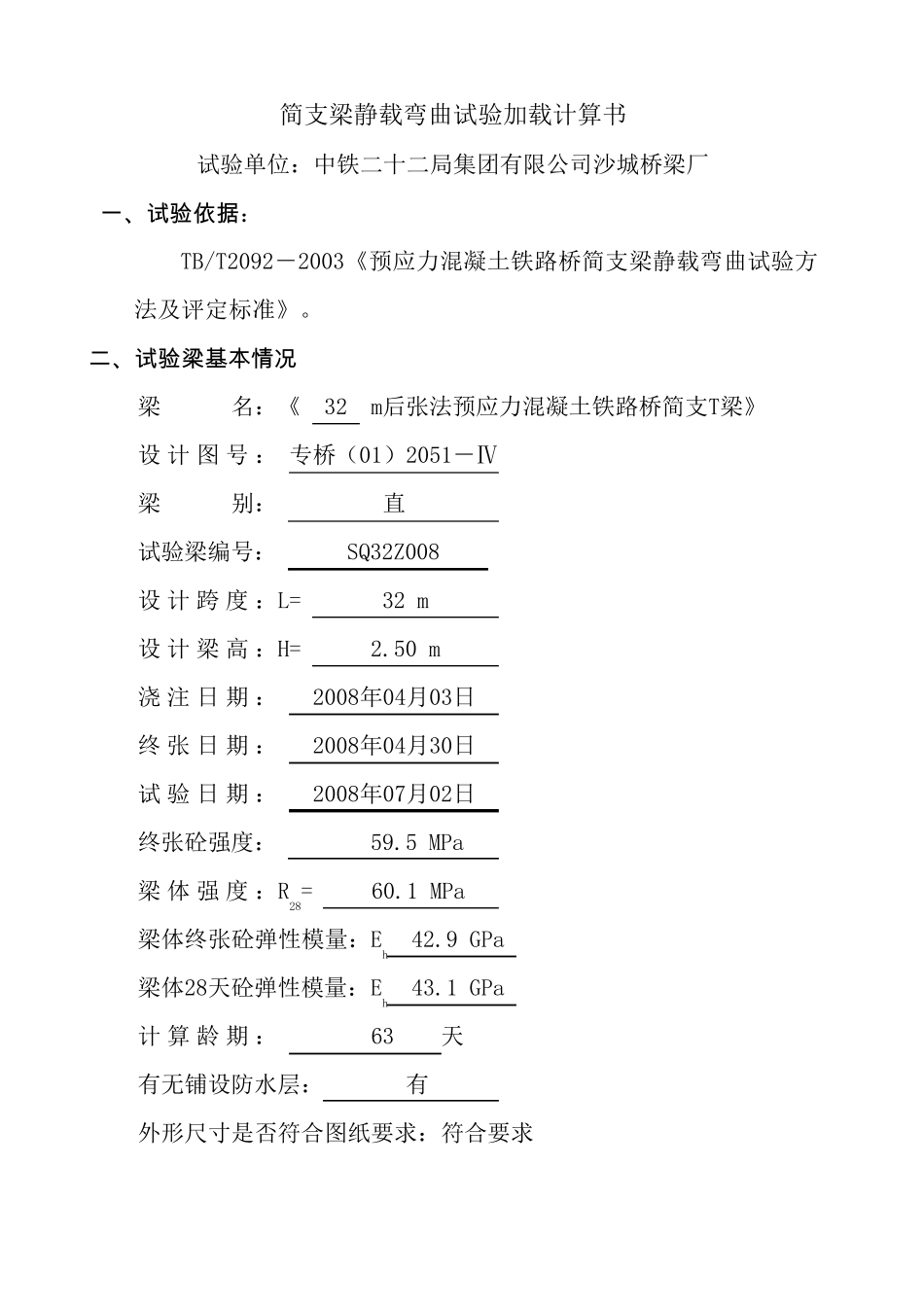

简支梁静载弯曲抗裂试验 加 载 计 算 书 图 号 : 专桥(01)2051 32m 直 梁 号 : SQ32Z008 试验单位: 中铁第二十二局集团第四工程有限公司宽城制梁场 试验日期: 2010 年月日 计 算: 复 核: 简支梁静载弯曲试验加载计算书 试验单位:中铁二十二局集团有限公司沙城桥梁厂 一 、试验依据: TB/T2092-2003《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》。 二、试验梁基本情况 梁 名:《 32 m后张法预应力混凝土铁路桥简支T梁》 设计图号: 专桥(01)2051-Ⅳ 梁 别: 直 试验梁编号: SQ32Z008 设计跨 度 :L= 32 m 设计梁高 :H= 2.50 m 浇 注 日 期 : 2008年04月03日 终 张日 期 : 2008年04月30日 试验日 期 : 2008年07月02日 终张砼强度: 59.5 MPa 梁体 强 度 :R28= 60.1 MPa 梁体终张砼弹性模量:Eh 42.9 GPa 梁体28天砼弹性模量:Eh 43.1 GPa 计算龄 期 : 63 天 有无铺设防水层: 有 外形尺寸是否符合图纸要求:符合要求 三 、梁体设计参数 梁体质量对跨中的弯矩:Mz= 4271.36 KN.m 道碴线路设备质量对跨中弯距:Md= 3011.84 KN.m 防水层质量对跨中弯矩:Mf= 198.40 KN.m 活载对跨中弯矩(含冲击):Mh= 7515.63 KN.m 梁跨中截面扣孔换算截面面积:Ao= 1.05864 m2 对梁跨中截面下缘扣孔换算截面抵抗矩:Wo= 0.7369196 m3 跨中截面预应力钢绞线截面面积:AY= 0.008757 m2 跨中截面预应力合力中心至扣孔换算面积重心的距离: eo= 1.0330 m 冲 击 系 数:1+u= 1.1940 收缩徐变应力损失值:σL6= 153.46 MPa 松 驰 应 力 损失值:σL5= 28.16 MPa 砼 设 计 强 度: C50 设计抗裂安全系数:kf= 1.27 设计挠跨比f/L= 1/1681 四、加载设备质量对跨中弯矩Ms计算 每个加力点荷载: 100t千斤顶:120kg×1=120kg 人 重:75kg×2=150kg 砂 重:55kg 4个锚圈重:4.9kg×3=14.7kg 两块钢垫板总重: 7850×2×0.5×0.5×0.016=62.8kg 每个加载点总重: p=120+150+55+62.8+14.7=402.5kg p=0.01×402.5=4.025KN Ms=16R-4P-8P =5/2P×16-4P- 8P =28×4.025 =112.7 KN.M 五 、静载加载图示 A.1 荷载采用对称布置。 PPPPPR东侧R西侧 A.1.1 根据加载图式计算a值: 跨中弯矩M为: M=R×L/2 - Σi=1PiXi P1=P2=……=Pi 则M=P×a R=5/2P P×a=5/2P×16-(8+4)P ...
