U型弯曲课程设计说明书

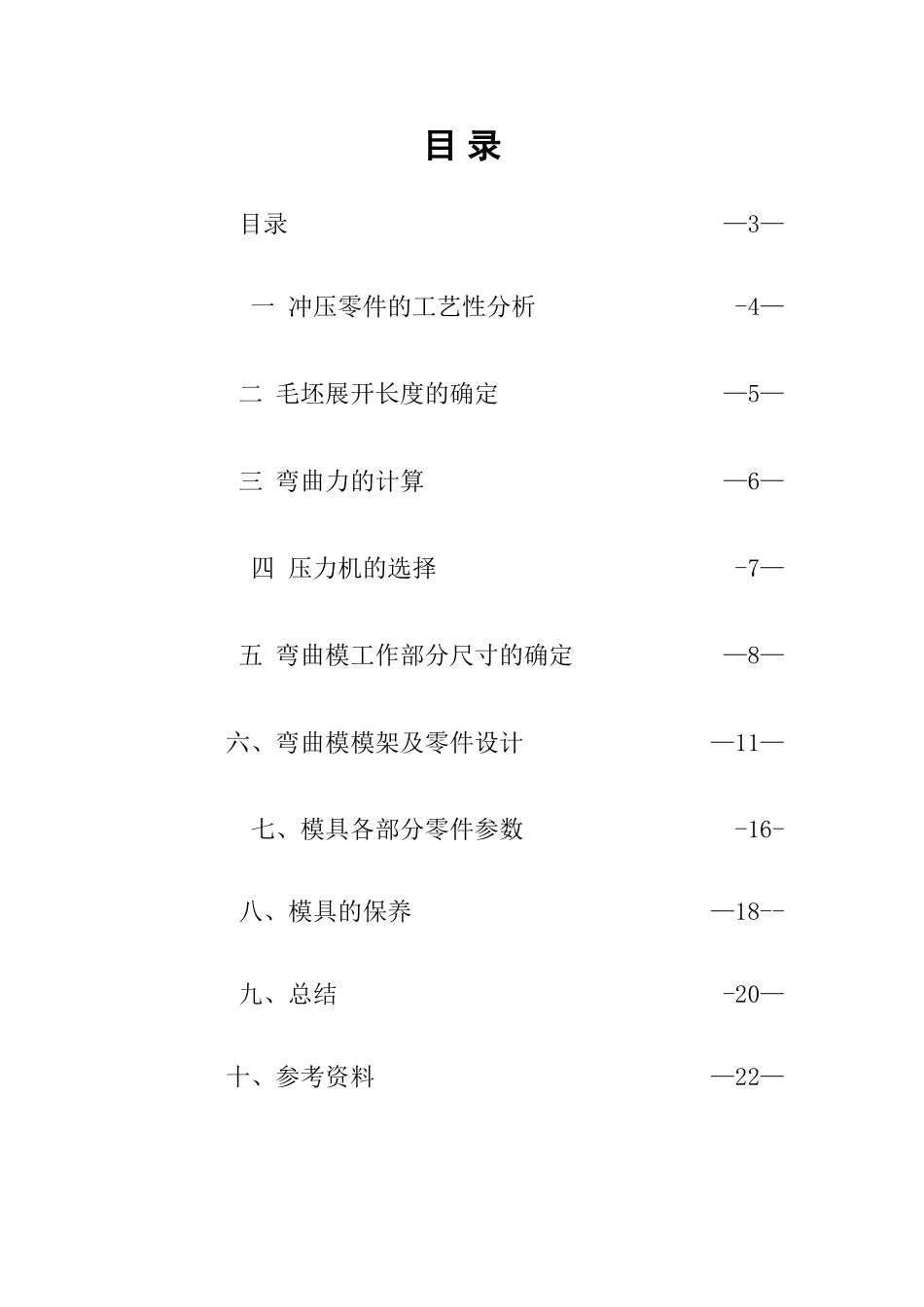

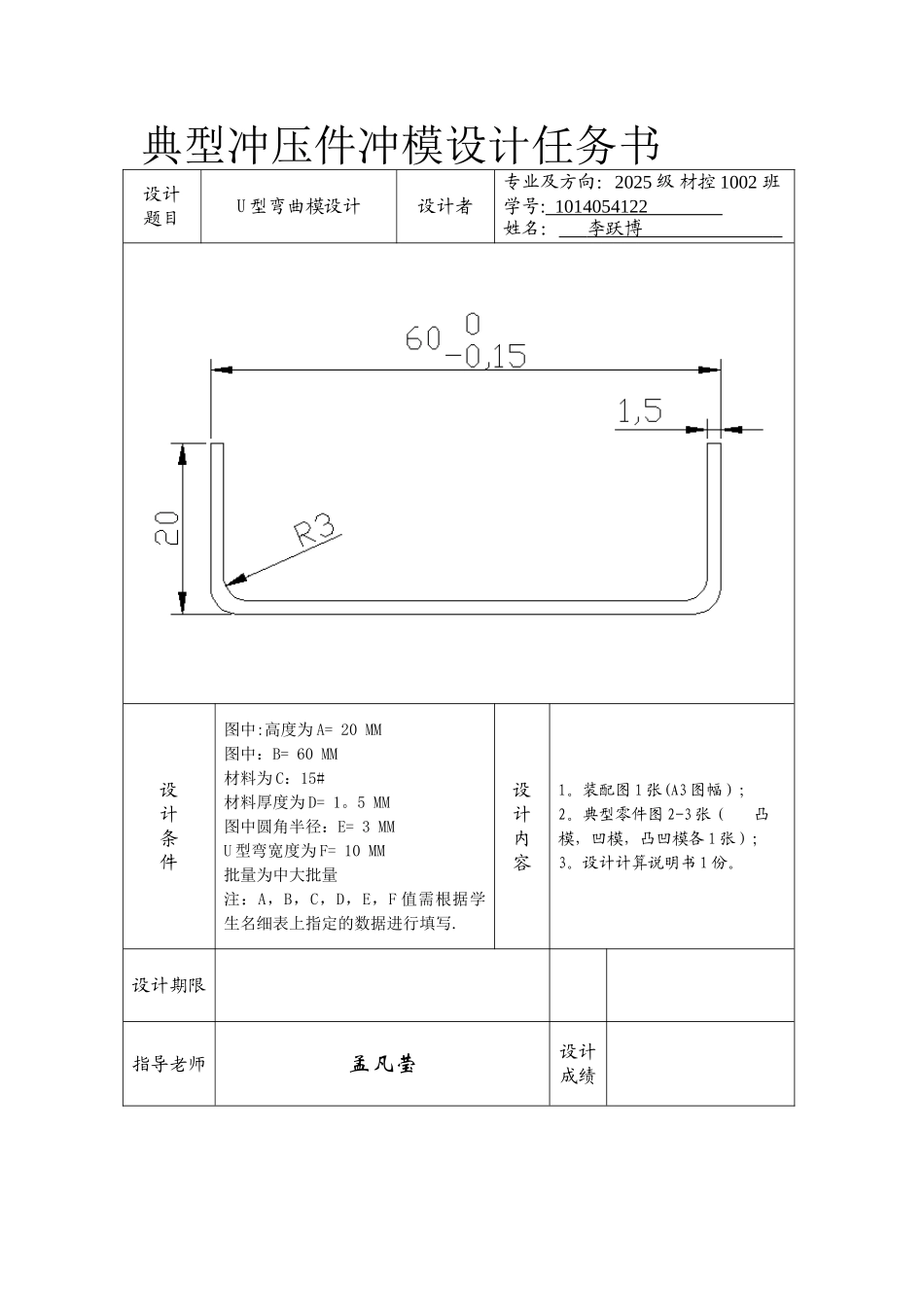

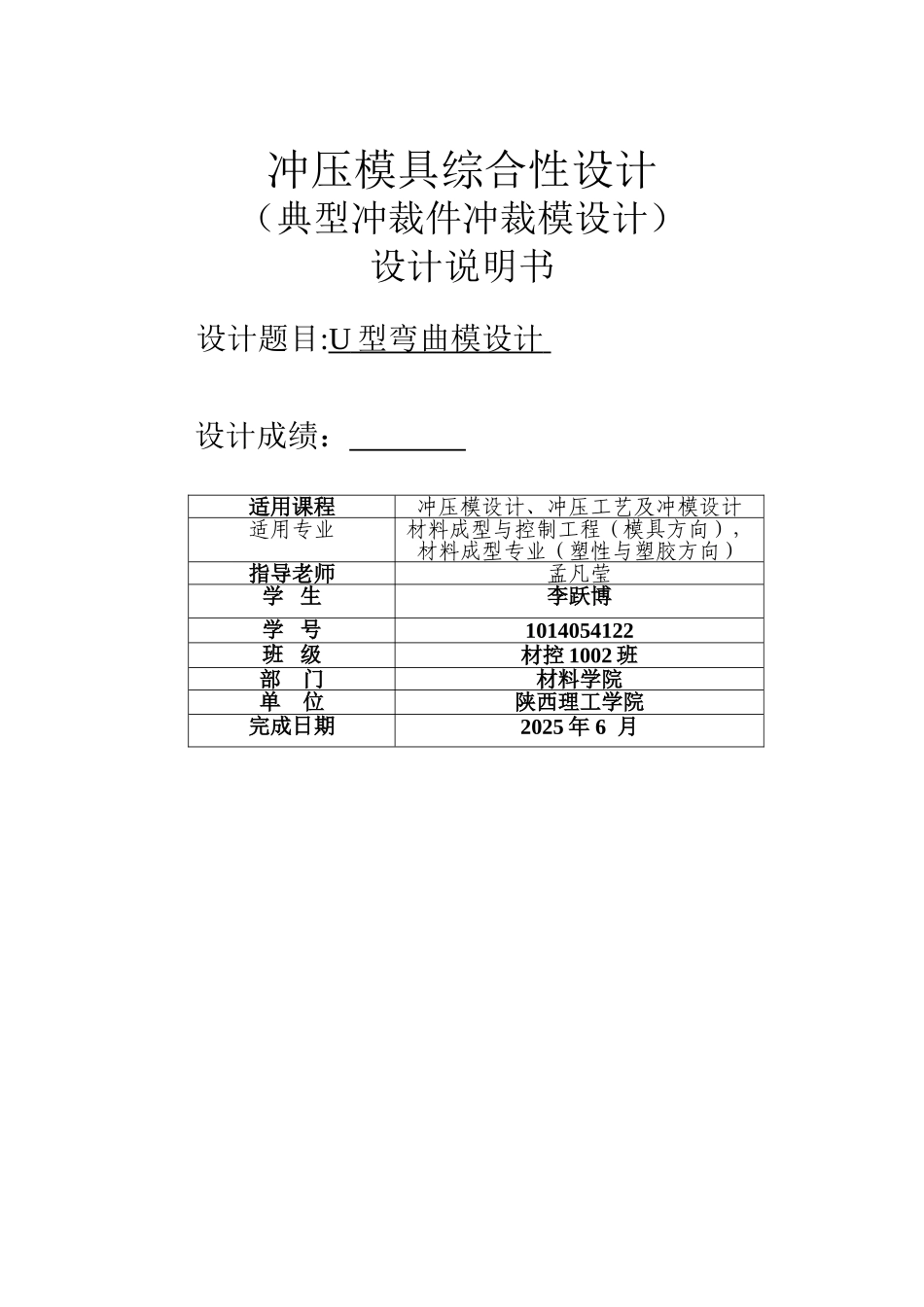

冲压模具综合性设计（典型冲裁件冲裁模设计）设计说明书 设计题目:U 型弯曲模设计 设计成绩： 适用课程冲压模设计、冲压工艺及冲模设计适用专业材料成型与控制工程（模具方向），材料成型专业（塑性与塑胶方向）指导老师孟凡莹学 生李跃博学 号1014054122班 级材控 1002 班部 门材料学院单 位陕西理工学院完成日期2025 年 6 月典型冲压件冲模设计任务书设计题目U 型弯曲模设计设计者专业及方向：2025 级 材控 1002 班学号: 1014054122 姓名： 李跃博 设计条件图中:高度为 A= 20 MM图中：B= 60 MM材料为 C：15# 材料厚度为 D= 1。5 MM图中圆角半径：E= 3 MMU 型弯宽度为 F= 10 MM批量为中大批量注：A，B，C，D，E，F 值需根据学生名细表上指定的数据进行填写.设计内容1。装配图 1 张(A3 图幅）；2。典型零件图 2-3 张（凸模，凹模，凸凹模各 1 张）；3。设计计算说明书 1 份。设计期限指导老师孟凡莹设计成绩目 录 目录 —3—一 冲压零件的工艺性分析 -4—二 毛坯展开长度的确定 —5—三 弯曲力的计算 —6—四 压力机的选择 -7—五 弯曲模工作部分尺寸的确定 —8—六、弯曲模模架及零件设计 —11— 七、模具各部分零件参数 -16- 八、模具的保养 —18-- 九、总结 -20—十、参考资料 —22—一 冲压零件的工艺性分析1、工序类型 根据零件的结构形状及批量要求,可采纳弯曲工序冲压成型，因此设计考虑弯曲工序。2、零件工艺分析由设计要求可知该零件材料为 15#钢,材料15#钢为软材料，在弯曲时有一定的凸凹模间隙。工件尺寸全部为自由公差，可看作 IT14 级，尺寸精度较低，普通弯曲就能满足要求。其弯曲性能良好。所需零件为 U 形件，结构简单对称,对弯曲成型较为有利故尺寸精度完全符合弯曲精度等级要求。且零件的相对圆角半径 r/t=3/1.5=2<5~8，因不会弯裂,满足弯曲变形程度的要求。因此，该零件满足弯曲工艺性要求，且一次成型弯曲工艺性较好,采纳简单的直壁校正弯曲法即可达到要求。二 毛坯展开长度的确定 毛坯长度按零件中性层计算。两段圆弧的中性层位移系数根据查《冲压模具设计手册》（表 3-14）得 x=0。38 ，故中性层曲率半径为：1、需在试模后再圆弧部分长度：2、 垂直部分的直线长度：3、 底部的直线长度为： 4、故毛坯展开长度为：经 过 计 算 ， 展 开 长 度 初 步 确 定 为LZ=93.2mm,精度确定进行修正。三 弯曲力的计算 为了保证弯...
