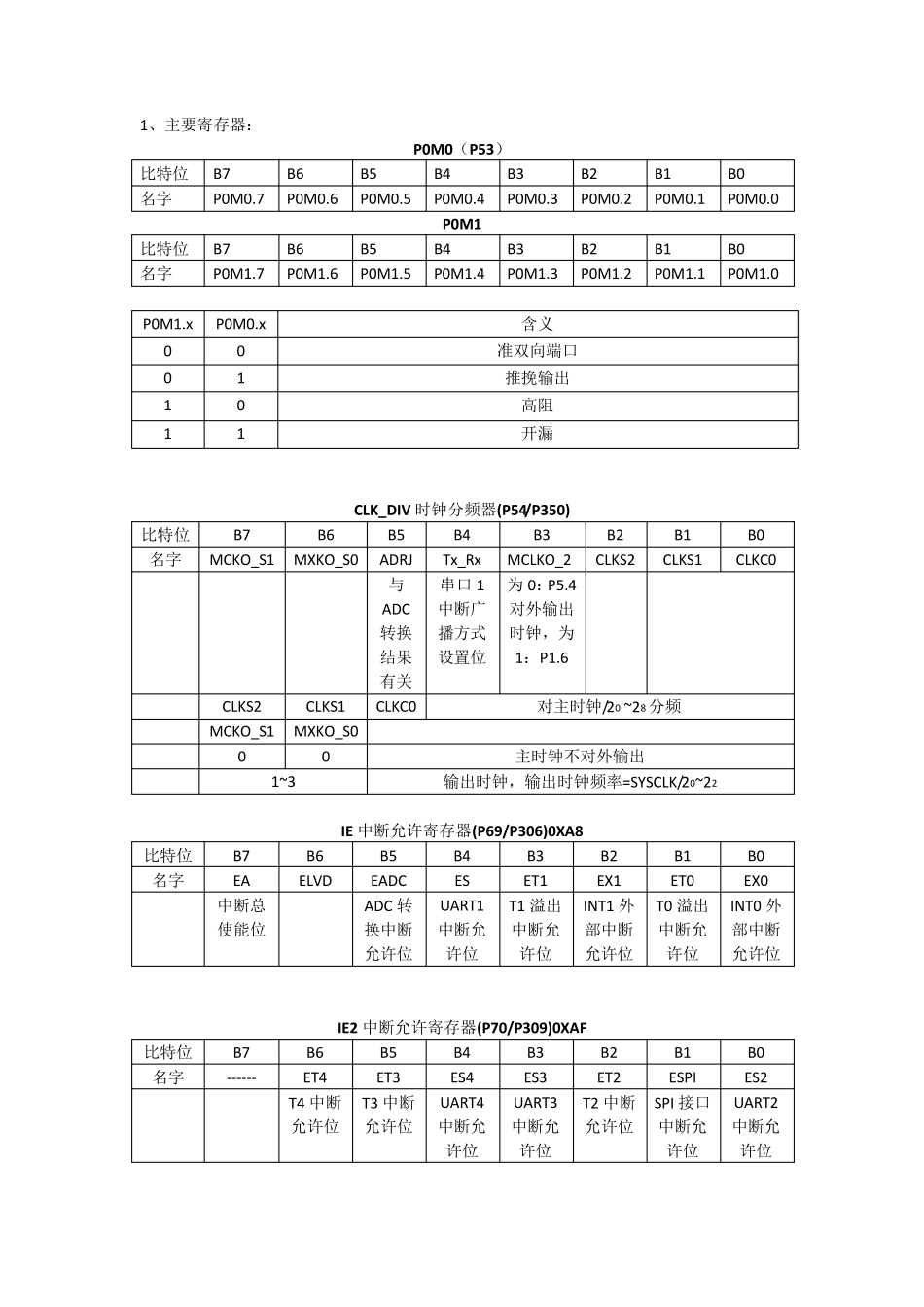

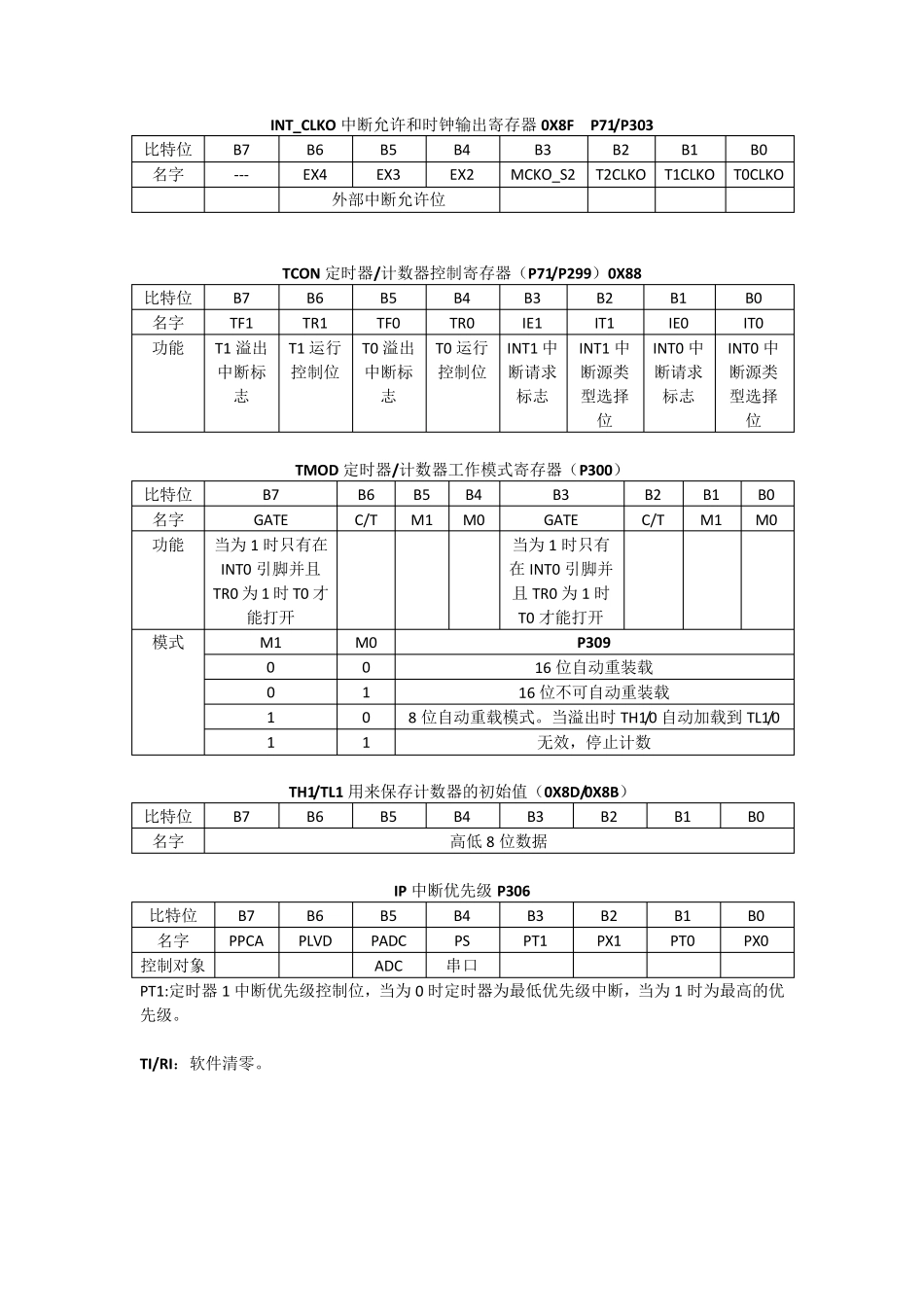

1、主要寄存器： P0M0（P53） 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 P0M0.7 P0M0.6 P0M0.5 P0M0.4 P0M0.3 P0M0.2 P0M0.1 P0M0.0 P0M1 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 P0M1.7 P0M1.6 P0M1.5 P0M1.4 P0M1.3 P0M1.2 P0M1.1 P0M1.0 P0M1.x P0M0.x 含义 0 0 准双向端口 0 1 推挽输出 1 0 高阻 1 1 开漏 CLK_DIV 时钟分频器(P54/P350) 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 MCKO_S1 MXKO_S0 ADRJ Tx_Rx MCLKO_2 CLKS2 CLKS1 CLKC0 与ADC转换结果有关 串口 1中断广播方式设置位 为 0：P5.4对外输出时钟，为1：P1.6 CLKS2 CLKS1 CLKC0 对主时钟/20 ~28 分频 MCKO_S1 MXKO_S0 0 0 主时钟不对外输出 1~3 输出时钟，输出时钟频率=SYSCLK/20~22 IE 中断允许寄存器(P69/P306)0XA8 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 EA ELVD EADC ES ET1 EX1 ET0 EX0 中断总使能位 ADC 转换中断允许位 UART1中断允许位 T1 溢出中断允许位 INT1 外部中断允许位 T0 溢出中断允许位 INT0 外部中断允许位 IE2 中断允许寄存器(P70/P309)0XAF 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 ------ ET4 ET3 ES4 ES3 ET2 ESPI ES2 T4 中断允许位 T3 中断允许位 UART4中断允许位 UART3中断允许位 T2 中断允许位 SPI 接口中断允许位 UART2中断允许位 INT_CLKO 中断允许和时钟输出寄存器0X8F P71/P303 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 --- EX4 EX3 EX2 MCKO_S2 T2CLKO T1CLKO T0CLKO 外部中断允许位 TCON 定时器/计数器控制寄存器（P71/P299）0X88 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 功能 T1 溢出中断标志 T1 运行控制位 T0 溢出中断标志 T0 运行控制位 INT1 中断请求标志 INT1 中断源类型选择位 INT0 中断请求标志 INT0 中断源类型选择位 TMOD 定时器/计数器工作模式寄存器（P300） 比特位 B7 B6 B5 B4 B3 B2 B1 B0 名字 GATE C/T M1 M0 GATE C/T M1 M0 功能 当为1 时只有在INT0 引脚并且TR0 为1 时T0 才能打开 当为1 时只有在INT0 引脚并且TR0 为1 时T0 才能打开 模式 M1 M0 P309 0 0 16 位自动重装载 0 1 16 位不可自动重装载 1 0 8 位自动重载模式。当溢出时TH1...
