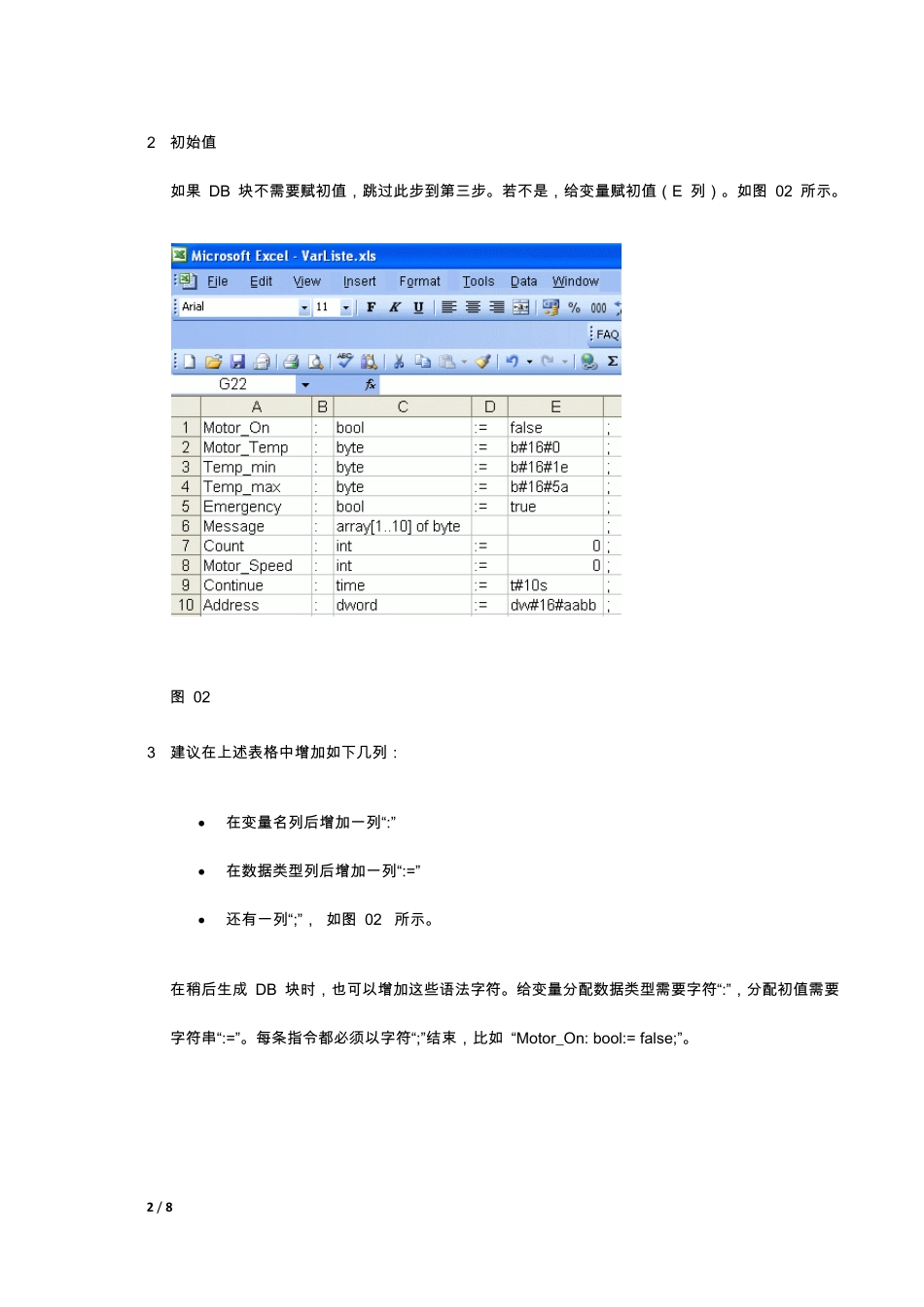

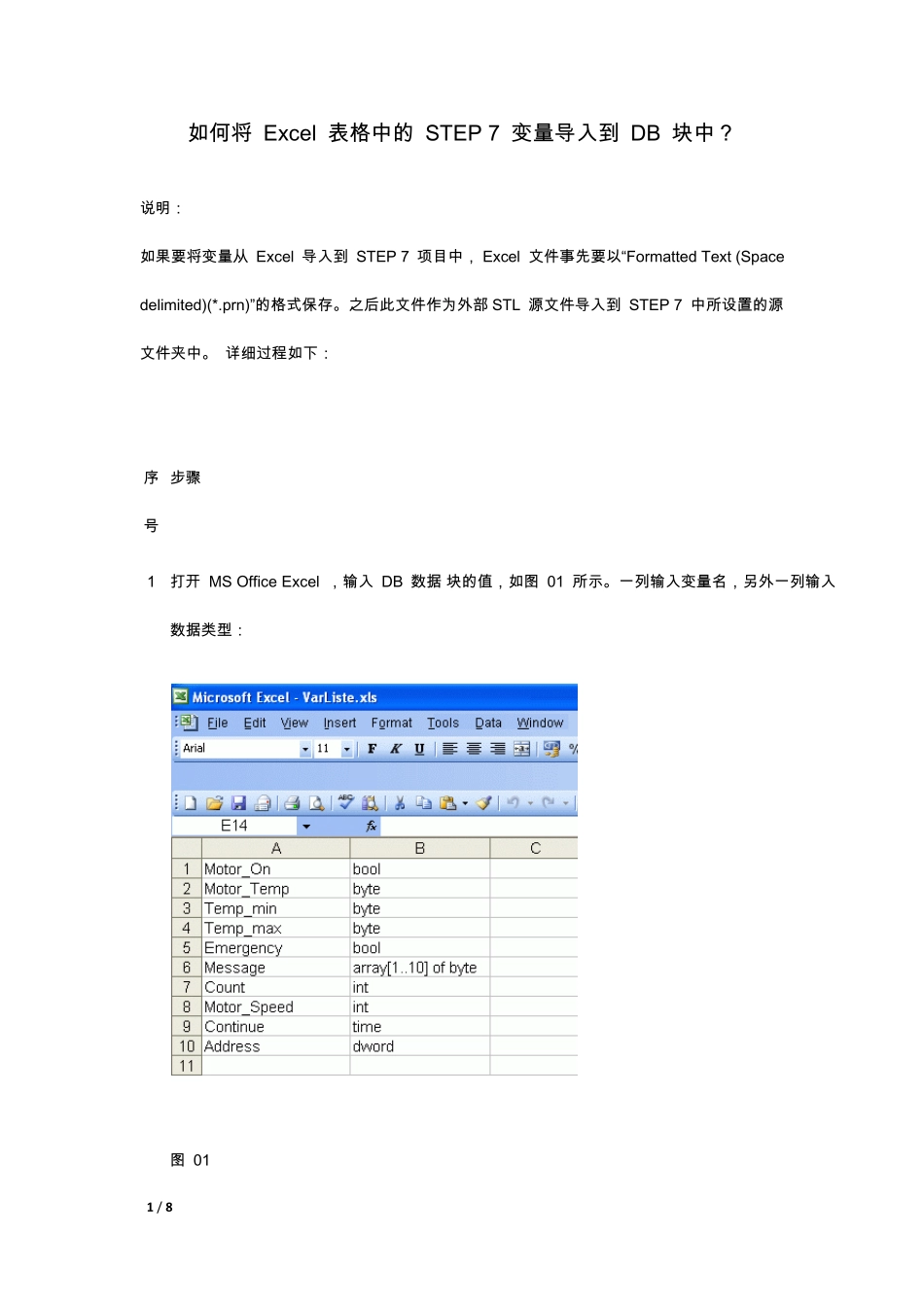

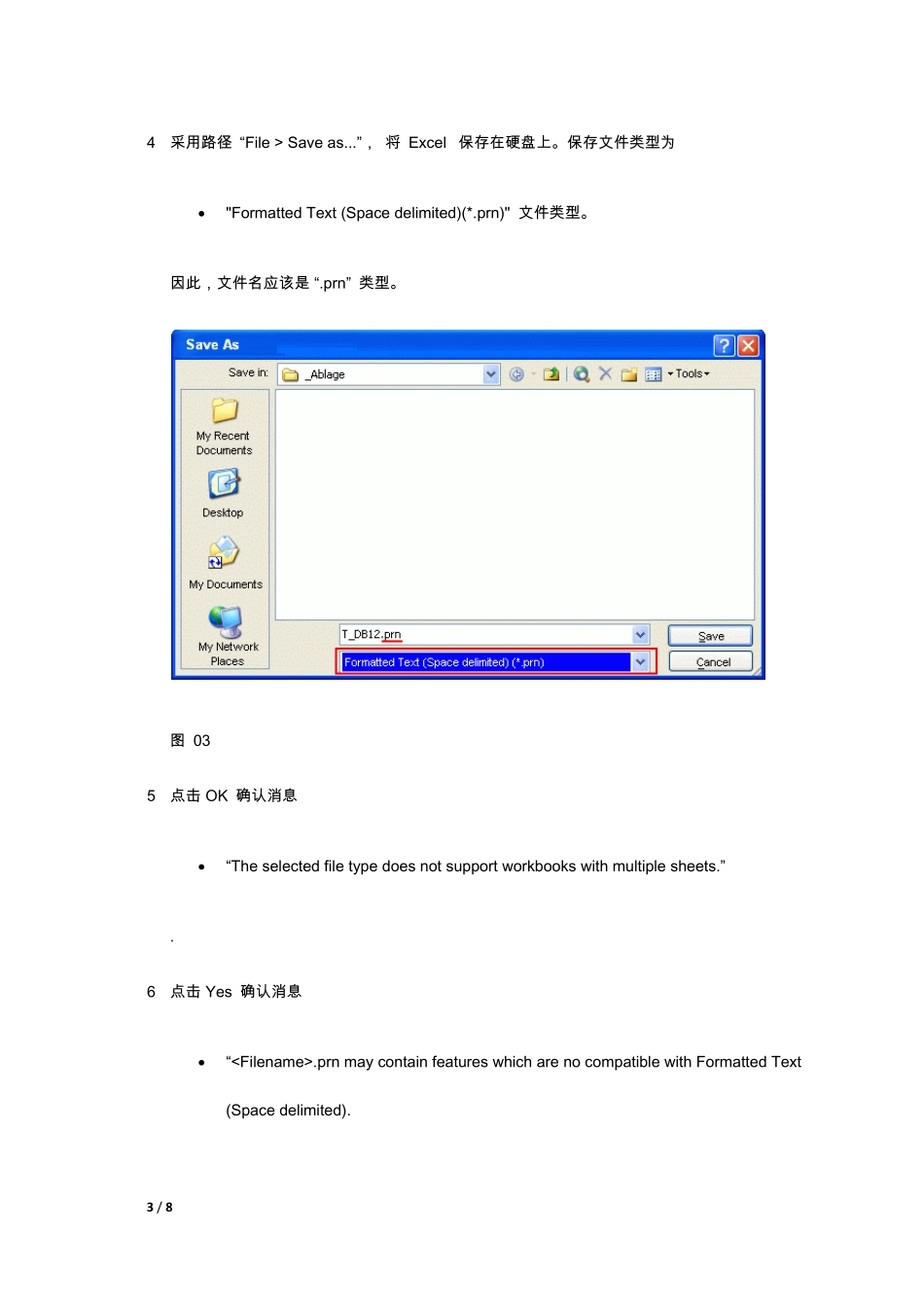

1 / 8 如 何 将 Excel 表 格 中 的 STEP 7 变 量 导 入 到 DB 块 中 ？ 说 明 ： 如 果 要 将 变 量 从 Excel 导 入 到 STEP 7 项 目 中 ， Excel 文 件 事 先 要 以 “Formatted Text (Space delimited)(*.prn)”的 格 式 保 存 。之后此文 件 作为外部 STL 源文 件 导 入 到 STEP 7 中 所设置的 源文 件 夹中 。 详细过程如 下： 序号 步骤 1 打开 MS Office Excel ， 输入 DB 数据 块 的 值， 如 图 01 所示。一列输入 变 量 名， 另外一列输入数据类型： 图 01 2 / 8 2 初 始 值 如 果 DB 块 不 需 要 赋 初 值 ， 跳 过 此 步 到 第 三 步 。若 不 是 ， 给 变 量 赋 初 值 （ E 列 ） 。如 图 02 所 示 。 图 02 3 建 议 在 上 述 表 格 中 增 加 如 下 几 列 ： • 在 变 量 名 列 后 增 加 一 列 “:” • 在 数 据 类 型 列 后 增 加 一 列 “:=” • 还 有 一 列 “;”， 如 图 02 所 示 。 在 稍 后 生 成 DB 块 时 ， 也 可 以 增 加 这 些 语 法 字 符 。给 变 量 分 配 数 据 类 型 需 要 字 符 “:”， 分 配 初 值 需 要字 符 串 “:=”。每 条 指 令 都 必 须 以 字 符 “;”结 束 ， 比 如 “Motor_On: bool:= false;”。 3 / 8 4 采 用 路 径 “File > Save as...”， 将 Excel 保 存 在 硬 盘 上 。保 存 文件类型为 • "Formatted Text (Space delimited)(*.prn)" 文件类型。 因此， 文件名应该是 “.prn” 类型。 图 03 5 点击 OK 确认消息 • “The selected file type does not support workbooks with multiple sheets.” . 6 点击 Yes 确认消息 • “.prn may contain features which are no compatible with Formatted Text (Space delimited). 4 / 8 Would you like to save the workbook in this format?”. 7 选 中 保 存 的 Excel 文 件 ， 鼠 标 右 键 点 击 ， 弹 出 菜 单 ， 点 击 “Rename”， 改 变 文 件 类 型 • .prn to .awl 点 击 Yes 确 认 出 现 的 消...
