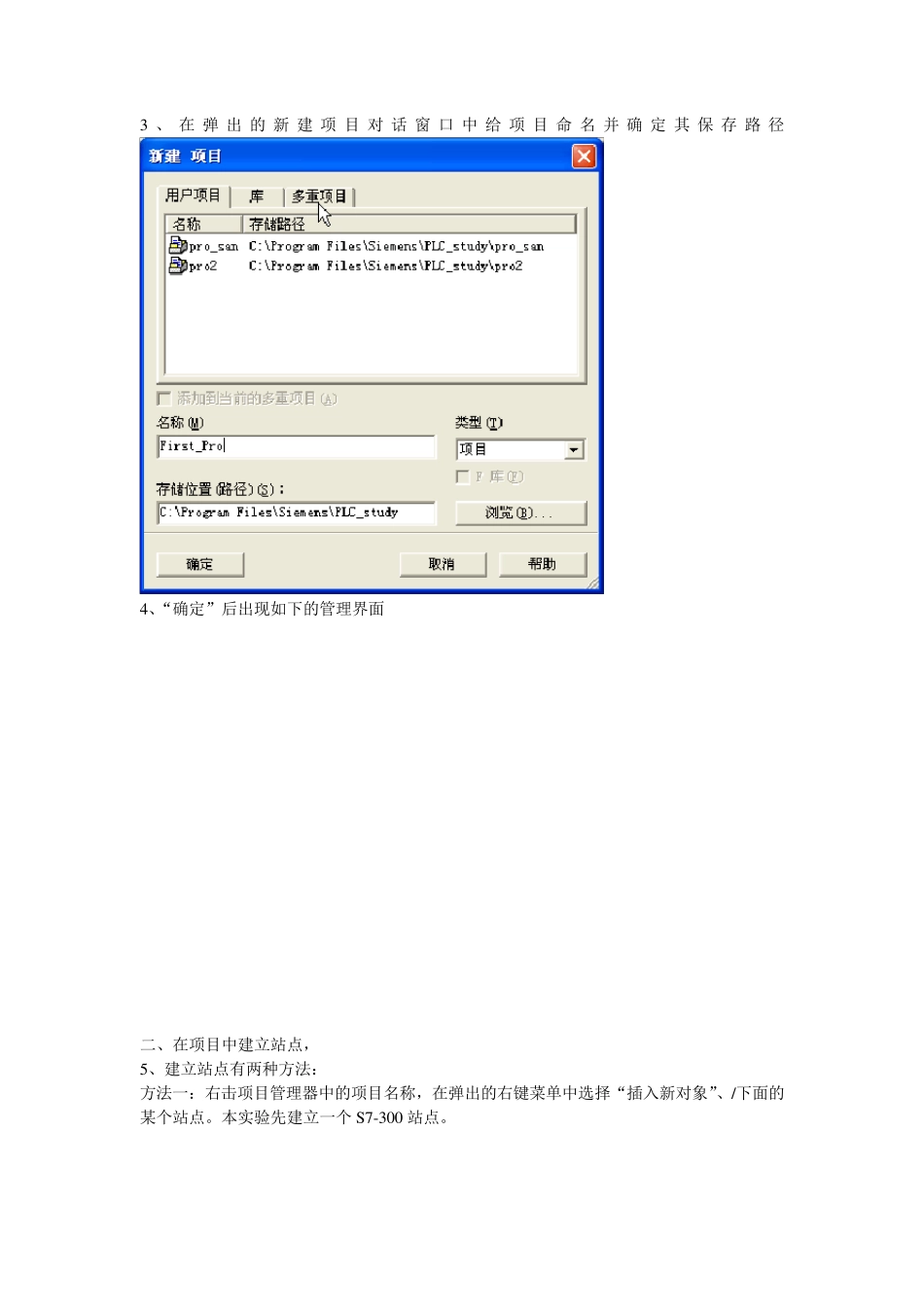

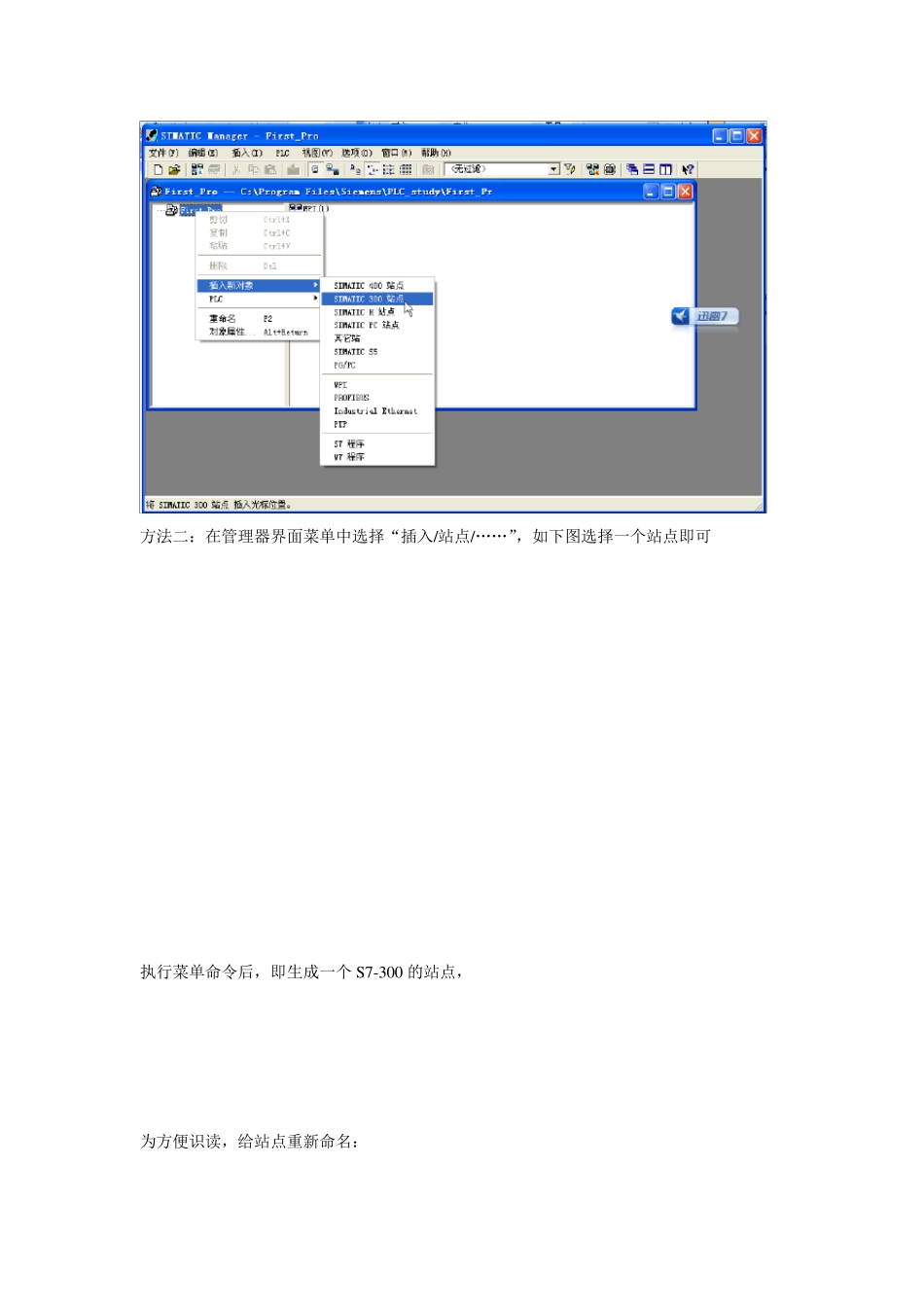

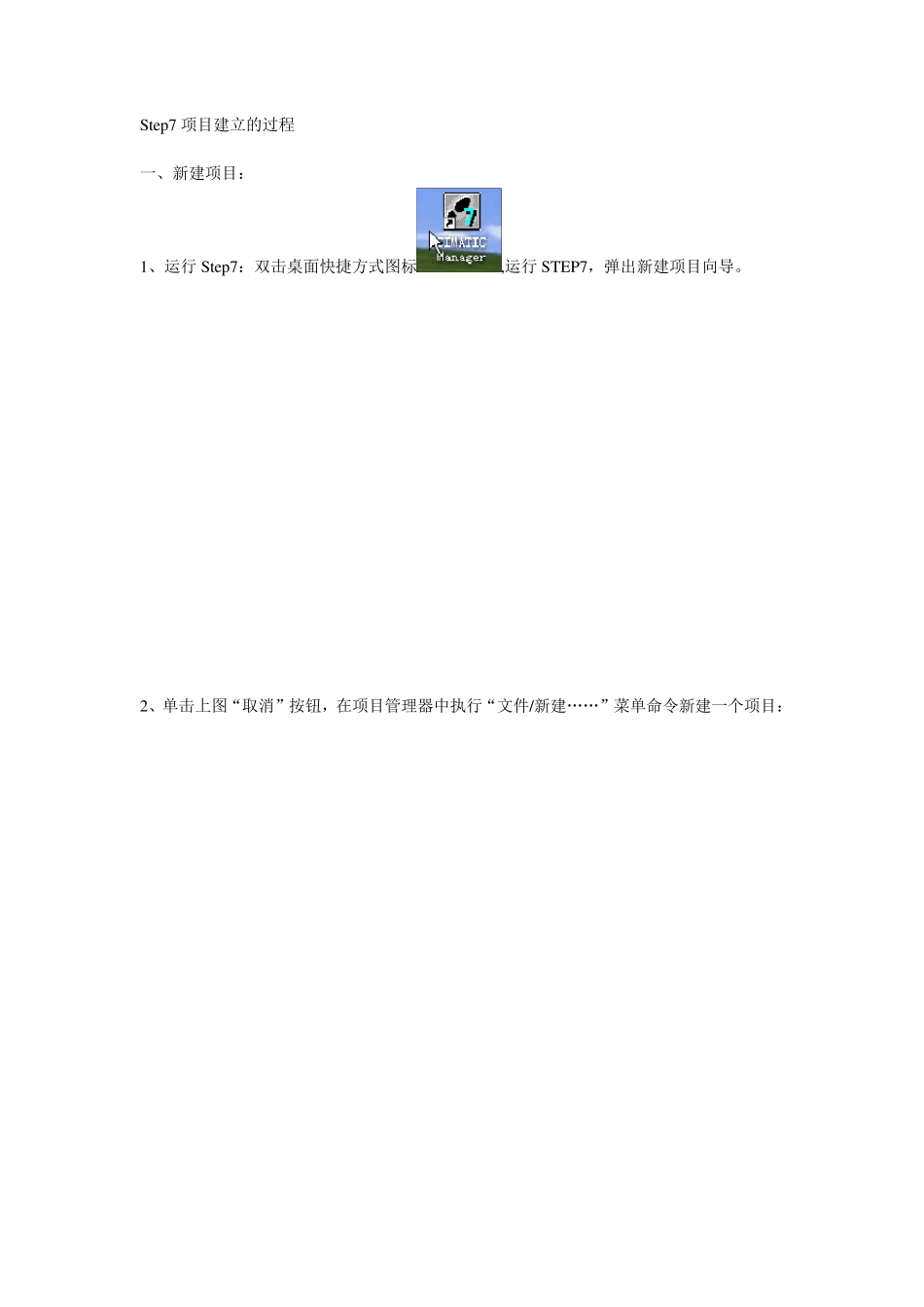

Step7 项目建立的过程 一、新建项目： 1、运行Step7：双击桌面快捷方式图标,运行STEP7，弹出新建项目向导。 2、单击上图“取消”按钮，在项目管理器中执行“文件/新建……”菜单命令新建一个项目： 3 、在弹出的新建项目对话窗口中给项目命名并确定其保存路径 4、“确定”后出现如下的管理界面 二、在项目中建立站点， 5、建立站点有两种方法： 方法一：右击项目管理器中的项目名称，在弹出的右键菜单中选择“插入新对象”、/下面的某个站点。本实验先建立一个 S7-300 站点。 方法二：在管理器界面菜单中选择“插入/站点/……”，如下图选择一个站点即可 执行菜单命令后，即生成一个 S7-300 的站点， 为方便识读，给站点重新命名： 三、为新站点进行硬件组态 4、下面即为站点硬件组态界面 表示为一个控制电机Y /△转接起动的300站点，可以任意起名，建议具有一定的意义 1、单击项目树中项目名称前的+号打开项目树 2、选择刚才新建的站点,在右边的站点管理器中出现“硬件”图标。 3、然后双击“硬件”图标，即可以打开硬件组态界面。 硬件配置区 组态表 各种站点的硬件目录 5、打开 300 站点的硬件目录 6、先放置机架 7、分别在机架的 12 槽旋转电源和 CPU ，如果有扩展机架则在第 3 槽放置 IM 模块，否则第三槽留空，从第四到第 11 槽可以放置除电源、CPU 、IM 模块外的其它模块，本实验放置信息模块 SM。 拖 放 或双 击 均可
