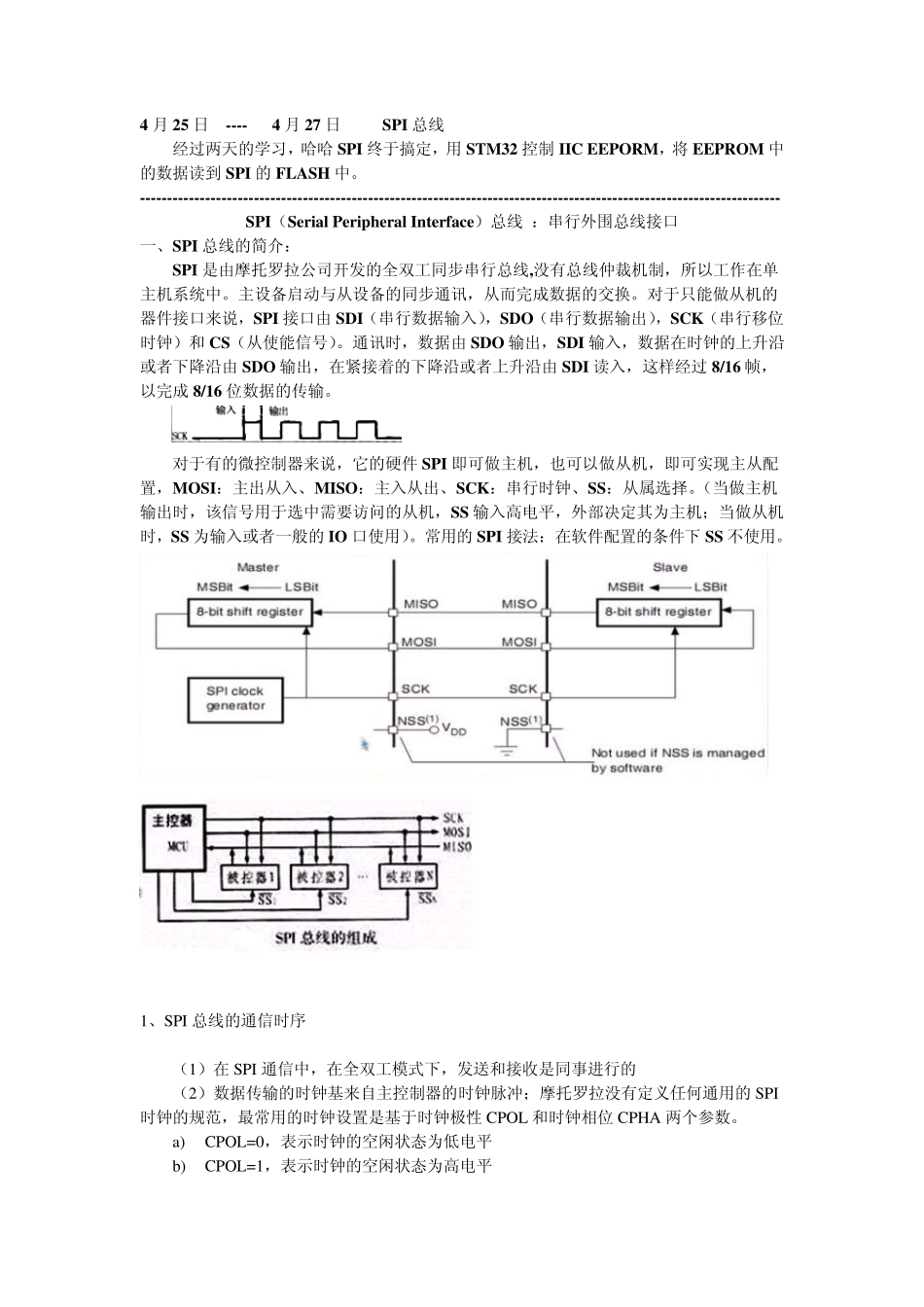

4 月25 日 ---- 4 月27 日 SPI 总线 经过两天的学习，哈哈SPI 终于搞定，用STM32 控制IIC EEPORM，将EEPROM 中的数据读到SPI 的FLASH 中。 ---------------------------------------------------------------------------------------------------------------------- SPI（Serial Peripheral Interface）总线 ：串行外围总线接口 一、SPI 总线的简介： SPI 是由摩托罗拉公司开发的全双工同步串行总线,没有总线仲裁机制，所以工作在单主机系统中。主设备启动与从设备的同步通讯，从而完成数据的交换。对于只能做从机的器件接口来说，SPI 接口由 SDI（串行数据输入），SDO（串行数据输出），SCK（串行移位时钟）和 CS（从使能信号）。通讯时，数据由 SDO 输出，SDI 输入，数据在时钟的上升沿或者下降沿由 SDO 输出，在紧接着的下降沿或者上升沿由 SDI 读入，这样经过8/16 帧，以完成 8/16 位数据的传输。 对于有的微控制器来说，它的硬件 SPI 即可做主机，也可以做从机，即可实现主从配置，MOSI：主出从入、MISO：主入从出、SCK：串行时钟、SS：从属选择。（当做主机输出时，该信号用于选中需要访问的从机，SS 输入高电平，外部决定其为主机；当做从机时，SS 为输入或者一般的IO 口使用）。常用的SPI 接法：在软件配置的条件下 SS 不使用。 1、SPI 总线的通信时序 （1）在 SPI 通信中，在全双工模式下，发送和接收是同事进行的 （2）数据传输的时钟基来自主控制器的时钟脉冲；摩托罗拉没有定义任何通用的SPI时钟的规范，最常用的时钟设置是基于时钟极性 CPOL 和时钟相位 CPHA 两个参数。 a) CPOL=0，表示时钟的空闲状态为低电平 b) CPOL=1，表示时钟的空闲状态为高电平 c) CPHA=0，表示同步始终的第一个边沿（上升或者下降）数据被采样 d) CPHA=1，表示同步始终的第二个边沿（上升或者下降）数据被采样 即CPOL 和CPHA 的设置决定了数据采样的时钟沿。 （3）在多个从设备的系统中，每个设备需要独立的使能信号，硬件比I2C 系统复杂 （4）没有应答机制确定是否收到数据，没有I2C 总线系统安全。 （5）SPI 主机与之通信的从机的时钟极性和相位应该一致 i. 主设备SPI 时钟和极性的配置由从机来决定 ii. 主设备的SDO、SDI 和从设备的SDO、SDI 一致 iii. 主从设备是在SCLK 的控制下，同时发送和接受数据，并通过两个双向移位寄存器来交换数据。 iv. 工作原理如下：...
