STM32F429开发板用户手册VIP专享VIP免费

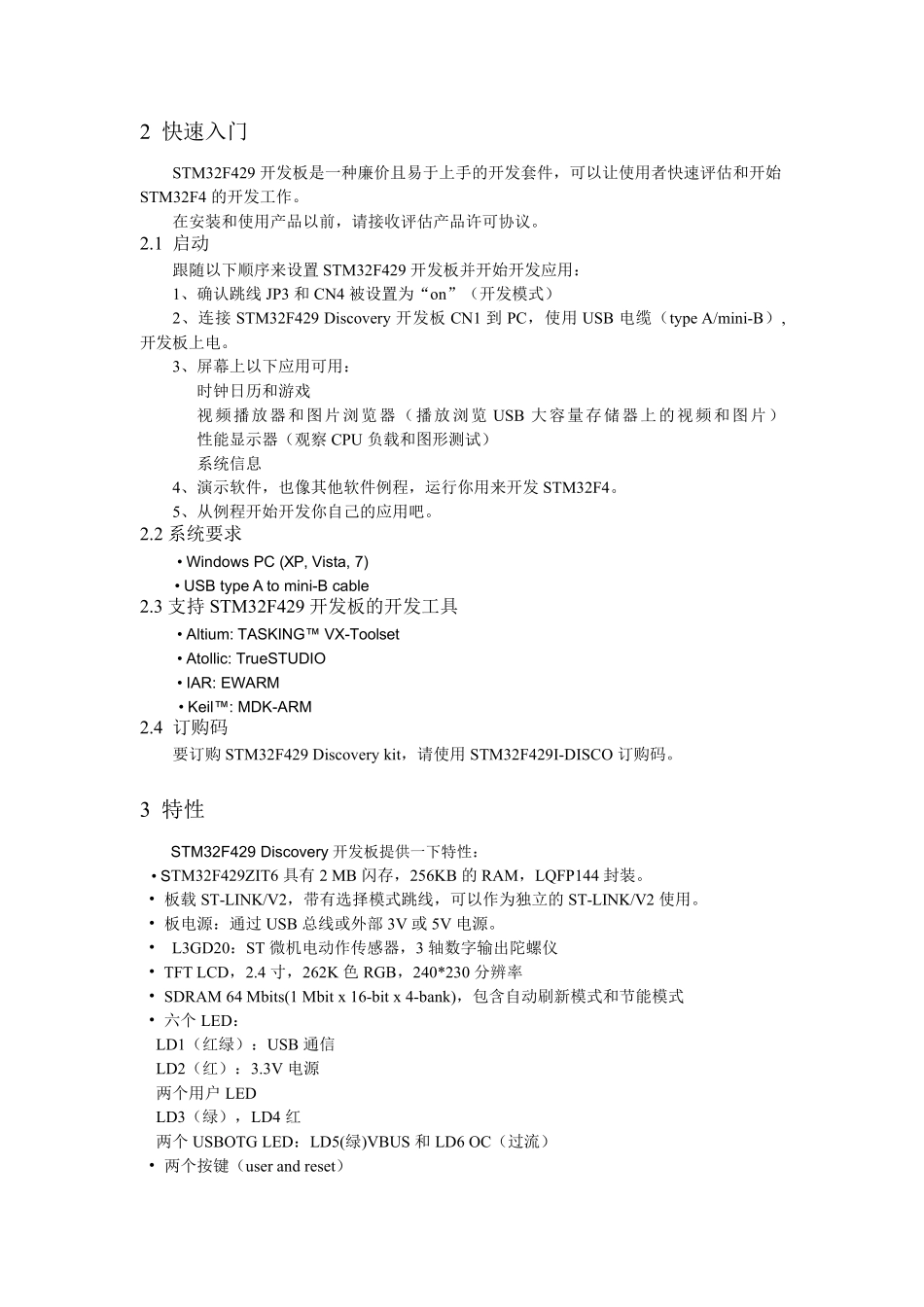

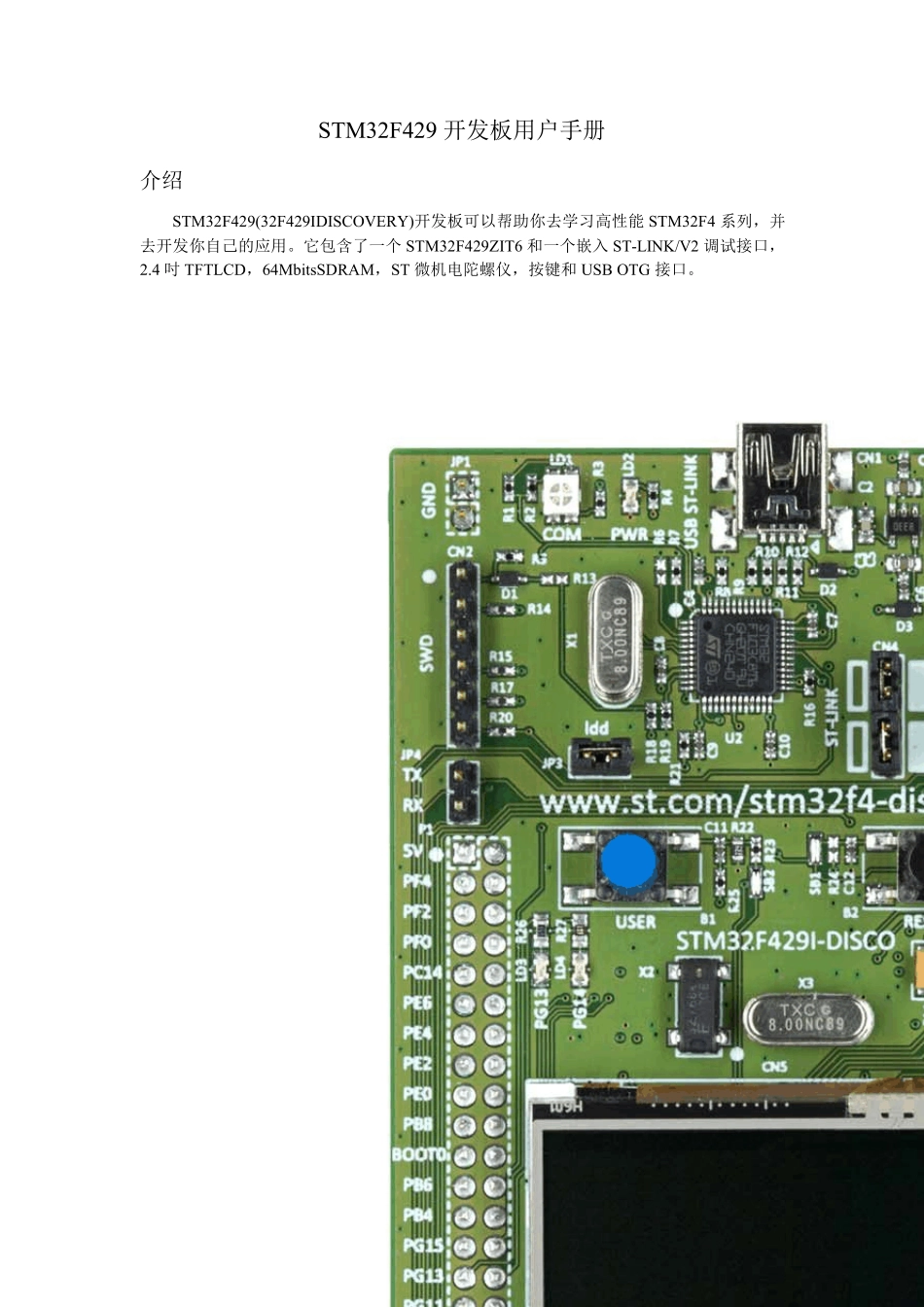

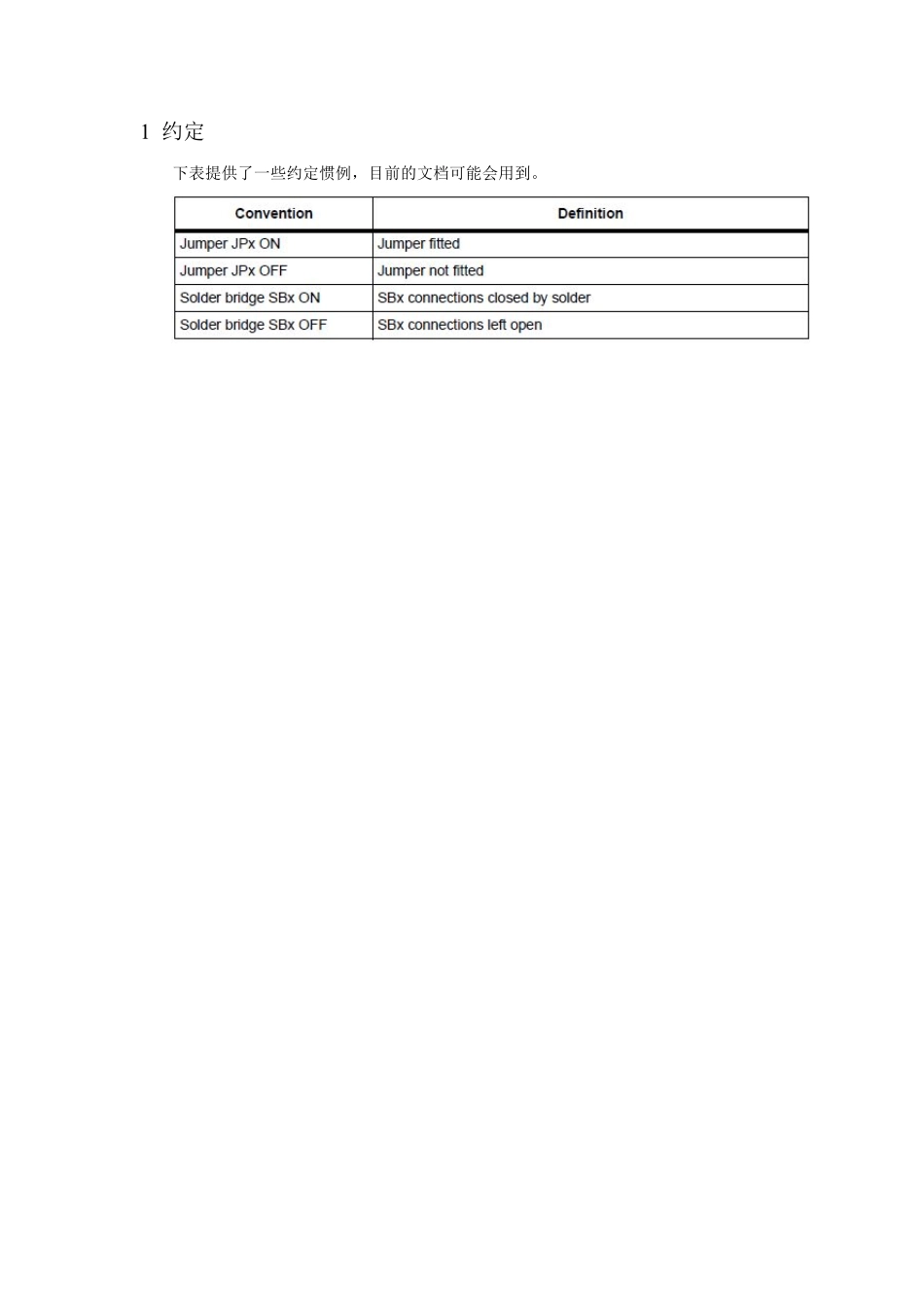

STM32F429 开发板用户手册介绍STM32F429(32F429IDISCOVERY)开发板可以帮助你去学习高性能STM32F4 系列，并去开发你自己的应用。它包含了一个 STM32F429ZIT6 和一个嵌入 ST-LINK/V2 调试接口，2.4 吋 TFTLCD，64MbitsSDRAM，ST 微机电陀螺仪，按键和 USB OTG 接口。1 约定下表提供了一些约定惯例，目前的文档可能会用到。2 快速入门STM32F429 开发板是一种廉价且易于上手的开发套件，可以让使用者快速评估和开始STM32F4 的开发工作。在安装和使用产品以前，请接收评估产品许可协议。2.1 启动跟随以下顺序来设置STM32F429 开发板并开始开发应用：1、确认跳线JP3 和CN4 被设置为“on”（开发模式）2、连接STM32F429 Discovery 开发板CN1 到 PC，使用USB 电缆（type A/mini-B）,开发板上电。3、屏幕上以下应用可用：时钟日历和游戏视频播放器和图片浏览器（播放浏览 USB 大容量存储器上的视频和图片）性能显示器（观察 CPU 负载和图形测试）系统信息4、演示软件，也像其他软件例程，运行你用来开发STM32F4。5、从例程开始开发你自己的应用吧。2.2 系统要求• Windows PC (XP, Vista, 7)• USB type A to mini-B cable2.3 支持STM32F429 开发板的开发工具• Altium: TASKING™VX-Toolset• Atollic: TrueSTUDIO• IAR: EWARM• Keil™ : MDK-ARM2.4 订购码要订购STM32F429 Discovery kit，请使用STM32F429I-DISCO 订购码。3 特性STM32F429 Discovery 开发板提供一下特性：• STM32F429ZIT6 具有2 MB 闪存，256KB 的RAM，LQFP144 封装。• 板载 ST-LINK/V2，带 有选 择 模式跳线，可以作为独 立 的ST-LINK/V2 使用。• 板电源 ：通 过 USB 总 线或 外 部 3V 或 5V 电源 。•L3GD20：ST 微 机 电动作传 感 器，3 轴 数 字 输 出 陀 螺 仪• TFT LCD，2.4 寸 ，262K 色 RGB，240*230 分 辨 率• SDRAM 64 Mbits(1 Mbit x 16-bit x 4-bank)，包 含 自动刷 新 模式和节 能模式• 六 个 LED：LD1（红 绿 ）：USB 通 信LD2（红 ）：3.3V 电源两 个 用户 LEDLD3（绿 ），LD4 红两 个 USBOTG LED：LD5(绿 )VBUS 和LD6 OC（过 流 ）• 两 个 按 键 （user and reset）• Micro-AB 接口的USB OTG• LQFP144 I/Os 的扩展排针，可以快速连接样机板，方便探查。4 硬件布局STM32F429 Discovery 开...
