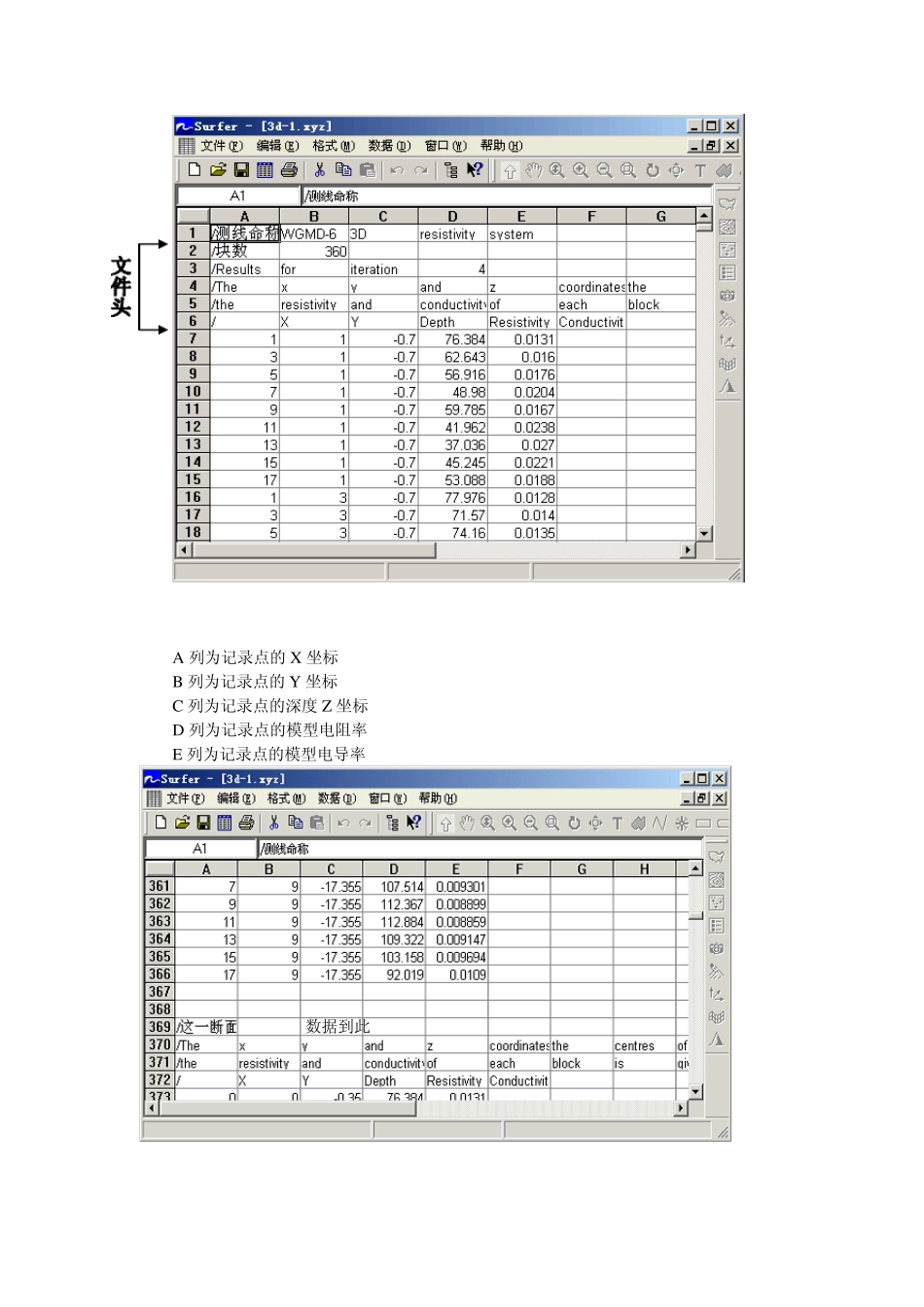

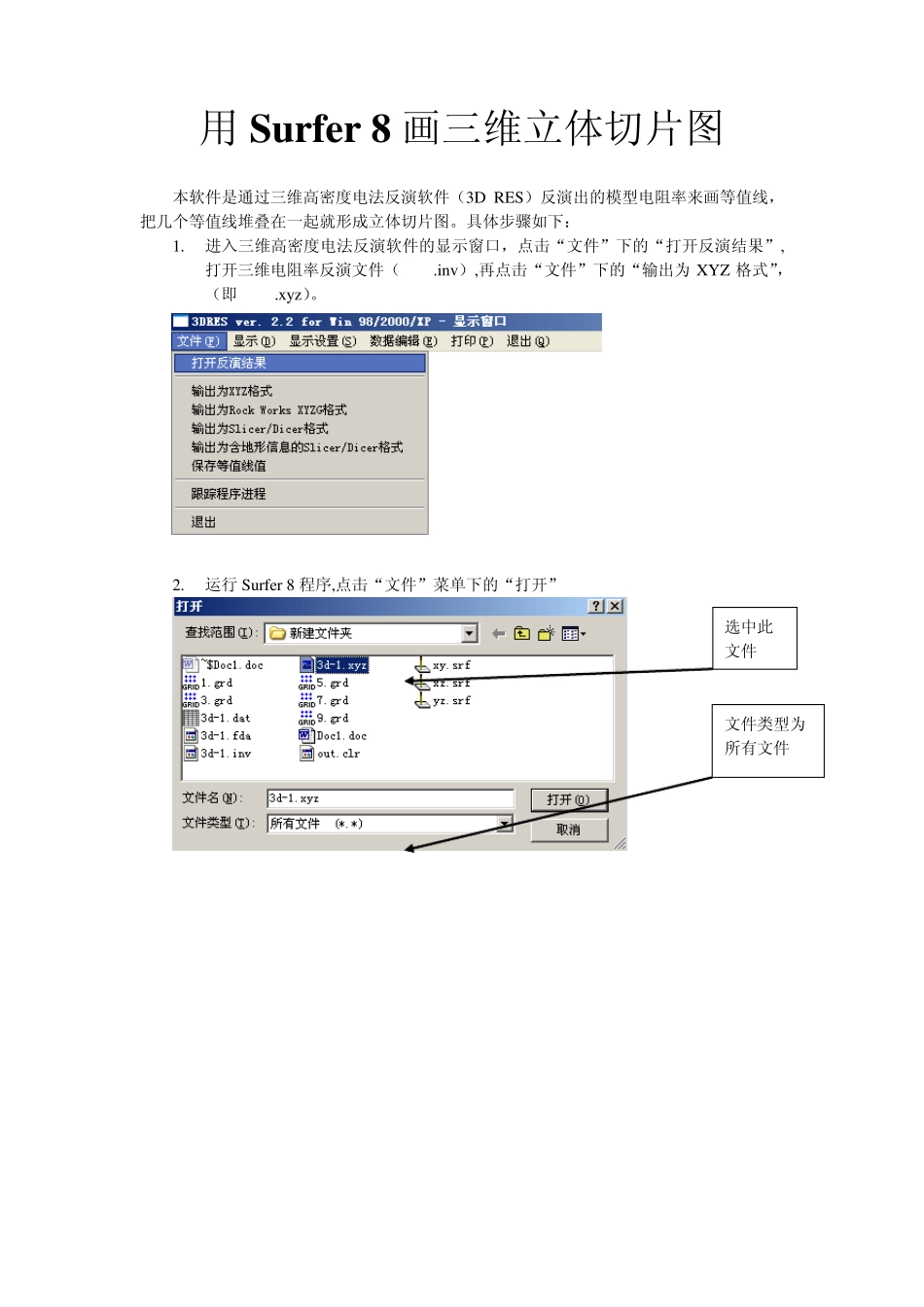

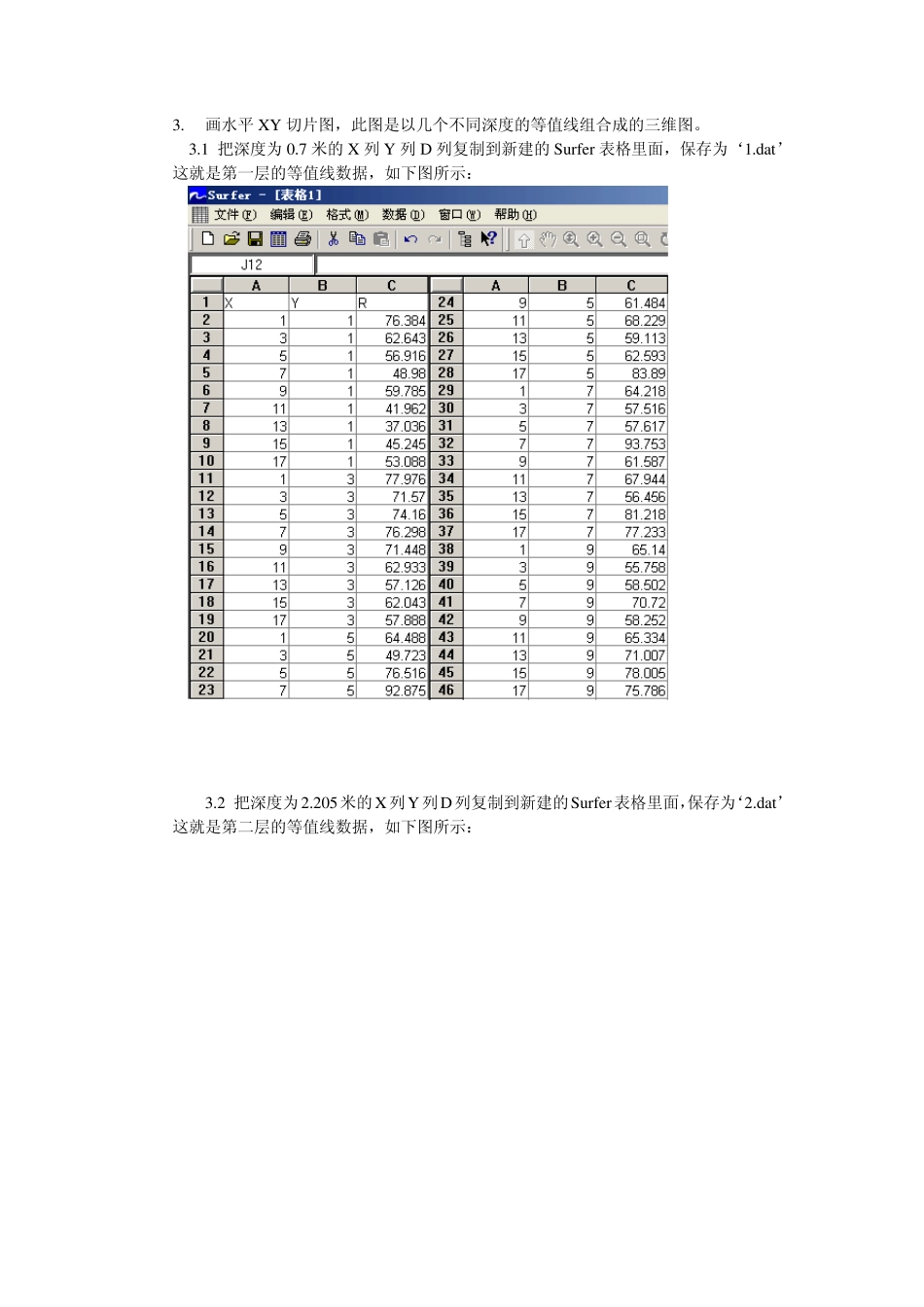

用Surfer 8 画三维立体切片图 本软件是通过三维高密度电法反演软件（3D RES）反演出的模型电阻率来画等值线，把几个等值线堆叠在一起就形成立体切片图。具体步骤如下： 1. 进入三维高密度电法反演软件的显示窗口，点击“文件”下的“打开反演结果”,打开三维电阻率反演文件（3D-1.inv）,再点击“文件”下的“输出为 XYZ 格式”，（即 3D-1.xyz）。 2. 运行 Surfer 8 程序,点击“文件”菜单下的“打开” 选中此 文件 文件类型为 所有文件 A 列为记录点的 X 坐标 B 列为记录点的 Y 坐标 C 列为记录点的深度 Z坐标 D 列为记录点的模型电阻率 E 列为记录点的模型电导率 数据到此 3. 画水平XY 切片图，此图是以几个不同深度的等值线组合成的三维图。 3.1 把深度为0.7 米的X 列Y 列D 列复制到新建的Su rfer 表格里面，保存为‘1.dat’这就是第一层的等值线数据，如下图所示： 3.2 把深度为2.205米的X列Y列D列复制到新建的Su rfer表格里面，保存为‘2.dat’这就是第二层的等值线数据，如下图所示： 3.3 把深度为3.936米的X列Y列D列复制到新建的Su rfer表格里面，保存为‘3.dat’这就是第三层的等值线数据。依此类推，有多少深度数据就可以做多少层等值线图，也可以根据自己要求随意组合不同的层。 3.4 把1---n 的等值线数据网格，再调入在同一个图形文档里进行编辑。如下图： 3 .5 按层的顺序从上到下排列好等值线图，再在“编辑”菜单里面点击“全选”对齐所有的等值线。如下图： 全部选中所有等值线，点击鼠标右键出现一个对话框，单击属性，在查看对话框里调节倾斜为 3 0 度，投影选为透视。倾斜度可以随意的调整，只要看上去立体感较强就合适。如下图： 得到如下图形： 双击一个等值线图标，出来一个等值线的属性，在里面可以修改这个等值线的许多参数，如下图： 把填充等值线开关打开后，点击“等级”选项。如下图： 等值线颜 色 填充开头，选中为填充 点击等级按钮就会弹出一个对话框，里面可以修改等级的一些参数，也可以点击保存，把等级文件保存下来，如一个三维立体图，要想所有的等值线的等级都在一种颜色下表示，就必须用到同样的等级才能很好的对比。如下： “使用默认值”表示等值线等级的最小、最大、间距都上由计算机自动给出的。 “最小”和“最大”表示等值线等级的最小值和最大值。一般情况不作修改，但在为了突出高阻或低阻时就可以限制只显示高阻或低阻。如...
