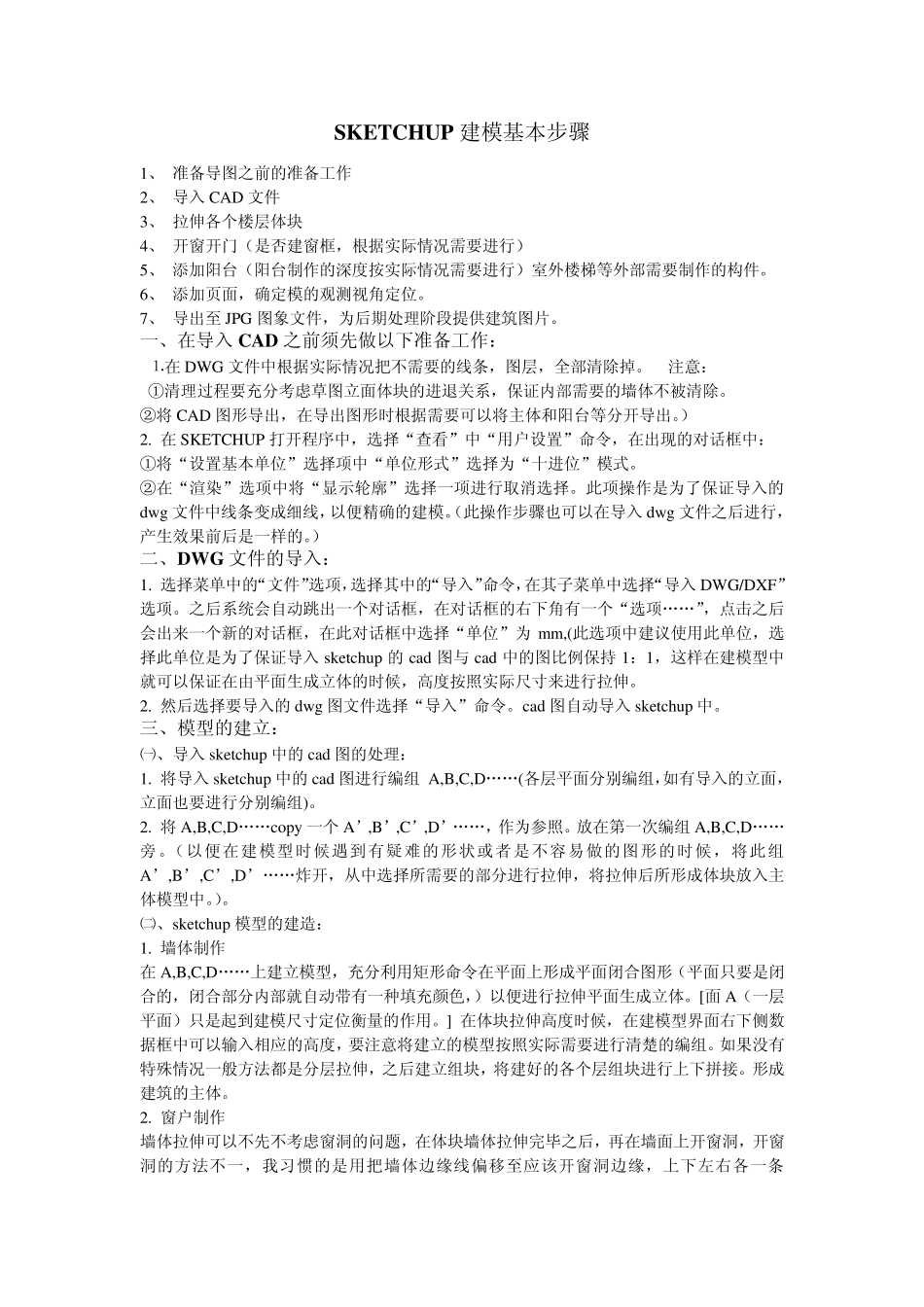

SKETCHUP 建模基本步骤 1、 准备导图之前的准备工作 2、 导入 CAD 文件 3、 拉伸各个楼层体块 4、 开窗开门（是否建窗框，根据实际情况需要进行） 5、 添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。 6、 添加页面，确定模的观测视角定位。 7、 导出至 JPG 图象文件，为后期处理阶段提供建筑图片。 一、在导入 CAD 之前须先做以下准备工作： ⒈在 DWG 文件中根据实际情况把不需要的线条，图层，全部清除掉。 注意： ①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。 ②将 CAD 图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。） 2. 在 SKETCHUP 打开程序中，选择“查看”中“用户设置”命令，在出现的对话框中： ①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。 ②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。此项操作是为了保证导入的dwg 文件中线条变成细线，以便精确的建模。（此操作步骤也可以在导入 dwg 文件之后进行，产生效果前后是一样的。） 二、DW G 文件的导入： 1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入 DWG/DXF”选项。之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项„„”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为 mm,(此选项中建议使用此单位，选择此单位是为了保证导入 sketchup 的 cad 图与cad 中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。 2. 然后选择要导入的 dwg 图文件选择“导入”命令。cad 图自动导入 sketchup 中。 三、模型的建立： ㈠、导入 sketchup 中的 cad 图的处理： 1. 将导入 sketchup 中的 cad 图进行编组 A,B,C,D„„(各层平面分别编组，如有导入的立面，立面也要进行分别编组)。 2. 将 A,B,C,D„„copy一个 A’,B’,C’,D’„„，作为参照。放在第一次编组A,B,C,D„„旁。（以便在建模型时候遇到有疑难的形状或者是不容易做的图形的时候，将此组A’,B’,C’,D’„„炸开，从中选择所需要的部分进行拉伸，将拉伸后所形成体块放入主体模型中。）。 ㈡、sketchup 模型的建造： 1. 墙体制作 在 A,B,C,D„„上建立模型，充分利用矩形命令在平面上形成平面闭合图形（平面只要是闭合的，闭合部...
