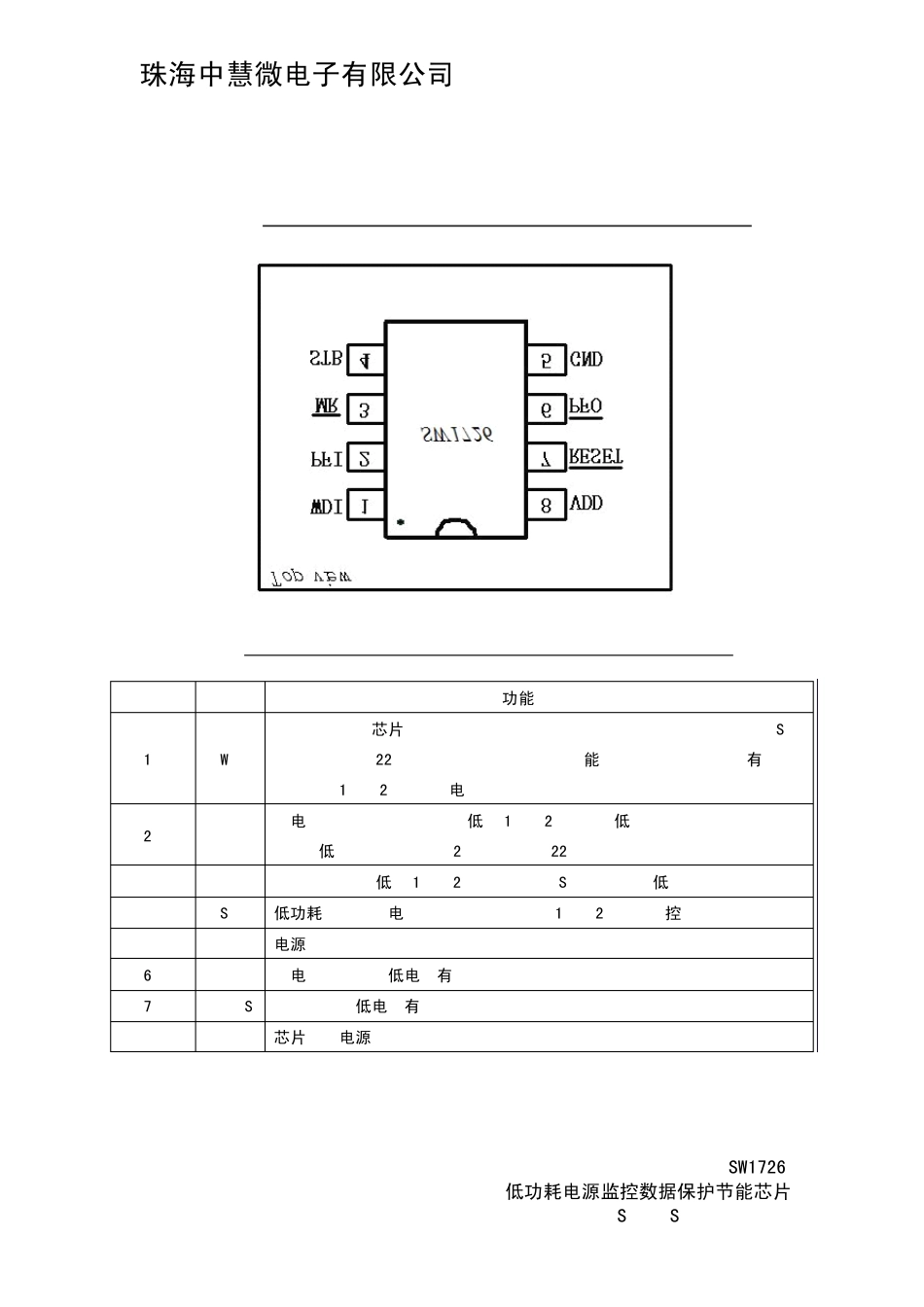

珠海中慧微电子有限公司SW1726低功耗电源监控数据保护节能芯片Low Power Smart SupervisoryIC1低功耗电源监控数据保护节能芯片Low Power Smart Supervisory ICSW1726 DataSheetV4.0版本号修订内容修订时间修订人V4.01、修改喂狗时间，从 1.6S变成 0.5S。2、修改 Vpfi、Vmr 、Vstb电压，从 1.25V改为 1.32V。3、电源电压范围，从 1.8V--5.5V，改为4.5V--5.5V。4、ZH1726名字改为 SW1726 ，同芯片名字一致。5、复位脉宽，从 200ms 改为 220ms。6、PFI产生复位时间，从 1.6S，改为2.0S。增加 PFI产生复位时间范围。7、喂狗脉宽，从 100us改为 1ms2010.10.27邓廷珠海中慧微电子有限公司SW1726低功耗电源监控数据保护节能芯片LowPowerSmartSupervisoryIC2概述中慧低功耗电源管理数据保护芯片SW1726选用8引脚的SOP封装(封装尺寸为5mm*5mm)，性价比极高。适用于4.5v-5.5v的电压范围，-40℃～85℃的温度范围。最大工作电流不超过50µA，可以广泛应用在医疗，工控仪表，和消费类便携式电子产品上。当应用在电子式水、电、气表上时，可以防止数据因掉电而丢失，具有节能的显著特点。在系统上电、复位按键按下的情况下，芯片能够保证输出准确可靠的复位信号；其内部的看门狗电路能监视微处理器的运行，当0.5s内输入信号的状态没有改变时将发出复位信号；芯片内部还有一个独立的门限检测器，该检测器可以监视另一路电源电压,并在掉电情况下提前报警，通知MCU保存数据。特性♦工作电压范围 4.5V～5.5V♦复位持续时间为220ms♦具有干扰信号处理能力♦具有电源抖动处理能力♦复位信号低电平有效♦看门狗的喂狗时间为0.5s♦端口兼容TTL/COMS电平♦工作温度范围/极限工作温度范围:-40℃～85℃♦典型工作电流低于35µA♦低功耗静态保持状态电流低于2µA♦电磁兼容(EMC),人体模型条件下，具有4500V的ESD防护应用计算机仪器仪表汽车电子便携式设备控制装置微控制器系统版本温度范围电压范围封装SW1726-40℃～85℃4.5V～5.5V8-SOP珠海中慧微电子有限公司SW1726低功耗电源监控数据保护节能芯片LowPowerSmartSupervisoryIC3引脚图引脚说明引脚名称功能1WDI喂狗信号，在芯片正常工作时喂狗信号需要在 0.5s内翻转，否则 RESET输出信号将输出 220ms的复位脉冲，喂狗信号能被 PFI信号屏蔽，只有 MR和PFI高于 1.32V时看门狗电路才正常工作。2PFI掉电检测信号，当 PFI信号低于 1.32V时 PFO为低，否则 PFO信号为高。当PFI从低到高变化，延迟 ...
