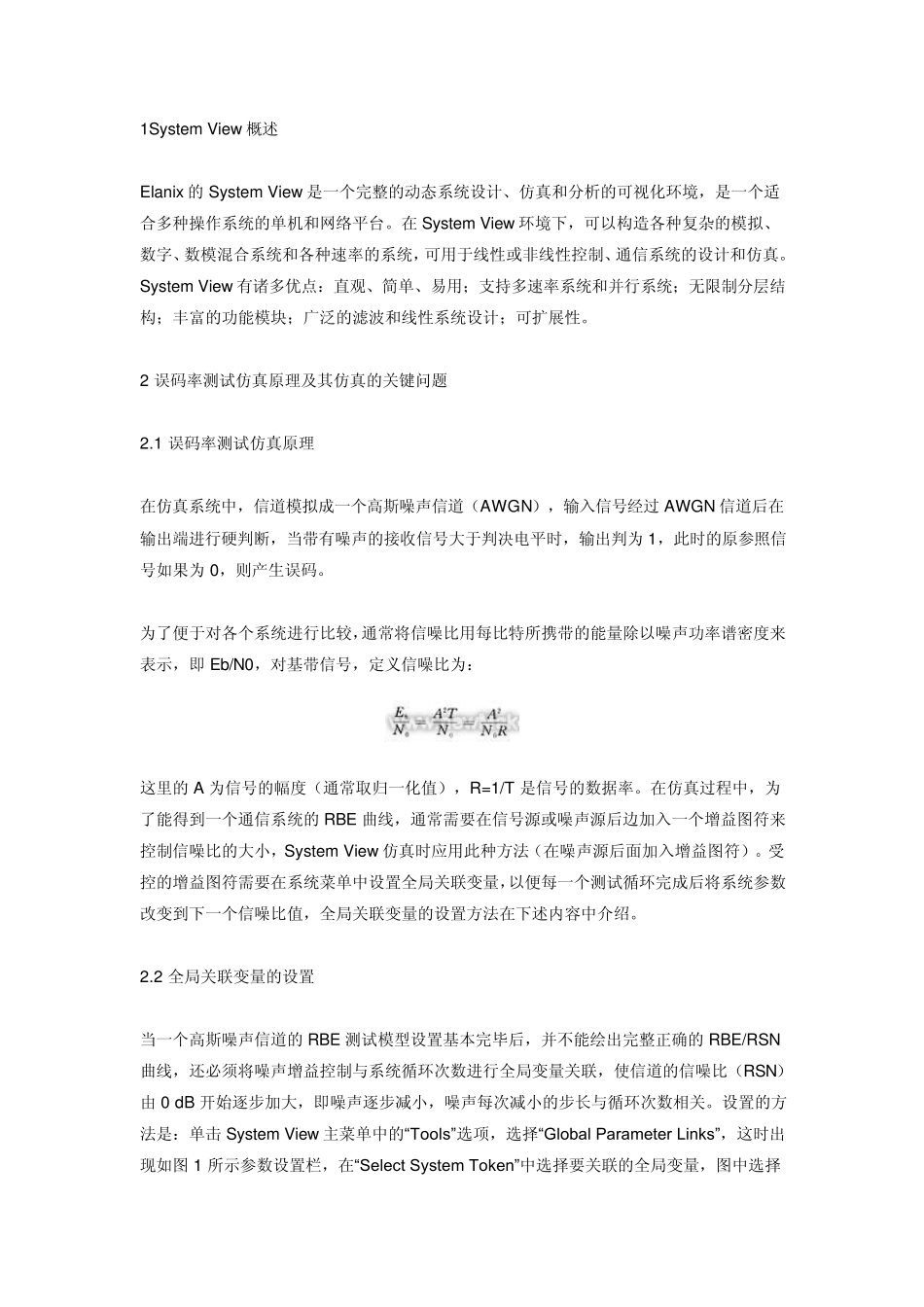

1System View 概述 Elanix的System View 是一个完整的动态系统设计、仿真和分析的可视化环境，是一个适合多种操作系统的单机和网络平台。在 System View 环境下，可以构造各种复杂的模拟、数字、数模混合系统和各种速率的系统，可用于线性或非线性控制、通信系统的设计和仿真。System View 有诸多优点：直观、简单、易用；支持多速率系统和并行系统；无限制分层结构；丰富的功能模块；广泛的滤波和线性系统设计；可扩展性。 2 误码率测试仿真原理及其仿真的关键问题 2.1 误码率测试仿真原理 在仿真系统中，信道模拟成一个高斯噪声信道（AWGN），输入信号经过 AWGN 信道后在输出端进行硬判断，当带有噪声的接收信号大于判决电平时，输出判为 1，此时的原参照信号如果为 0，则产生误码。 为了便于对各个系统进行比较，通常将信噪比用每比特所携带的能量除以噪声功率谱密度来表示，即 Eb/N0，对基带信号，定义信噪比为： 这里的A 为信号的幅度（通常取归一化值），R=1/T 是信号的数据率。在仿真过程中，为了能得到一个通信系统的RBE 曲线，通常需要在信号源或噪声源后边加入一个增益图符来控制信噪比的大小，System View 仿真时应用此种方法（在噪声源后面加入增益图符）。受控的增益图符需要在系统菜单中设置全局关联变量，以便每一个测试循环完成后将系统参数改变到下一个信噪比值，全局关联变量的设置方法在下述内容中介绍。 2.2 全局关联变量的设置 当一个高斯噪声信道的RBE 测试模型设置基本完毕后，并不能绘出完整正确的RBE/RSN曲线，还必须将噪声增益控制与系统循环次数进行全局变量关联，使信道的信噪比（RSN）由 0 dB 开始逐步加大，即噪声逐步减小，噪声每次减小的步长与循环次数相关。设置的方法是：单击 System View 主菜单中的“Tools”选项，选择“Global Parameter Links”，这时出现如图 1 所示参数设置栏，在“Select System Token”中选择要关联的全局变量，图中选择了Gain 图符，如果设定每次循环后将信噪比递增1 dB，即噪声减小1 dB，则应在算术运算关系定义栏“Define Algebraic Relation F［Gi,Vi］”内将F［Gi,Vi］的值设置为-c1，这里c1 为系统变量“Current System Loop”的系统循环次数。 2.3 设置系统仿真时间 在进行系统仿真之前首先必须对定时参数进行设置，系统的定时设定直接影响着系统仿真的效果甚至仿真结果的正确性。同时，定时参数的设置也直接影响系统仿...
